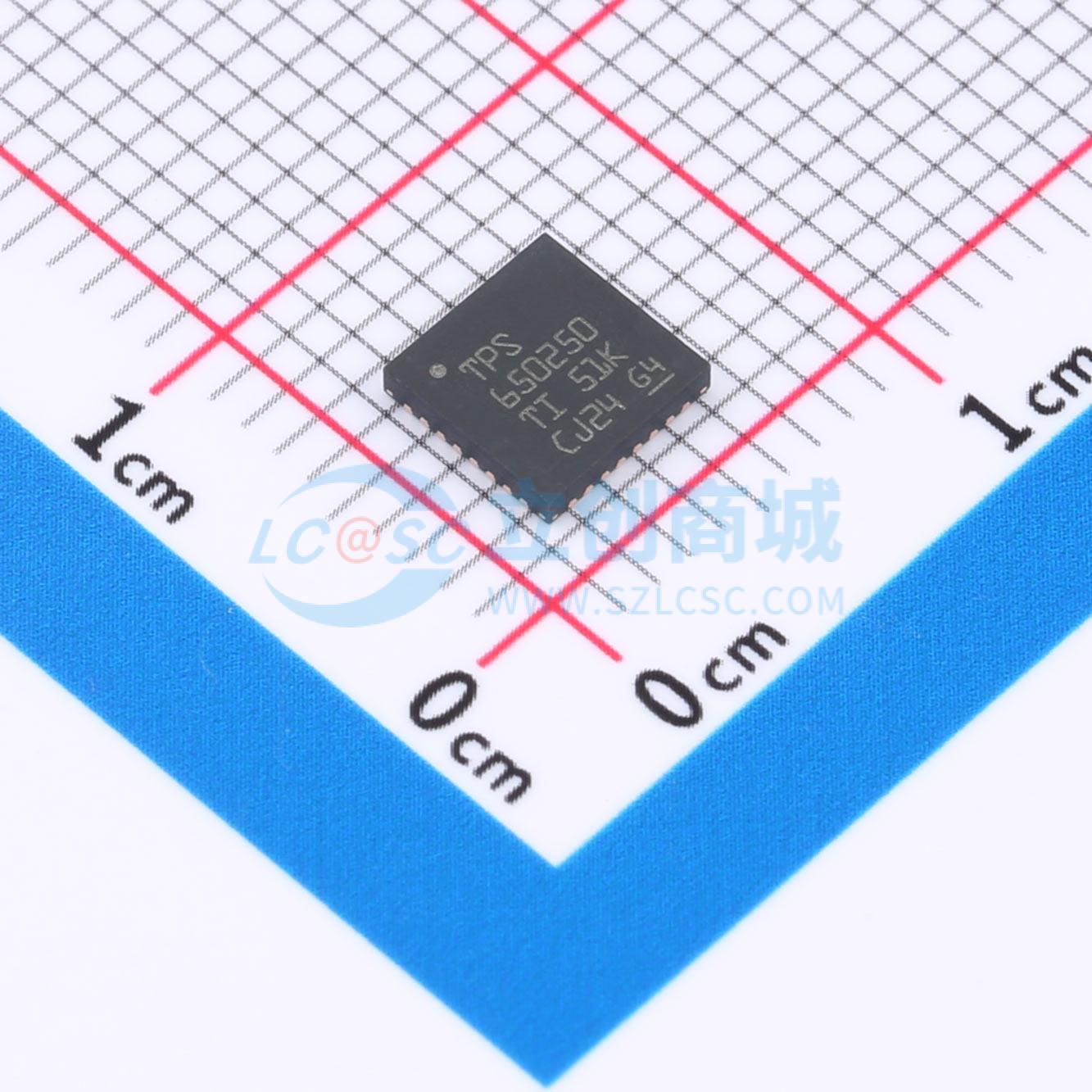

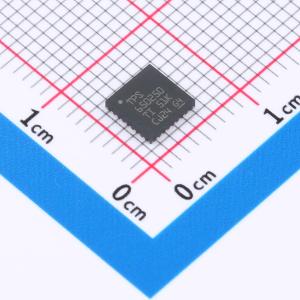

温馨提醒：图片仅供参考，商品以实物为准

TPS650250RHBT

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: TPS650250 具有 3 个直流/直流转换器和 3 个 LDO 的可配置集成电源管理 (PMIC)
品牌名称: TI(德州仪器)
商品型号: TPS650250RHBT
商品编号: C702301
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.36克(g)

商品参数

参数完善中

商品概述

TPS650250 器件是一款集成式电源管理IC，适用于需要多个电源轨的应用。TPS650250 提供三个高效的降压转换器，可在基于处理器的系统中提供内核电压、外设、I/O 以及存储器电源轨。这三个降压转换器由MODE 引脚控制，会在轻负载时进入低功耗模式，从而实现最高效率或工作在强制固定频率PWM 模式下。

TPS650250 器件集成了两个通用200mA LDO 电压稳压器。两个LDO 都可在1.5V 至6.5V 输入电压范围内正常运行，这使得它们可以由其中一个降压转换器供电。可通过外部电阻分压器设置所有电源轨的输出电压并通过输入引脚启用。而且，通常使用30mA LDO 为常开电源轨供电。

商品特性

用于系统电压的 97% 效率的1.6A 降压转换器(VDCDC1)– 3.3V、2.8V 或可调节
用于存储器电压的高达 95% 效率的0.8A 降压转换器(VDCDC2)– 1.8V、2.5V 或可调节
用于处理器内核的 90% 效率的0.8A 降压转换器(VDCDC3)
VDCDC3 上的可调输出电压
用于Vdd_alive 的30mA LDO
2 个 200mA 通用LDO（LDO1 和LDO2）
用于处理器内核的动态电压管理
外部可调节的LDO1 和LDO2 电压
用于电感转换器的单独使能引脚
2.25MHz 开关频率
85μA 静态电流
热关断保护

应用领域

手机、智能手机
GPS
数码相机
双电源供电DSP 和 μP 解决方案
Samsung 基于ARM 的处理器
