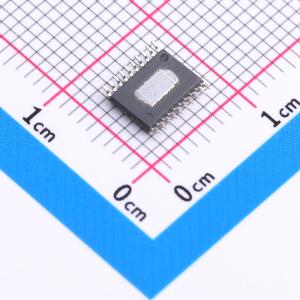

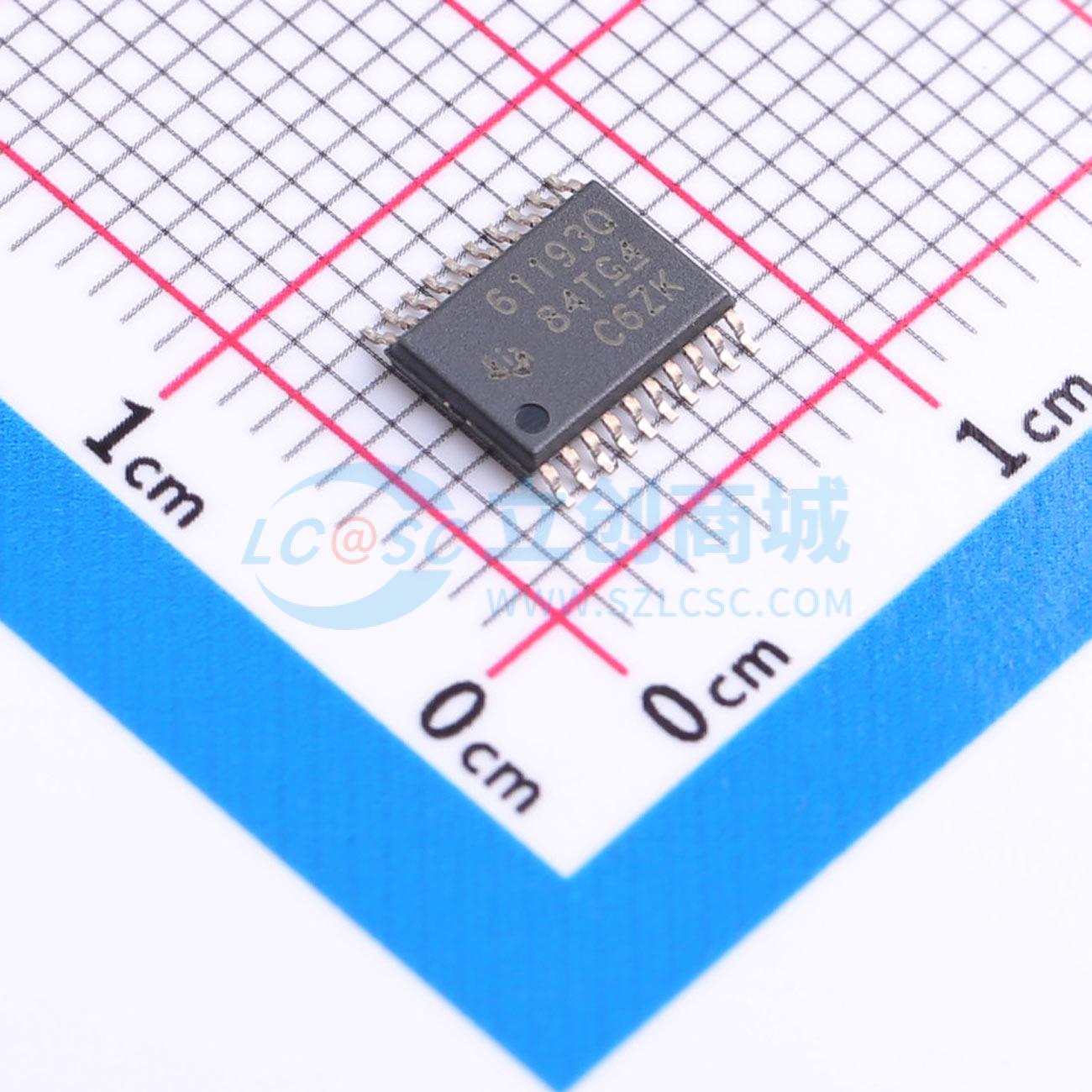

温馨提醒：图片仅供参考，商品以实物为准
TPS61193PWPRQ1
具有三条100mA通道的低EMI汽车LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TPS61193-Q1 适用于汽车照明的低 EMI、高性能 3 通道 LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS61193PWPRQ1
- 商品编号
- C702284
- 商品封装
- HTSSOP-20-EP
- 包装方式
- 编带
- 商品毛重
- 0.302417克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 4.5V~40V | |
| 开关频率 | 300kHz~2.2MHz | |
| 通道数 | 3 | |
| 输出电压 | 6V~45V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 100mA | |
| 调光 | PWM | |
| 特性 | 过压保护(OVP)；短路保护(SCP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
TPS61193-Q1 是一款集成有DC-DC 转换器的低EMI且易于使用的汽车类高效LED 驱动器。DC-DC 转换器支持升压和SEPIC 工作模式。该器件具有三路高精度电流阱，可组合在一起使用，以提高电流能力。 DC-DC 转换器可基于LED 电流阱余量电压提供自适应输出电压控制。该特性可在所有条件下将电压调节到能够满足需要的最低水平，从而更大限度降低功耗。为了降低EMI，DC-DC 转换器支持针对开关频率进行扩频以及使用专用引脚实现外部同步。凭借宽范围可调频率，TPS61193-Q1 能够避免AM 无线电频带的干扰。 TPS61193-Q1 的输入电压范围为4.5V 至40V，支持汽车启动/停止以及负载突降的情况。TPS61193-Q1 集成了丰富的故障检测功能的反馈。
商品特性
- 符合汽车应用要求，具有符合AEC-Q100 标准的下列结果
- 器件温度1 级： -40°C 至 +125°C 的环境运行温度范围
- 输入电压工作范围：4.5V 至40V
- 三路高精度电流阱
- 电流匹配度为 1%（典型值）
- 发光二极管(LED) 灯串电流高达 100mA/通道
- 输出可在外部合并，从而提高电流能力
- 100Hz 下的调光比率高达10000:1
- 用于LED 灯串电源的集成升压/SEPIC 转换器
- 输出电压高达45V
- 开关频率：300kHz 至2.2MHz
- 开关同步输入
- 扩展频谱，用于降低电磁干扰(EMI)
- 丰富的故障检测功能特性
- 故障输出
- 输入电压过压保护(OVP)、欠压锁定(UVLO)和过流保护(OCP)
- 开路和短路LED 故障检测
- 热关断
- 最大限度减少外部组件数
- 简化原理图
应用领域
- 汽车信息娱乐系统
- 汽车仪表盘
- 智能车镜
- 抬头显示屏(HUD)
- 中央信息显示屏(CID)
- 音视频导航(AVN)
