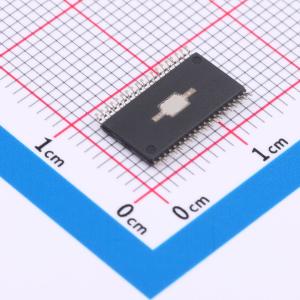

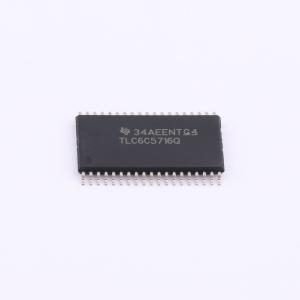

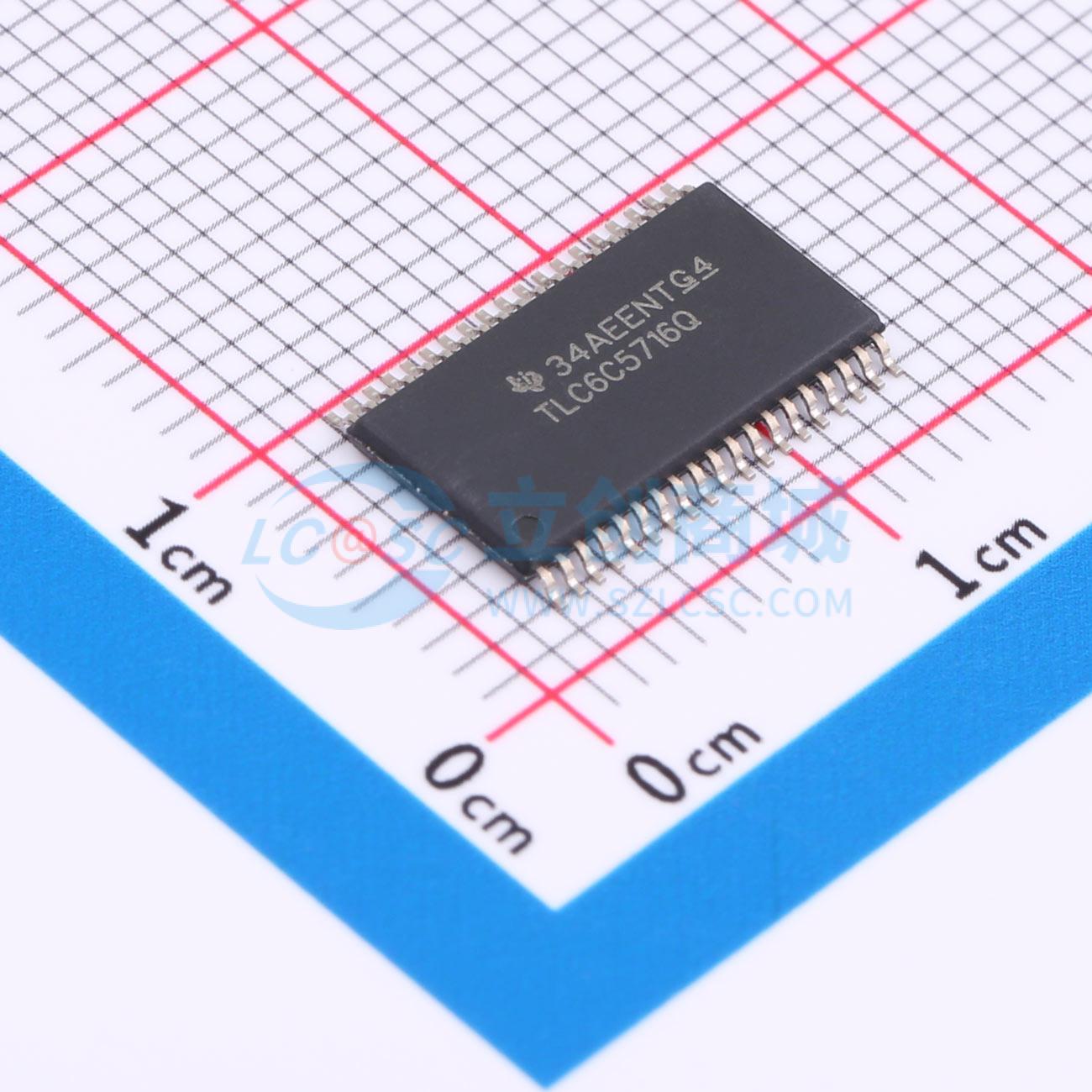

温馨提醒：图片仅供参考，商品以实物为准

TLC6C5716QDAPRQ1

16通道恒定电流RGB LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLC6C5716-Q1 汽车类 16 通道完整诊断恒流 RGB LED 驱动器
品牌名称: TI(德州仪器)
商品型号: TLC6C5716QDAPRQ1
商品编号: C702092
商品封装: HTSSOP-38-EP-6.1mm
包装方式: 编带
商品毛重: 0.305克(g)

商品参数

商品概述

汽车行业需要指示灯和LCD局部调光背光照明应用。对于此类应用，多数人认为多通道恒定电流LED驱动器是必要的。要求是获取相同的LED亮度和色温。从系统级安全方面考虑，LED驱动器必须能够检测故障。 TLC6C5716-Q1器件是一款车用16通道恒定电流RGB LED驱动器，其可在LED进行测试。 TLC6C5716-Q1器件可提供最高50mA的输出电流（由外部电阻器设置）。该器件具有一个7位点校正，每路输出2个范围。该器件还具有一个针对每个颜色组输出的8位亮度控件。可通过12位、10位或8位灰度控制调整每个输出的亮度。该器件的电路能够检测各种系统故障，其中包括LED故障、邻近引脚短路故障、基准电阻器故障等。压摆率控件具有2个可调节位置，可最大限度的降低系统噪声。输出电平由一个LED组流向另一个LED组时，其变化存在一定的时间间隔。此时间间隔有助于降低起动电流。SDI和SDO引脚允许串联多个器件，并通过1个串行接口控制。

商品特性

符合面向汽车应用的AEC-Q100标准，具有– 器件温度等级1： -40°C至125°C，TA
16个恒定电流阱输出通道
50mA最大输出电流
8V最大输出电压
两个输出组：OUTRn、OUTBn
输出电流调整
7位点校正(DC)，适用于每个通道
8位亮度控制功能(BC)，适用于每个组
集成PWM灰度发生器
可为每个单独通道进行PWM调光
可调节全局灰度模式：12位、10位和8位
保护和诊断：LED开路检测(LOD)、LED短路检测(LSD)、输出GND短路检测(OSD)、邻近的引脚短路(APS)检测、预热警告(PTW)、热关断(TSD)、IREF电阻器开路(IOF)及短路检测(ISF)和保护、用于GCLK错误检测和LOD_LSD寄存器错误检查的负位切换、LOD_LSD电路自检
可编程输出转换率
输出通道组延迟
串行数据接口

应用领域

车用仪表盘
车用局部调光显示屏
车用面板
车用HVAC控制面板
车用中心堆栈显示屏
车内RGB环境照明
车用线控换档和变速器

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	3V~5.5V
	开关频率	4MHz~8MHz
	通道数	16
	输出电流	50mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+125℃
	恒流精度	4%
