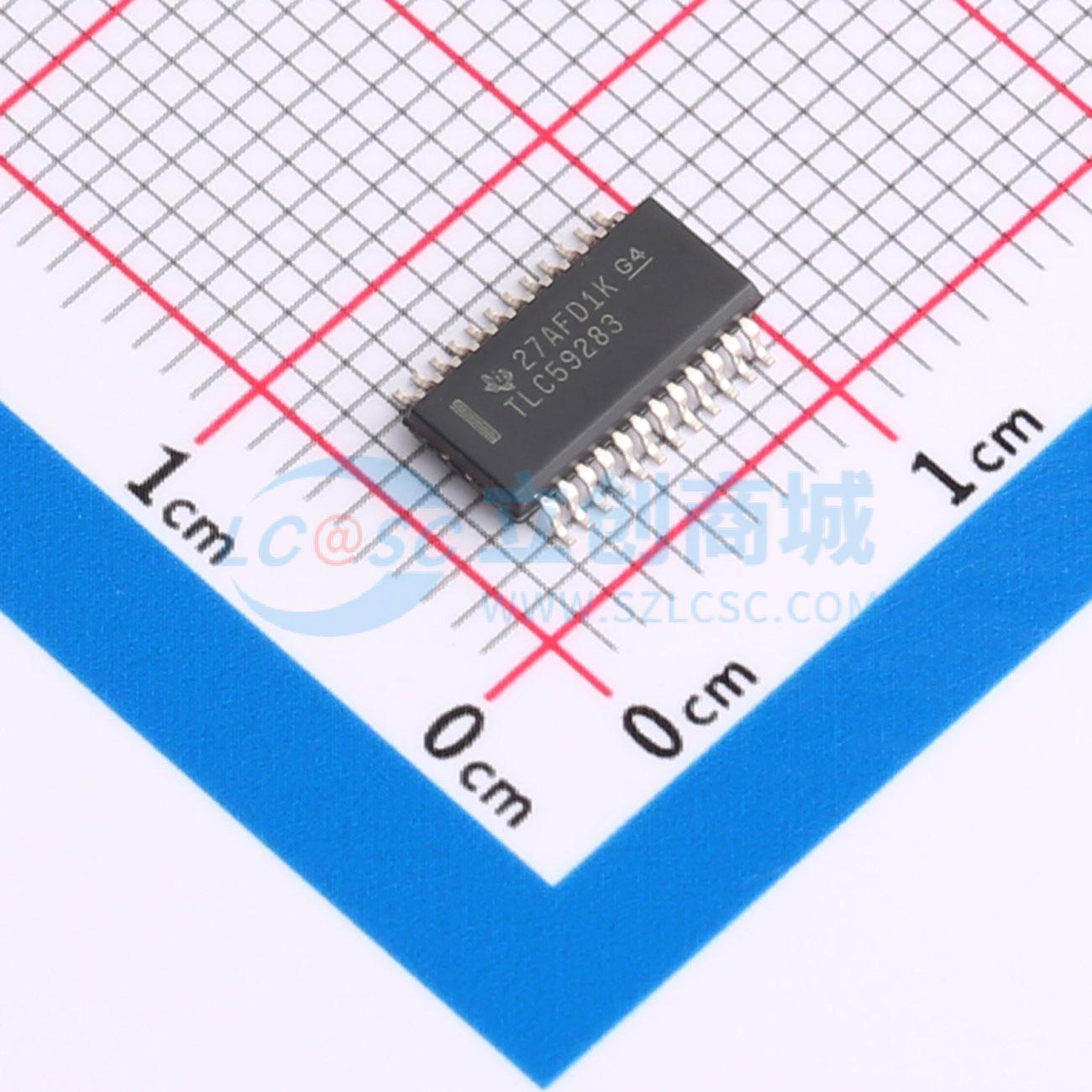

温馨提醒：图片仅供参考，商品以实物为准

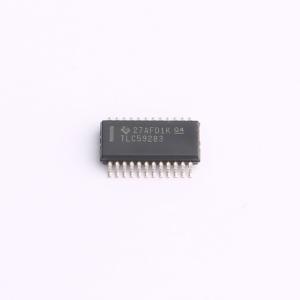

TLC59283DBQR

带有预充电场效应晶体管 (FET)的16通道、恒定电流发光二级管(LED)驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLC59283 具有预充电 FET 的 16 通道恒流 LED 驱动器
品牌名称: TI(德州仪器)
商品型号: TLC59283DBQR
商品编号: C702075
商品封装: SSOP-24-150mil
包装方式: 编带
商品毛重: 0.17克(g)

商品参数

商品概述

TLC59283是一款16通道、恒定电流吸收发光二极管(LED)驱动器。每个通道可由一个与3.3V或者5V CMOS逻辑电平兼容（取决于运行VCC）的简单串行通信协议控制。当串行数据缓冲区被载入时，一个锁存脉冲(LAT)上升边沿将数据转移到OUTn输出。BLANK引脚可被用于关闭加电和输出数据锁存期间的所有OUTn输出以防止此时间段内不必要的图像显示。所有16个通道的恒定电流值有一个单一外部电阻器设定。

每个恒定电流输出有一个预充电场效应晶体管(FET)，此晶体管能够减少复用（动态）驱动LED显示时的重影。可将多个TLC59283级联在一起以控制来自同一处理器的额外的LED。

商品特性

可进行开关控制的16通道、恒定电流灌电流输出
恒定电流吸收能力：35mA (VCC ≤ 3.6 V)，45mA (VCC > 3.6V)
LED电源电压：高达10V
VCC = 3V至5.5V
通道到通道：±1.4%（典型值），±3%（最大值）；器件到器件：±2%（典型值），±4%（最大值）
CMOS逻辑电平I/O
数据传输速率：35MHz
BLANK（空白）脉冲宽度：50ns
用于重影减少的预充电FET
针对降噪的成组开关延迟
工作温度范围：-40°C至+85°C

应用领域

视频显示器
留言板

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	3V~5.5V
	开关频率	35MHz
	通道数	16
	输出电压	0V~10V
	输出电流	35mA；45mA

	属性	参数值
	调光	PWM
	拓扑结构	降压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	3%
