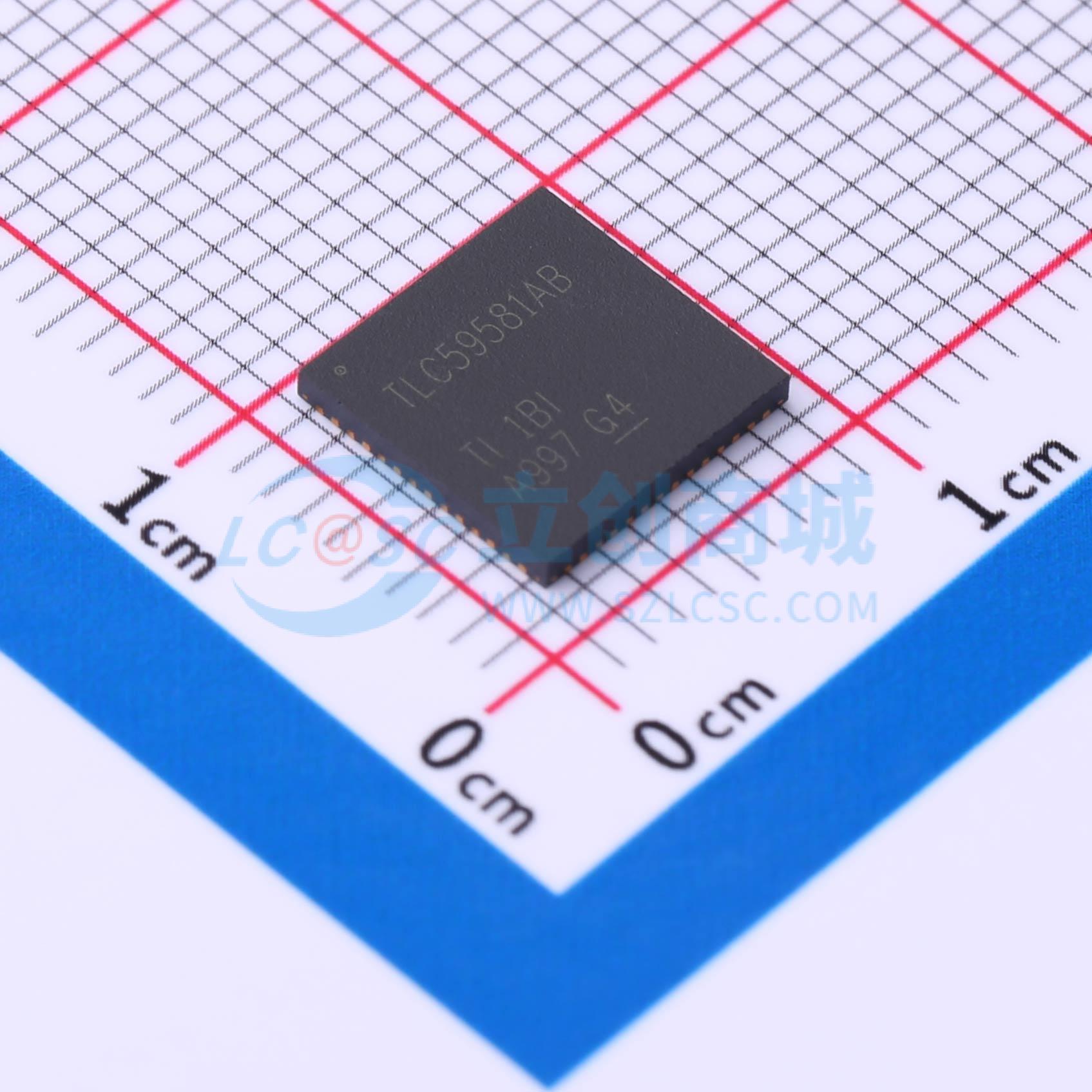

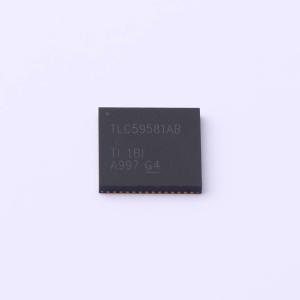

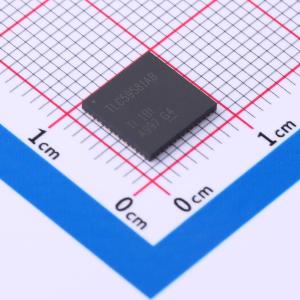

TLC59581RTQR

48通道16位ES-PWM LED驱动器，支持32路多路复用，具有预充电FET、LOD Caterpillar消除功能和显示数据存储器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLC59581 具有预充电 FET、LOD Caterpillar 且支持 32 路多路复用的 48 通道 16 位 ESPWM LED 驱动器
品牌名称: TI(德州仪器)
商品型号: TLC59581RTQR
商品编号: C702089
商品封装: VFQFN-56-EP(8x8)
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

TLC59581 是一款48 通道恒定灌电流驱动器。每个通道都具有单独可调的65536 步长脉宽调制(PWM) 灰度(GS) 亮度控制。输出通道分为三组。各组都具有512 步长颜色亮度控制(CC) 功能。CC 可调节颜色之间的亮度。全部48通道的最大电流值可通过8 步长全局亮度控制(BC) 功能设置。BC 调节LED 驱动器之间的亮度偏差。可通过一个串行接口端口访问GS、CC 和BC 数据。 TLC59581 具有一个错误标志：LED 开路检测(LOD)。该标志可通过串行接口端口读取。为解决开路LED 引发的此类caterpillar 问题，TLC59581 器件具有一个增强型电路。该电路可提供caterpillar 效应消除、热关断(TSD) 和IREF 电阻短路保护(ISP) 功能，以确保较高的系统稳定性。TLC59581 器件还具有节电模式，可在输出全部关闭后将总流耗降为0.8mA （典型值）。TLC59581 器件是一款提升多路复用面板低灰度显示模式性能的良好解决方案。

商品特性

48 个恒定灌电流输出通道具有最大亮度控制(BC)/最大颜色亮度控制(CC) 数据的灌电流：
- 5 VCC 时为25mA
- 3.3 VCC 时为20mA
全局亮度控制(BC)：3 位（8 步长）
每个颜色组的颜色亮度控制(CC)：9 位（512 步长），分为三组
发光二极管(LED) 电源电压高达10V
VCC = 3.0V 至5.5V
恒流精度：
- 通道到通道 = ±1% （典型值），±3% （最大值）
- 器件到器件 = ±1% （典型值），±2% （最大值）
数据传输速率：25MHz
灰度时钟频率：33MHz
预充电场效应晶体管(FET) 可避免重影现象
增强电路可消除Caterpillar 效应
低灰度增强
LED 开路检测(LOD)
热关断(TSD)
运行温度： -40°C 至85°C

应用领域

采用多路复用系统的LED视频显示屏
采用多路复用系统的LED 信号板
高刷新率、高密度的LED 面板

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	3V~5.5V
	开关频率	25MHz~33MHz
	通道数	48
	输出电压	0V~10V
	输出电流	20mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	-
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	3%
