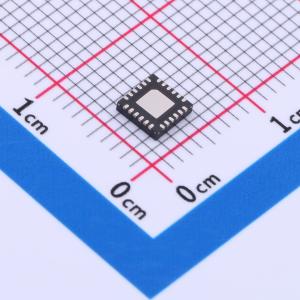

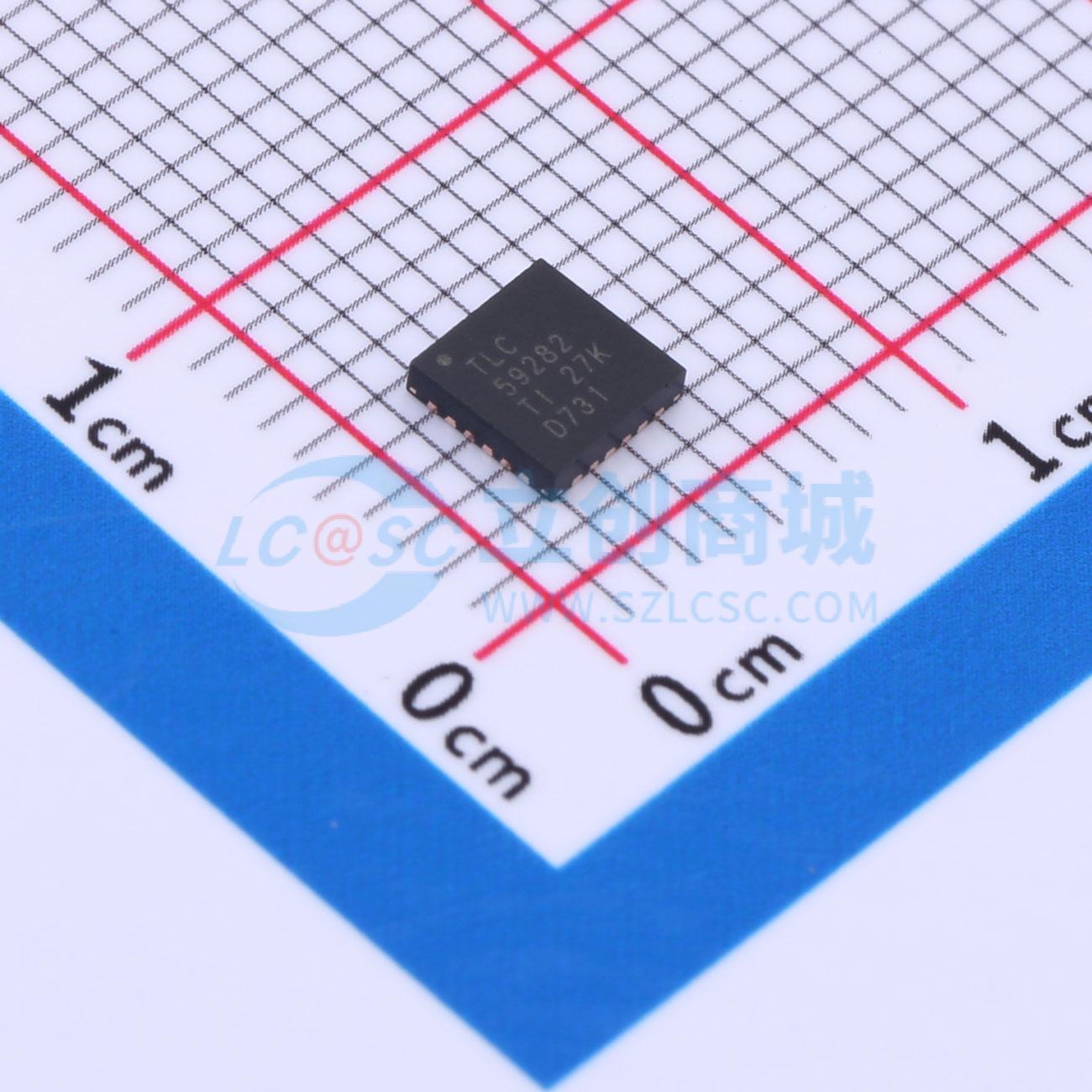

TLC59282RGER

TLC59282是一款16通道、恒定吸收电流驱动器。每个通道可利用一种与3.3V或5V CMOS逻辑电平相兼容（取决于工作VCC）的简单串行通信协议进行独立控制。当串行数据缓冲器被加载时，LATCH上的一个上升沿将把数据传送至LEDx输出端。BLANK引脚可用于在加电及输出数据锁存过程中关断所有的OUTn输出，以防止在此期间进行无用的图像显示。所有16个通道的恒定电流值均由单个外部电阻器设定。可以将多个TLC59282级联起来，以利用同一个处理器来控制额外的LED。

• 具有开/关控制功能的16通道、恒定吸收电流输出功能（恒定电流吸收）：35mA (VCC ≤ 3.6V)，45mA (VCC > 3.6V)
• LED电源电压高达17V，VCC = 3V至5.5V
• 恒定电流准确度：
  • 通道间 = ±0.6%（典型值），±2%（最大值）
  • 器件间 = ±1%（典型值），±3%（最大值）
• 低饱和电压：在20mA (典型值)时，0.31V，TA = +25°C，一个通道开启
• CMOS逻辑电平I/O
• 数据传输速率：35 MHz
• 消隐脉冲宽度：30 ns
• 用于降噪的4通道分组式延迟
• 工作温度： -40°C至 +85°C

• 视频显示器
• 消息板
• 照明
