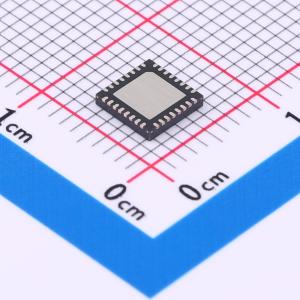

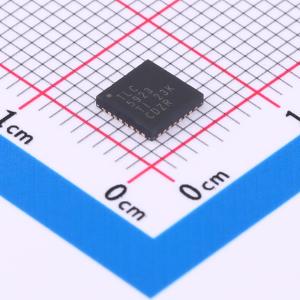

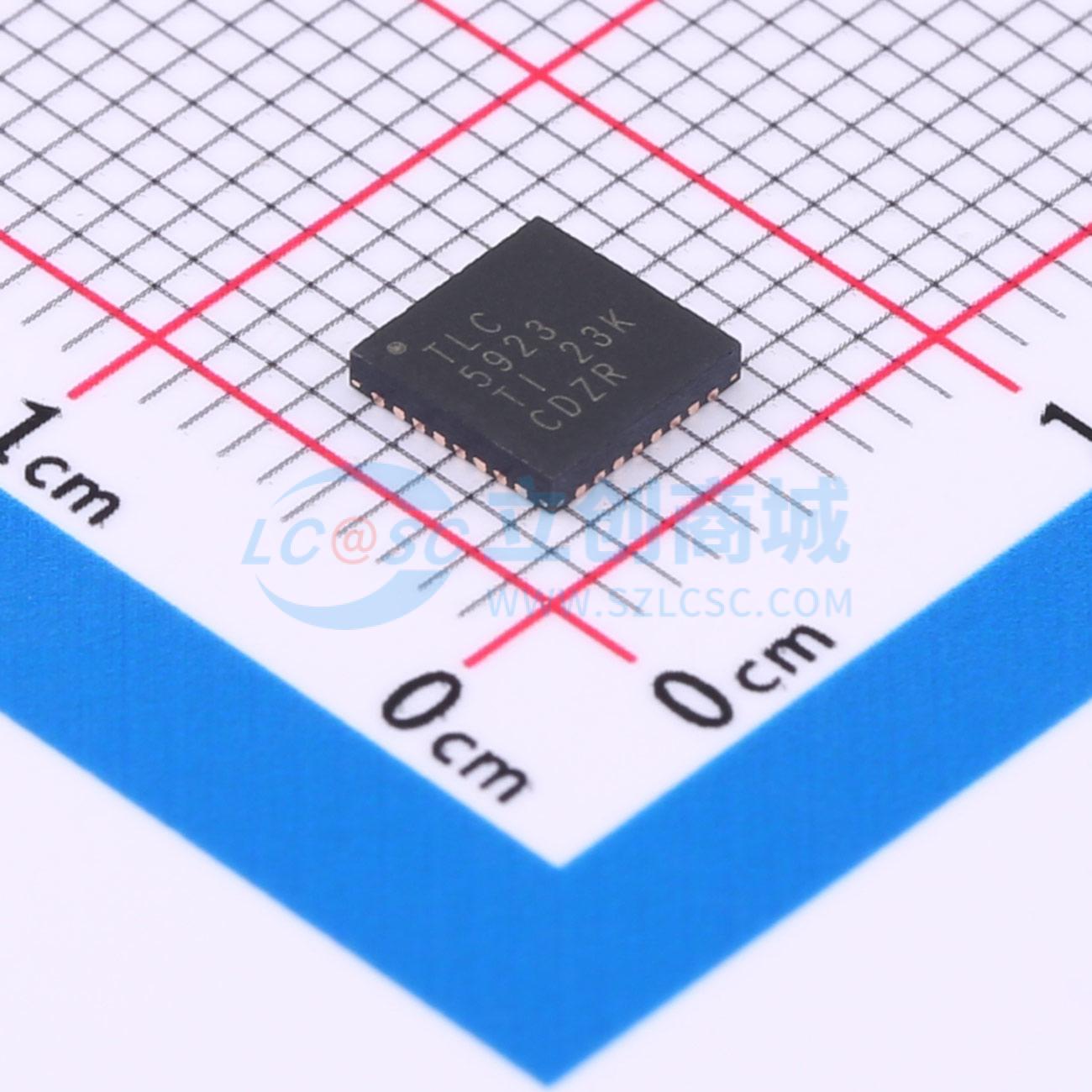

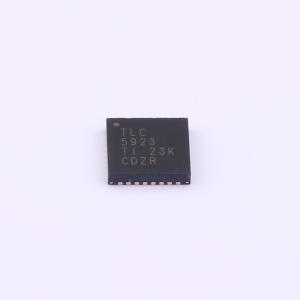

温馨提醒：图片仅供参考，商品以实物为准
TLC5923RHBR
16通道LED驱动器带DOT COR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC5923 具有 20MHz 数据传输速率的 16 通道 LED 驱动器，带点校正和完整诊断功能
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC5923RHBR
- 商品编号
- C702071
- 商品封装
- VFQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~5.5V | |
| 通道数 | 16 | |
| 输出电流 | 80mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 1% |
商品概述
TLC5923是一款16通道恒流电流沉驱动器。每个通道都有开/关状态和128级可调的恒流电流沉（点校正）。点校正用于调整LED、LED通道以及其他LED驱动器之间的亮度变化。点校正和开/关状态都可通过串行数据接口访问。一个外部电阻设置所有16个通道的最大电流。
TLC5923具有两个错误信息电路。LED开路检测(LOD)指示输出端出现断开或未连接的LED。热错误标志(TEF)指示过温情况。
商品特性
16通道
驱动能力
- 0至80毫安（恒流沉）
恒流精度：±1%（典型值）
串行数据接口
快速切换输出：Tr/Tf=10纳秒（典型值）
CMOS电平输入/输出
30 MHz数据传输速率
VCC=3.0V至5.5V
工作温度=-40℃至85℃
LED电源电压高达17V
32引脚HTSSOP（PowerPAD）和QFN封装
点校正 - 7位（128步）
- 每个通道单独可调
受控涌流
错误信息 - LOD：LED开路检测
- TEF：热错误标志
应用领域
- 单色、多色、全彩LED显示屏
- 单色、多色LED标识显示
- 背光
- 多色LED照明应用
