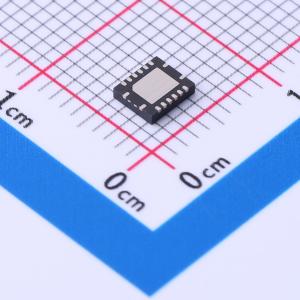

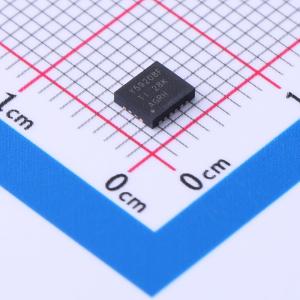

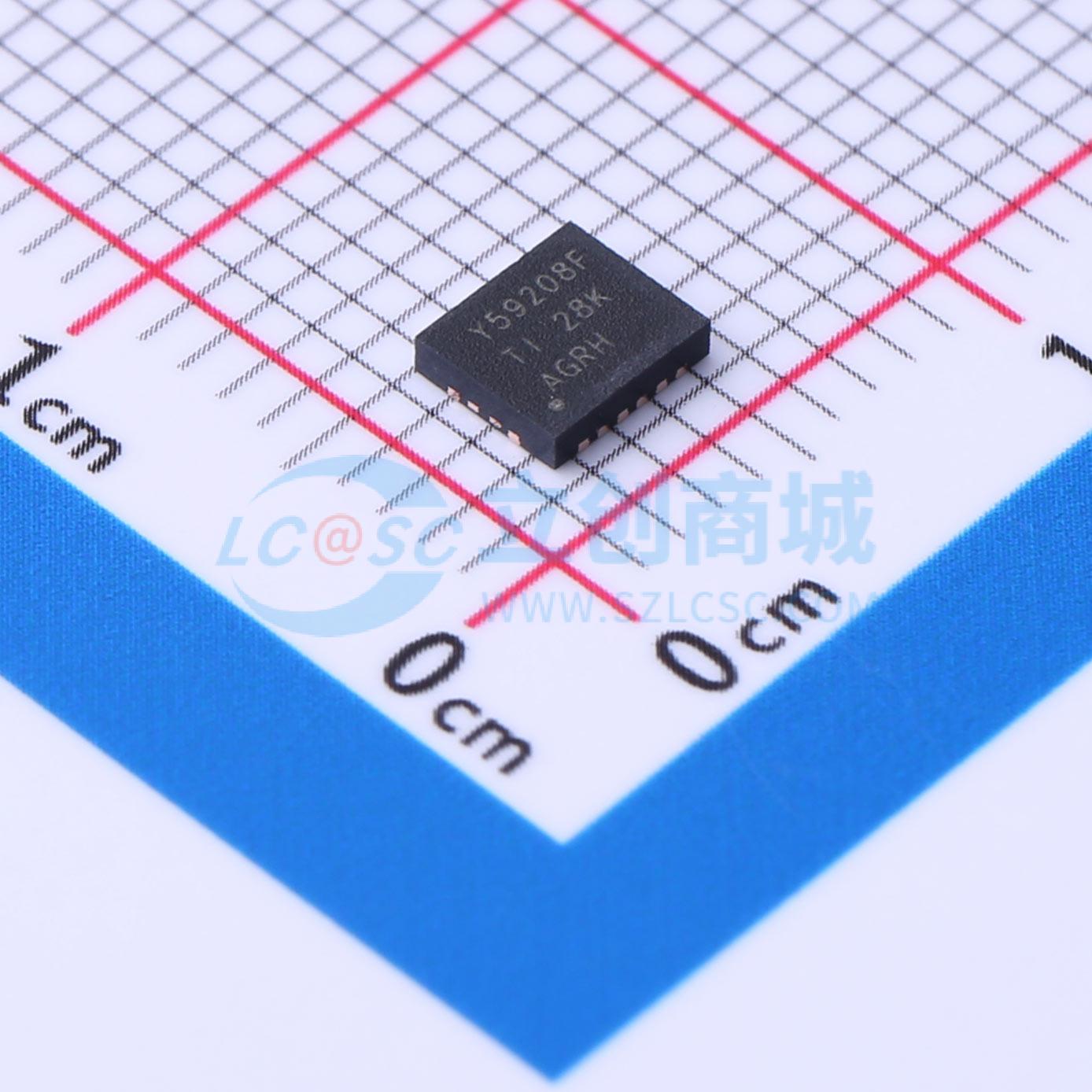

TLC59208FIRGYR

TLC59208F 是一款通过 I2C 总线控制的 8 位 LED 驱动器，专为红、绿、蓝或琥珀色（RGBA）颜色混合应用优化。每个 LED 输出都有自己的 8 位分辨率（256 级）固定频率独立 PWM 控制器，工作频率为 97 kHz，占空比可从 0% 调整到 99.6%，允许将 LED 设置为特定亮度值。此外还有一个 8 位分辨率（256 级）组 PWM 控制器，具有 190 Hz 的固定频率和 24 Hz 至每 10.73 秒一次的可调频率，占空比可从 0% 调整到 99.6%，可以同时使所有 LED 变暗或闪烁。

每个 LED 输出可以关闭、开启（无 PWM 控制）、设置为其独立 PWM 控制器的值或同时设置为独立和组 PWM 控制器的值。TLC59208F 的工作电源电压范围为 3 V 至 5.5 V，输出耐压为 17 V。LED 可以直接连接到 TLC59208F 设备的输出端。

软件可编程的 LED 组和三个子调用 I2C 总线地址允许所有或定义的 TLC59208F 设备组响应一个通用 I2C 总线地址，例如，可以让所有相同颜色的 LED 同时开启或关闭，或者实现跑马灯追逐效果，从而最小化 I2C 总线命令。

软件复位（SWRST）调用允许主设备通过 I2C 总线对 TLC59208F 进行复位，与上电复位（POR）相同，这会将寄存器初始化为其默认状态，使输出被设置为高电平（LED 关闭）。这提供了一种简便快捷的方法，将所有设备寄存器重新配置为相同的状态。

• 游戏
• 小型指示牌
• 工业设备
