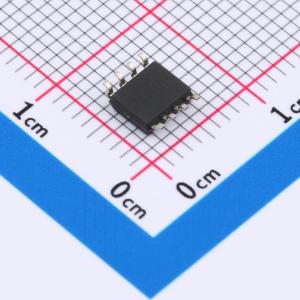

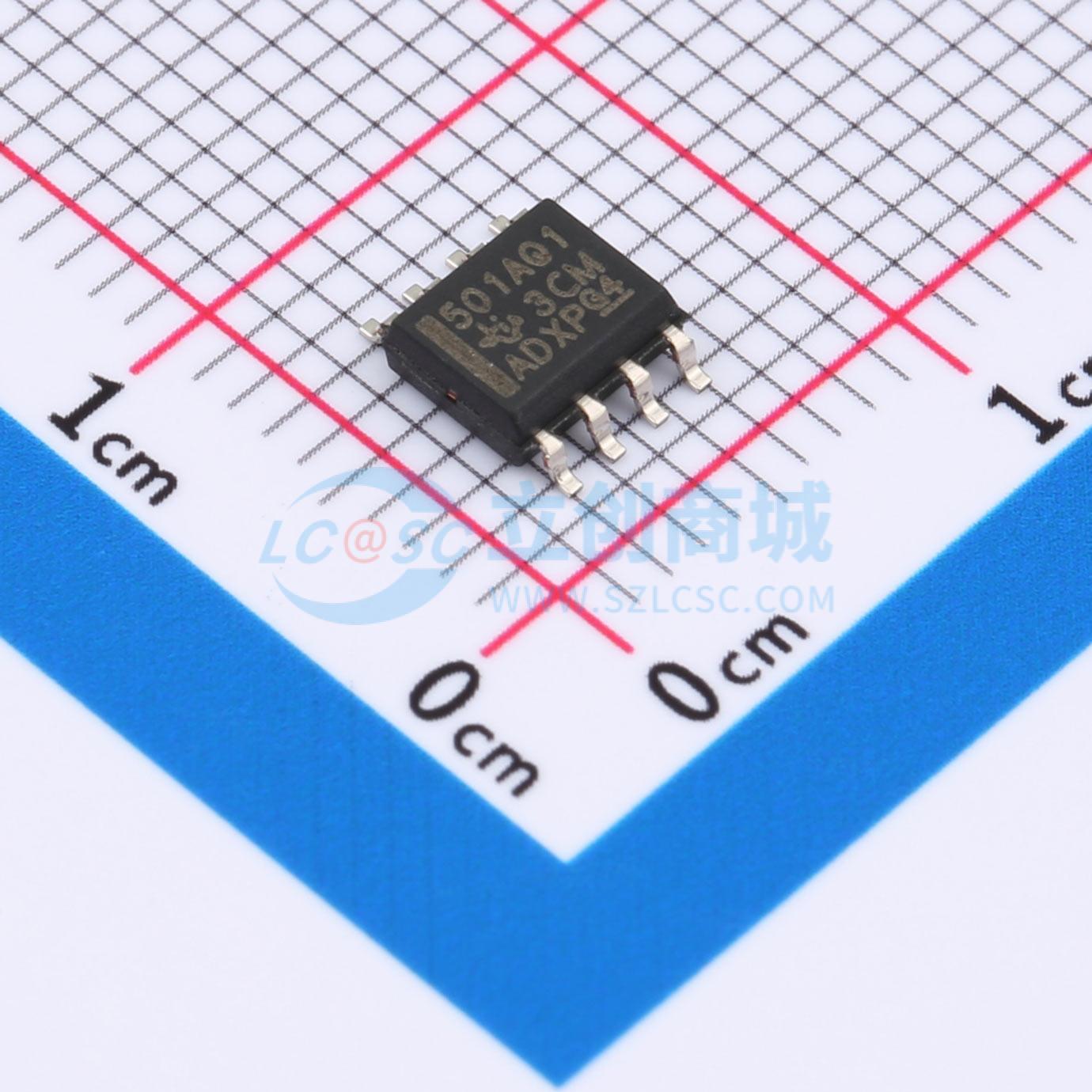

TL5001AQDRQ1

升压型 3.6V~40V

描述: TL5001A-Q1 具有宽输入范围、基准容差为 ±3%、工作温度范围为 –20°C 至 85°C 的 PWM 控制器
品牌名称: TI(德州仪器)
商品型号: TL5001AQDRQ1
商品编号: C702051
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

商品概述

TL5001A在单个单片芯片上集成了脉冲宽度调制（PWM）控制电路所需的全部功能。该器件主要设计用于电源控制，包含误差放大器、稳压器、振荡器、带死区时间控制输入的PWM比较器、欠压锁定（UVLO）、短路保护（SCP）和一个开集输出晶体管。TL5001A的典型基准电压容差为±3%。误差放大器的共模电压范围为0 V至1.5 V。误差放大器的同相输入连接到1 V基准。通过在DTC和GND之间连接外部电阻，可将死区时间控制（DTC）设置为提供0%至100%的死区时间。振荡器频率通过RT端连接到GND的外部电阻设置。在低VCC条件下，UVLO电路会关闭输出，直到VCC恢复到正常工作范围。TL5001A的工作温度范围为-40℃至125℃。

商品特性

符合汽车应用认证
完整的PWM电源控制
3.6 V 至 40 V 工作范围
内置欠压锁定电路
内置短路保护
振荡器频率范围为 20 kHz 至 500 kHz
可变死区时间可对全范围进行控制
基准电压容差为±3%
提供Q级汽车温度范围版本
高可靠汽车应用
配置控制/打印支持
符合汽车标准认证

应用领域

电源控制
升压转换器
反激转换器
汽车应用

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型；降压型；升降压型
	工作电压	3.6V~40V
	输出电压	-
	输出电流	20mA
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式；降压式；反激式
	静态电流(Iq)	2.1mA
	开关管(内置/外置)	外置
	输出类型	可调
	功能特性	过流保护；保护锁死
