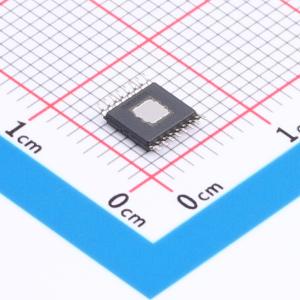

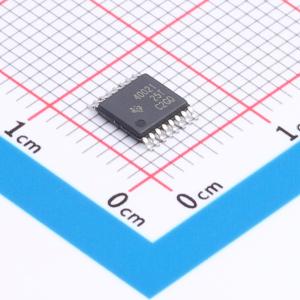

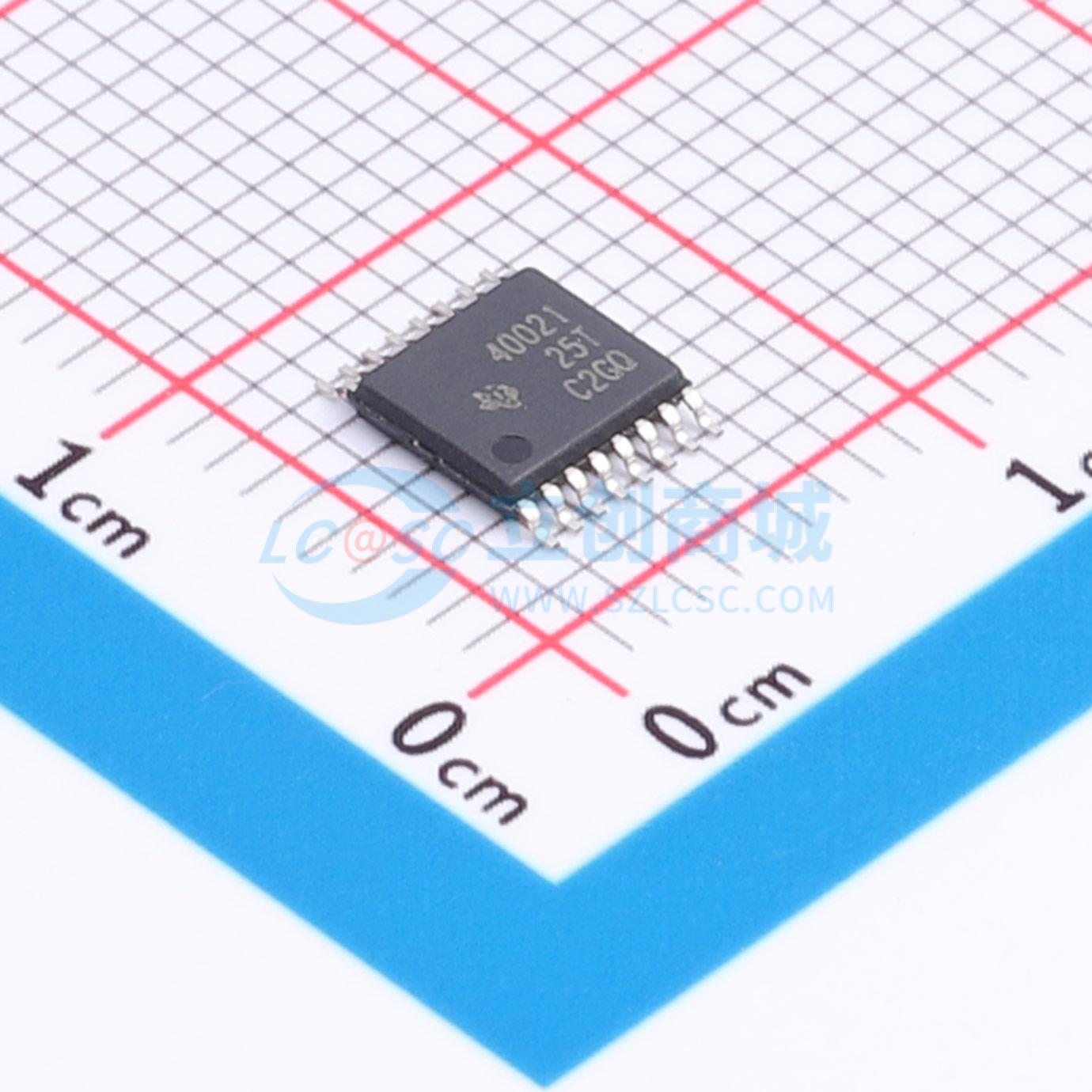

TPS40021PWPR

TPS4002x系列直流-直流控制器设计用于非隔离同步降压调节器，通过用户可编程性提供增强的运行性能和设计灵活性。TPS4002x采用专有的Predictive Gate Drive™技术，最大限度减少高压侧和同步整流N沟道MOSFET开关相关的二极管导通损耗。集成带升压电路的电荷泵可为高压侧和同步整流N沟道MOSFET提供稳压的5 V栅极驱动。Predictive Gate Drive™技术和电荷泵/升压电路结合，可提供高效率、更小尺寸、更低成本的转换器。设计灵活性体现在用户可编程功能，包括工作频率、短路电流检测阈值、软启动斜坡时间和外部同步频率。工作频率可通过单个电阻编程，频率范围为100 kHz至1 MHz。对于给定的转换器功率等级，更高的工作频率可获得更小的元件值，同时实现更快的环路闭合。短路电流检测可通过单个电阻编程，允许轻松调整短路电流限制检测阈值，以适配不同RDS(on)的MOSFET。短路电流功能可在软启动和短期瞬态条件下提供逐脉冲限流，还配有故障计数器处理长时间短路电流情况。如果检测到故障，控制器会关闭一段时间，时长由连续6次软启动周期决定。控制器每第7个软启动周期自动重试输出。除了确定故障条件下的关断时间，软启动斜坡在启动期间为转换器输出提供闭环控制斜坡。可编程性允许针对各种输出L-C元件值调整斜坡速率。输出电压瞬态比较器为输出电压瞬变提供快速响应的处理方式。输出电压通过OSNS引脚的电阻分压进行检测。如果检测到过压条件，HDRV栅极驱动会关断，LDRV栅极驱动会开启，直到输出回到稳压状态。同理，如果检测到输出欠压，HDRV栅极驱动会进入95%占空比，快速将输出抬升回正常电平。在任何一种情况下，开漏输出的PowerGood都会拉低，指示输出电压超出稳压范围。PowerGood输出可级联到其他控制器或转换器的SS/SD引脚或使能引脚，用于输出电压排序。只需将OSNS引脚绑定到VDD即可禁用瞬态比较器。TPS4002x可通过ILIM/SYNC引脚进行外部同步，同步频率最高可达自由运行频率的1.5倍。这允许多个控制器同步，消除控制器之间输入拍频带来的EMI问题。这些器件内置有限的ESD保护。在储存或操作过程中，引线应短接在一起或将器件放置在导电泡沫中，防止MOS栅极受到静电损坏。

• 工作输入电压为2.25 V至5.5 V
• 输出电压最低可至0.7 V
• 内置1%精度的0.7 V基准
• Predictive Gate Drive™ N沟道MOSFET驱动器，可提升效率
• 外部可调软启动和短路电流限制
• 可编程固定频率电压模式控制，频率范围100 KHz至1 MHz
• 支持仅源极电流或源极/漏极电流
• 快速响应输出瞬态比较器，带有电源良好指示可提供输出状态
• 采用16引脚PowerPAD™封装

• 网络设备
• 电信设备
• 基站
• 服务器
• DSP电源
