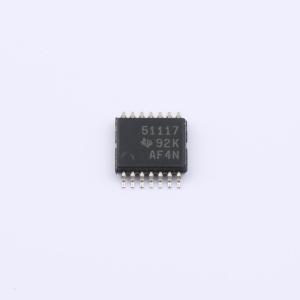

TPS51117PWR
单同步降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS51117 具有轻负载效率的 1.8V 至 28V 同步 D-CAP 降压控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS51117PWR
- 商品编号
- C702253
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~5.5V | |
| 输出电压 | 750mV~5.5V | |
| 输出电流 | - | |
| 开关频率 | 550kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
TPS51117 器件是一种成本效益高的同步降压控制器，适用于笔记本电脑应用中的POL电压调节。该控制器专为自适应导通时间D-CAP模式操作设计。这种模式提供了易用性、低外部组件数量和快速瞬态响应。可以选择自动跳过模式以在毫安级负载范围内实现高效率，或者选择仅PWM模式以实现低噪声操作。
正向过流和负向过流保护的电流检测方案是无损耗的低端RDS(on)检测加上温度补偿。从另一个调节器（如TPS51120或TPS51020）接收5V（4.5V至5.5V）电源。转换输入可以是VBAT或5V电源轨，范围从1.8V到28V，输出电压范围是从0.75V到5.5V。
TPS51117 提供14引脚VQFN或14引脚TSSOP封装，并规定工作温度范围为-40℃至85℃。
应用领域
- 笔记本电脑
- 输入输出电源
- 系统电源供应器
