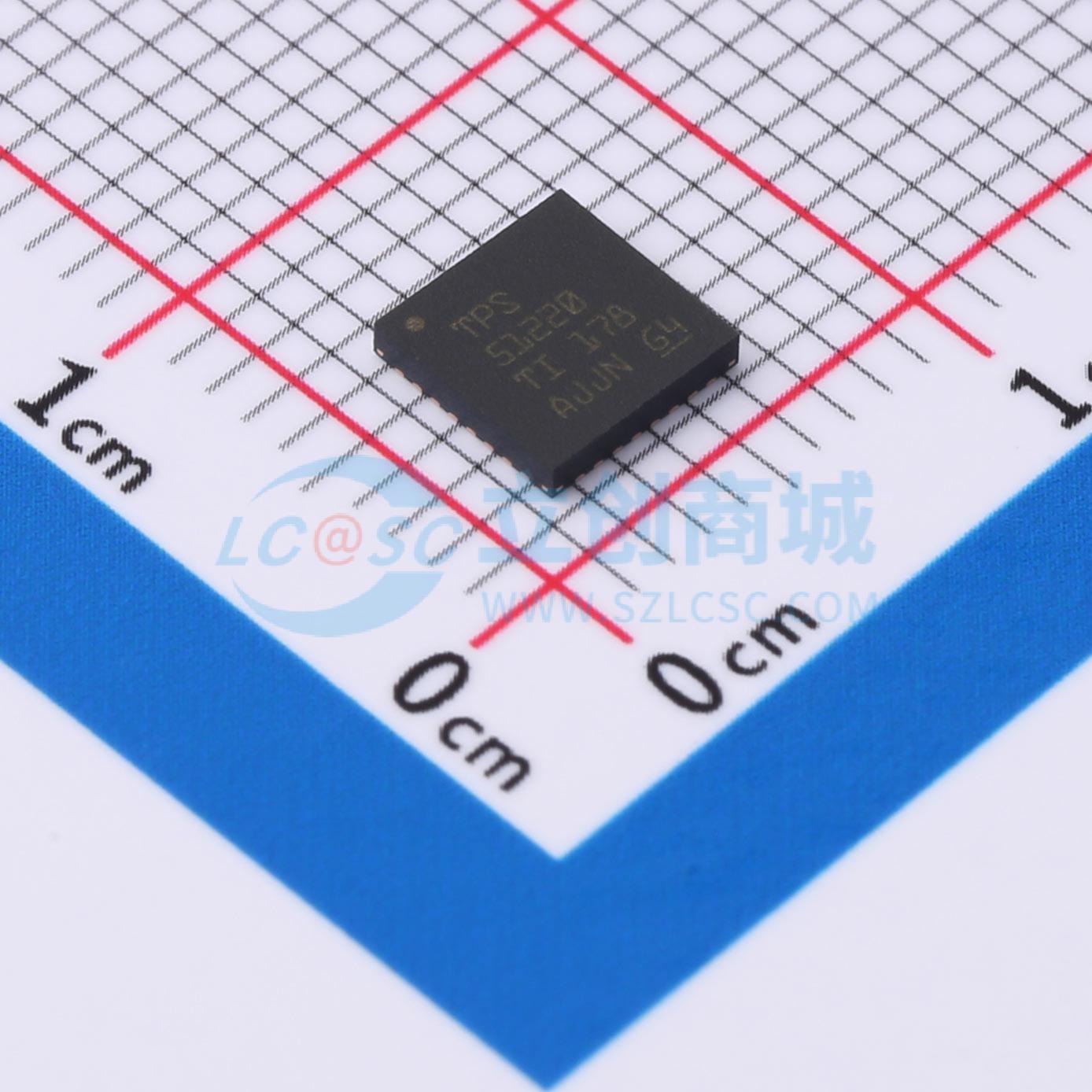

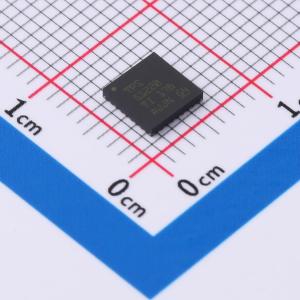

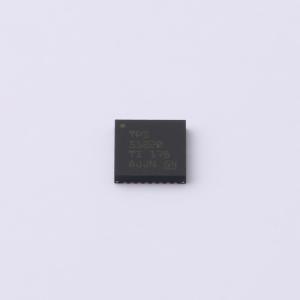

TPS51220RHBR

固定频率、99%占空比、峰值电流模式笔记本系统电源控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS51220 适用于笔记本电脑电源的 3V 至 28V 同步峰值电流模式降压控制器
品牌名称: TI(德州仪器)
商品型号: TPS51220RHBR
商品编号: C702255
商品封装: VFQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.27克(g)

商品参数

商品概述

TPS51220是一款双同步降压调节器控制器，带有2个LDO。它针对5V/3.3V系统控制器进行了优化，使设计人员能够以较低的成本完成2节至4节笔记本电脑系统的电源供应。TPS51220支持高效率、快速瞬态响应和99%的占空比运行。它支持4.5V至28V的供电输入电压范围，以及1V至12V的输出电压。根据应用的不同，可以选择两种控制方案。峰值电流模式支持使用低ESR电容的稳定操作和输出精度。D-CAP模式支持快速瞬态响应。高占空比（99%）操作和宽输入/输出电压范围为小型移动PC和其他各种应用提供了灵活的设计。固定频率可以通过电阻从200kHz调整到1MHz，每个通道相位相差180°运行。TPS51220还可以与外部时钟同步，并且其交错比率可以通过占空比进行调整。TPS51220采用32引脚5x5 QFN封装，工作温度范围为-40°C至85°C。

商品特性

每个通道的电源良好输出
OCL/OVP/UVP/UVLO 保护（可选禁用OVP）
热关断（非锁存）
输出放电功能（可选禁用）
集成自举MOSFET开关
QFN-32 (RHB) 封装
输入电压范围：4.5 V 至 28 V
输出电压范围：1 V 至 12 V
可选轻负载操作模式（连续/自动跳过/Out-Of-Audio跳过）
可编程下垂补偿
电压伺服可调软启动
200 kHz 至 1 MHz 固定频率 PWM
可选电流/D-CAP模式架构
通道间180°相移
电阻或电感DCR电流检测

应用领域

笔记本电脑系统和I/O总线
液晶电视、MFP中的负载点

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~28V
	输出电压	1V~12V
	输出电流	-
	开关频率	1MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
