TPS51285ARUKR

TPS51285A 和TPS51285B 是具有5V 和3.3V LDO的成本有效双通道同步降压控制器，针对笔记本电脑系统电源解决方案。此器件通过使用自动跳跃和ULQ™模式来实现低功耗，有利于延长系统待机模式下的电池使用寿命。提供了256kHz VCLK 输出以驱动一个外部电荷泵，从而在主转换器中以最低功耗为负载开关生成栅极驱动电压。此器件采用自适应接通时间D-CAP™模式控制，从而在无需外部补偿网络的情况下实现快速负载瞬态响应。TPS51285A/B 运行电源输入电压范围介于5V 至24V 之间并且支持5V和3.3V 的输出电压。TPS51285A 和TPS51285B 采用20 引脚，3mm×3mm，QFN 封装，额定运行温度 -40°C 至 85°C。

• 输入电压范围：5V 至 24V
• 输出电压：5V 和 3.3V（可调范围 ±10%）
• 内置，100mA，5V 和 3.3V LDO
• 用于电荷泵的时钟输出
• ±1% 基准精度
• 自适应接通时间D-CAP™模式控制架构，此架构的频率为400kHz（通道1）和475kHz（通道2）
• 自动跳跃和ULQ™模式，用于在系统待机模式中实现较长的电池使用寿命
• 内部0.8ms 电压伺服器软启动
• 低侧RDS（导通）电流感应机制
• 内置输出放电功能
• 用于开关的独立使能输入
• 专用OC 设置端子
• 电源正常指示器
• 过压(OVP)，欠压(UVP) 和过流(OCP) 保护
• 非锁存欠压闭锁(UVLO) 和过热(OTP) 保护

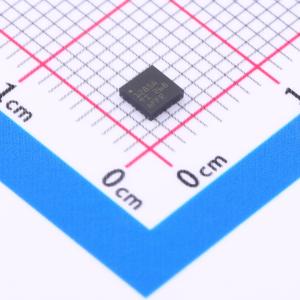

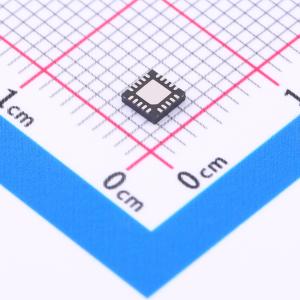

• 20 引脚，3mm x 3mm，四方扁平无引线(QFN)(RUK) 封装

• 笔记本电脑
• 平板电脑
