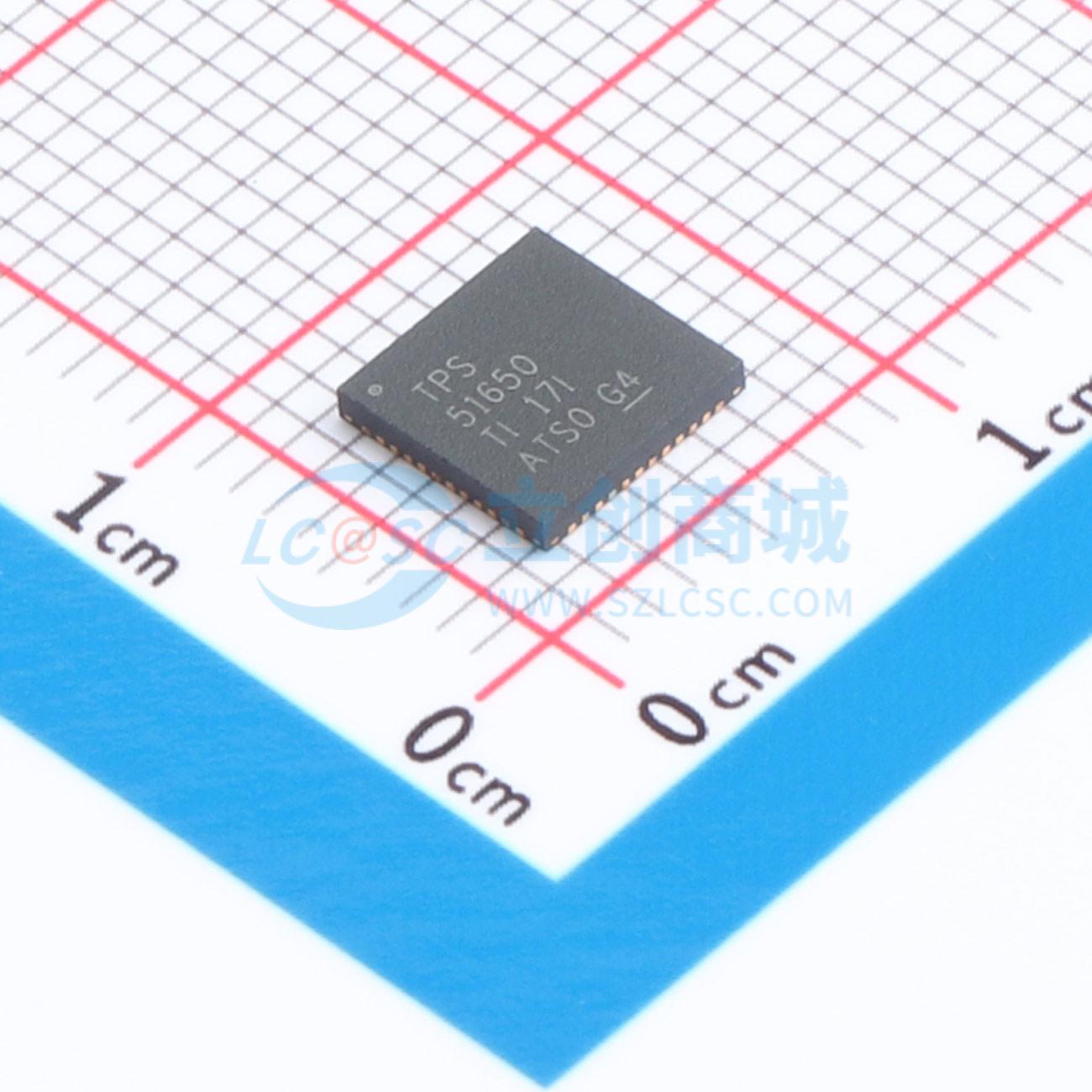

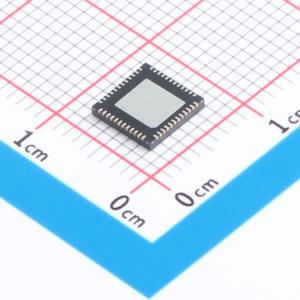

TPS51650RSLR

TPS51650 和TPS59650 是含有2 个集成栅极驱动器的双通道、完全符合SVID 的IMVP-7 降压控制器。高级的控制特性，例如D-CAP+的具有重叠脉冲支持（下冲衰减，USR）和上冲衰减(OSR) 的架构提供快速响应时间、最低的输出电容和高效率。所有这些控制器还支持针对轻负载的单相位运行。完全免费附赠的IMVP-7 I/O 被集成到包括双PGOOD 信号、ALERT 和VR_HOT的控制器内。VCORE转换率和电压配置的可控性使IMVP-7 的特性更加丰富。此外，控制器的CPU 通道包括2 个高电流FET 栅极驱动器来驱动具有非常高速和极低开关损失的高侧和低侧N-通道FET。TPS51601 驱动器用于CPU 的第三相和GPU 通道的两相。

这些控制器封装在一个节省空间、耐热增强型的48 引脚、方形扁平无引脚(QFN) 内且额定运行温度为 -10°C 至 105°C。

• 符合英特尔(Intel) IMVP-7 串行VID (SVID)
• 支持CPU 和GPU 输出
• CPU 通道单相、两相、或者三相
• 单相或者两相GPU 通道
• 包括数字电流监控在内的完全IMVP-7 特性集
• 0.250V 至 1.52V 输出电压的8 位ADC
• 轻负载与重负载下的优化的效率
• VCORE过冲衰减(OSR)
• VCORE下冲衰减(USR)
• 精确的、可调节的电压配置
• 每通道8 个独立频率选择(CPU/GPU)
• 正在申请专利的AutoBalance相位均衡
• 可选8 级电流限制
• 3V 至 28V 转换电压范围
• 2 个具有集成升压场效应晶体管(FET) 的集成快速FET 驱动器
• 可选地址（只适用于TPS59650）
• 小型6x48 引脚、QFN、PowerPAD封装

• 针对适配器、电池、NVDC 或者3V、5V、和12V电源轨的IMVP-7 VCORE 应用。
