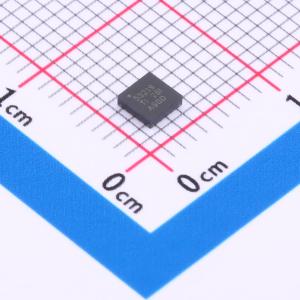

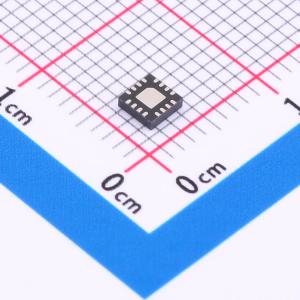

TPS53219RGTR

TPS53219是一款小尺寸单路降压控制器，采用自适应导通时间D-CAP™模式控制。该器件适用于低输出电压、大电流的PC系统电源轨以及数字消费产品中类似的负载点（POL）电源。小封装和最少的引脚数节省了PCB空间，而专用的EN引脚和预设频率选择简化了电源设计。轻载条件下的跳频模式、强大的栅极驱动器和低端FET RDS(on)电流检测支持在宽负载范围内实现低损耗和高效率。转换输入电压（高端FET漏极电压）范围为3 V至28 V，输出电压范围为0.6 V至5.5 V。TPS53219采用16引脚QFN封装，工作温度范围为-40℃至85℃。

TPS53219是一款高效、单通道、同步降压调节器控制器，适用于计算及类似数字消费应用中的低输出电压负载点应用。该器件采用专有的D-CAP™模式控制，并结合自适应导通时间架构。这种组合非常适合构建现代低占空比、超快速负载阶跃响应的DC-DC转换器。输出电压范围为0.6 V至5.5 V。转换输入电压范围为3 V至28 V。D-CAP™模式利用输出电容的ESR来检测器件电流。这种控制方案的一个优点是不需要外部相位补偿网络。这使得设计简单，外部元件数量少。通过将一个电阻从RF引脚连接到地或VREG，可以选择八个预设开关频率值。自适应导通时间控制可在宽输入和输出电压范围内跟踪预设开关频率，同时允许在负载阶跃上升时提高开关频率。

TPS53219有一个MODE引脚，用于在轻载条件下选择自动跳频模式和强制连续导通模式（FCCM）。MODE引脚还可设置可选的软启动时间，范围为0.7 ms至5.6 ms。强大的栅极驱动器允许在大电流应用中使用低RDS(on)的FET。

• 宽输入电压范围：4.5 V至28 V
• 输出电压范围：0.6 V至5.5 V
• 宽输出负载范围：0 A至>20 A
• 内置0.6 V参考电压
• 内置LDO线性稳压器
• 自动跳频Eco-mode™以提高轻载效率
• 具有100 ns负载阶跃响应的D-CAP™模式
• 具有8种可选频率设置的自适应导通时间控制架构
• 4700 ppm/℃ RDS(on)电流检测
• 0.7 ms、1.4 ms、2.8 ms和5.6 ms可选内部电压伺服软启动
• 预充电启动能力
• 内置输出放电功能
• 电源正常输出
• 集成升压开关
• 内置过压保护/欠压保护/过流保护
• 热关断（非锁存）
• 3 mm × 3 mm QFN，16引脚（RGT）封装

• 负载点系统
• 存储设备
• 计算机服务器
• 计算机
• 多功能打印机
• 嵌入式计算
