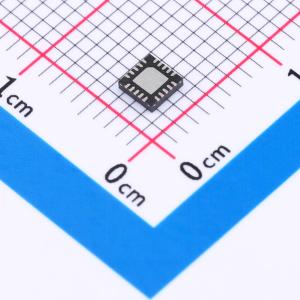

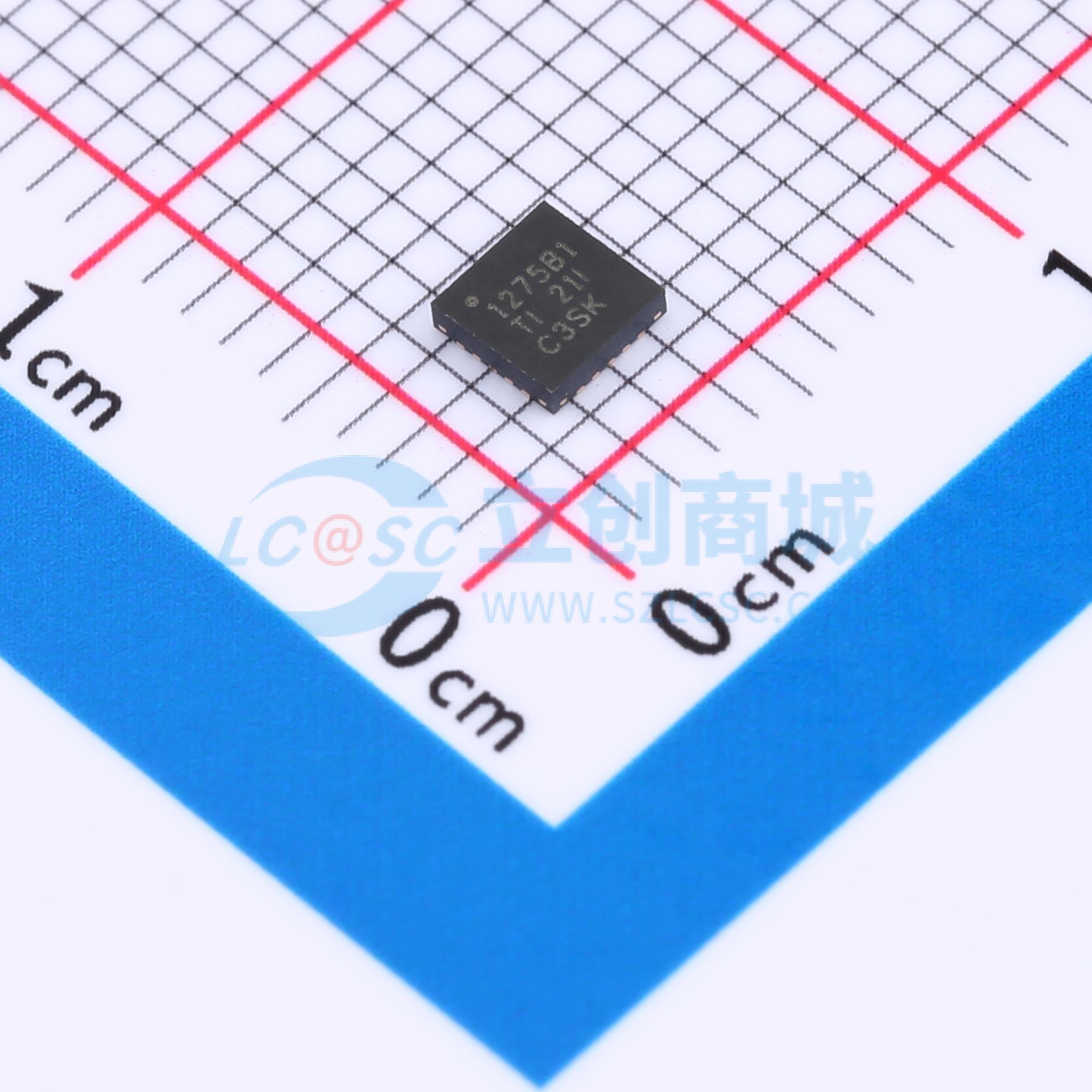

温馨提醒：图片仅供参考，商品以实物为准
TPS51275B-1RUKR
5V 和 3.3V LDO 的双路同步降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS51275B-1 具有 Out-of-Audio™ 模式和 3.2ms 软启动的 5.5V 至 24V 双路同步降压控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS51275B-1RUKR
- 商品编号
- C702257
- 商品封装
- WFQFN-20-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~24V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 300kHz；355kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 4 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
TPS51275B-1 器件是一款面向笔记本系统电源解决方案的经济实用型双路同步降压控制器。该器件具有5V和3.3V 低压降稳压器，只需要很少的外部元件。该器件可使用260kHz VCLK 输出来驱动外部电荷泵，从而为负载开关生成栅极驱动电压，并且不会降低主转换器的效率。TPS51275B-1 兼具高效率和快速瞬态响应优势，同时可提供组合式电源正常信号。自适应导通时间D-CAP 控制方案可确保器件的运行方便而高效。器件的电源输入电压范围为5V 至24V，并且支持5V和3.3V 两种输出电压。TPS51275B-1 器件采用20引脚 3mm×3mm WQFN 封装，额定温度范围为-40°C 至 85°C。
商品特性
- 输入电压范围：5V 至24V
- 输出电压：5V 和3.3V（可调范围 ±10% ）
- 内置100mA、5V 和3.3V 低压降稳压器(LDO)
- 用于电荷泵的时钟输出
- ±1% 基准精度
- 自适应接通时间D-CAP模式控制架构，此架构支持300kHz 和355kHz 频率设置
- Out-of-Audio(OOA) 轻负载操作
- 内部3.2ms 电压伺服器软启动
- 低侧RDS(on)电流感测机制
- 内置输出放电功能
- 用于开关的独立使能输入
- 专用OC 设置引脚
- 电源正常指示器
- 过压保护(OVP)、欠压保护(UVP) 和过流保护(OCP)
- 非锁存欠压闭锁(UVLO) 和过热(OTP) 保护
- 20 引脚 3mm×3mm 超薄型四方扁平无引线(WQFN) (RUK) 封装
应用领域
- 笔记本电脑
- 平板电脑
- 台式机
