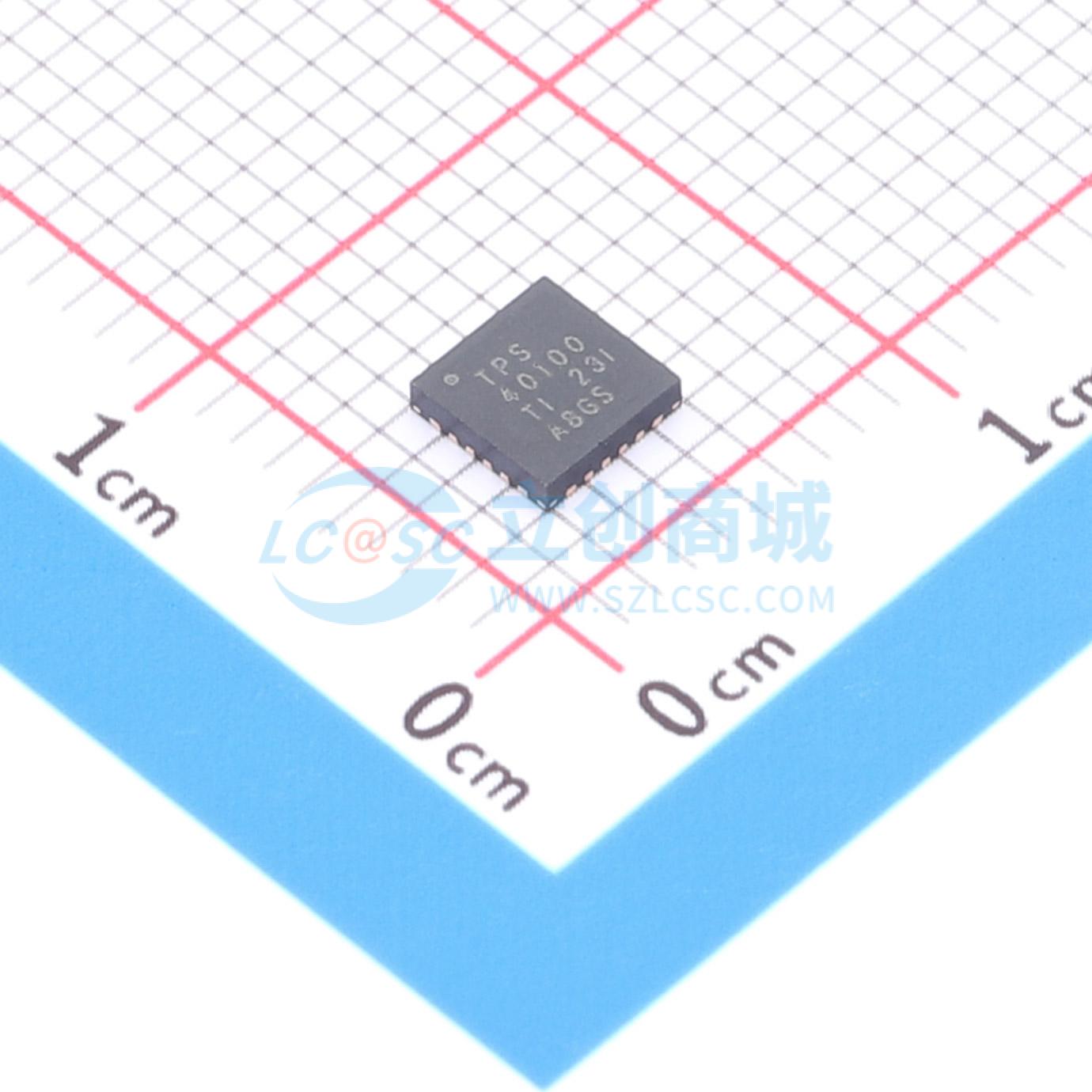

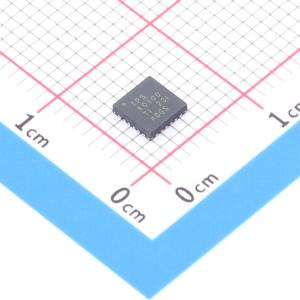

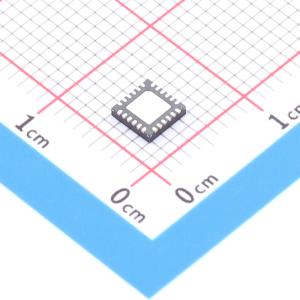

温馨提醒：图片仅供参考，商品以实物为准

TPS40100RGER

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS40100 具有高级排序功能和输出裕量的 4.5V 至 18V 同步降压控制器
品牌名称: TI(德州仪器)
商品型号: TPS40100RGER
商品编号: C702238
商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

TPS40100是一款中压、宽输入（4.5 V至18 V）、同步降压控制器。它具备可编程闭环软启动、可编程欠压锁定（带可编程迟滞）、可编程电感感测电流限制功能，还能与其他时基同步。TPS40100集成了用于外部N沟道高端和同步整流（SR）MOSFET的栅极驱动器。栅极驱动逻辑集成了自适应抗交叉导通电路，可提高效率，减少整流MOSFET中的交叉导通和二极管导通。外部可编程电流限制具备断续过流恢复特性。

商品特性

输入电压范围为4.5 V至18 V
频率可调（100 kHz至600 kHz）
电流反馈控制
输出电压范围为0.7 V至5.5 V
同时、比例和顺序启动排序
自适应栅极驱动
远程感测（通过独立的GND/PGND）
用于N沟道MOSFET的内部栅极驱动器
内部5 V稳压器
24引脚QFN封装
热关断
可编程过流保护
电源正常指示
1%精度、690 mV基准电压
输出裕量调节，3%和5%
可编程欠压锁定（带可编程迟滞）
频率同步

应用领域

服务器
网络设备
电缆调制解调器和路由器
XDSL调制解调器和路由器
机顶盒
电信设备电源模块

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	700mV~5.5V
	输出电流	-
	开关频率	100kHz~600kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.8mA
	开关管(内置/外置)	外置
	输出类型	可调
