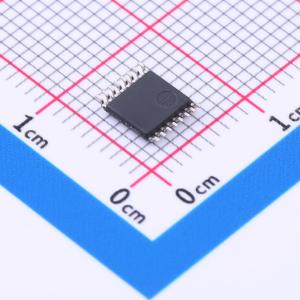

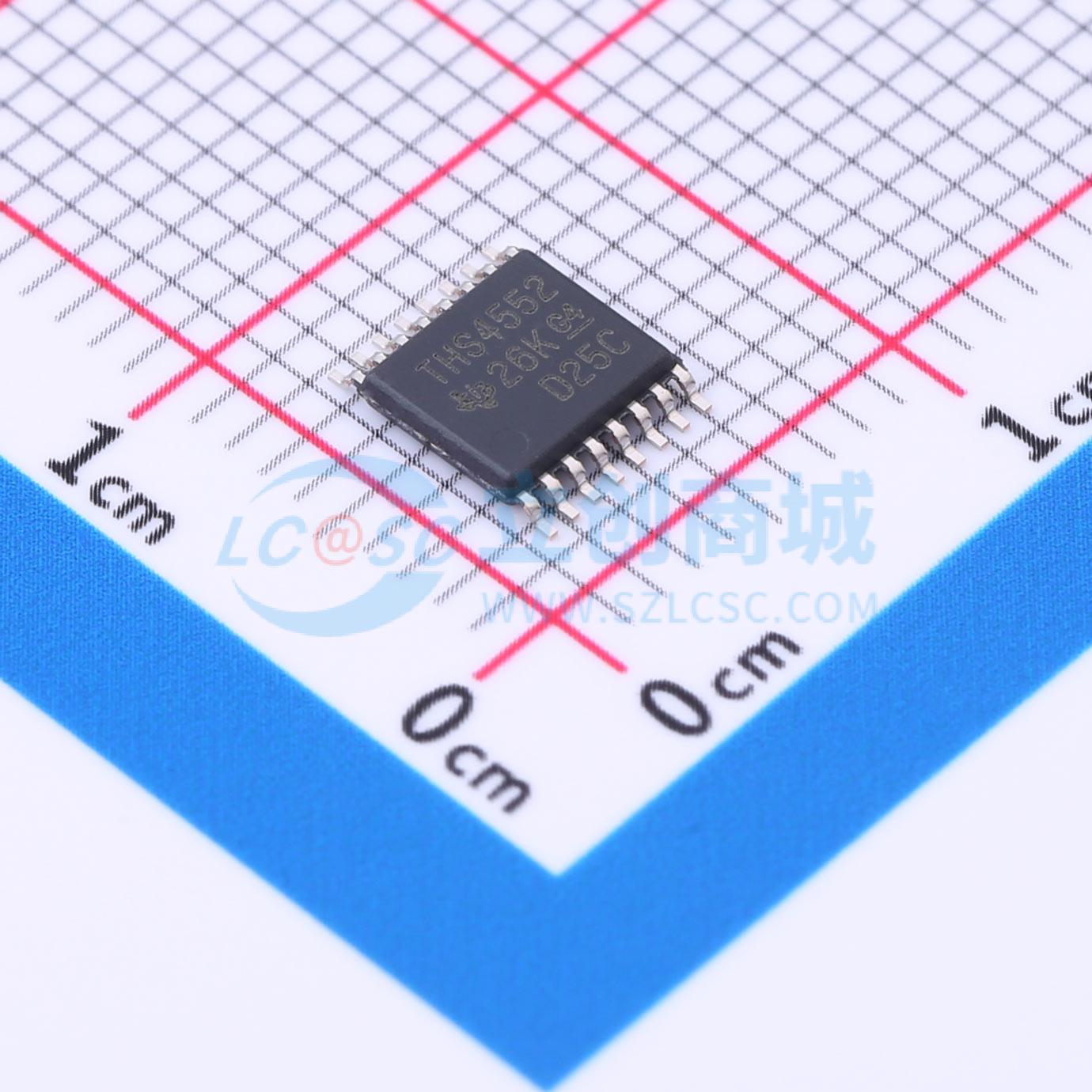

THS4552IPWR

THS4552 全差分放大器可在单端源与差分输出之间提供一个简单的接口，从而满足各类高精度模数转换器(ADC) 的需求。此器件具有出色的直流精度、低噪声以及稳健的容性负载驱动能力，非常适用于具有高精度要求的数据采集系统；同时通过放大器和 ADC 组合，可提供出色的信噪比 (SNR) 与无杂散动态范围(SFDR)。

THS4552 具有所需的负电源轨输入，可用于将直流耦合、以接地为中心的源信号连接到单电源差分输入 ADC。超低的直流误差和漂移项能够满足新兴 16 至 20 位逐次逼近寄存器 (SAR) 的输入要求。宽范围输出共模控制支持 ADC 由 1.8V 至 5V 电源供电，满足 ADC 的 0.7V 至 3.0V 以上的共模输入要求。

THS4552 器件在 –40°C 至 +125°C 的额定宽温度范围内运行，并且可采用 16 引脚 TSSOP 和 24 引脚 VQFN 封装。

THS4552 支持低功耗 ADC

• 带宽：150MHz (G = 1 V/V)
• 差分输出压摆率：220V/µs
• 增益带宽积：135MHz
• 负电源轨输入 (NRI)、轨到轨输出 (RRO)
• 宽输出共模控制范围
• 单电源工作电压范围：2.7V 至 5.4V
• 修整后的电源电流：1.37mA/通道 (5V)
• 25°C 输入失调电压：±175µV（最大值）
• 输入失调电压温漂：±2.0µV/°C（最大值）
• 差分输入电压噪声：3.3nV/√Hz
• HD2：-128dBc（2VP-P、100kHz 时）
• HD3：-139dBc（2VP-P、100kHz 时）
• 建立时间小于 50ns：4V 阶跃，容限为 0.01%
• 18 位建立时间：4V 阶跃，小于 500ns

• 24 位 Δ-Σ ADC 驱动器
• 16 位至 20 位差分高速 SAR 驱动器
• 差分有源滤波器
• 差分跨阻放大器
• 引脚兼容性升级至 THS4522（仅限 TSSOP-16）
