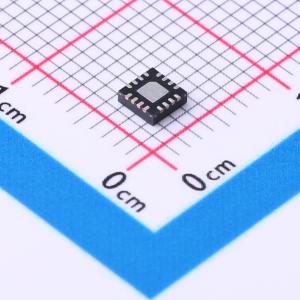

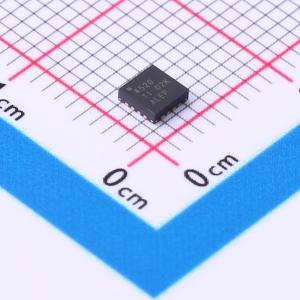

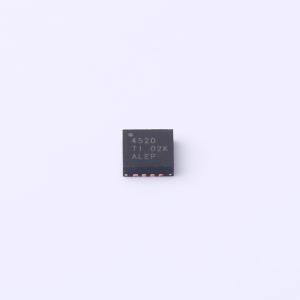

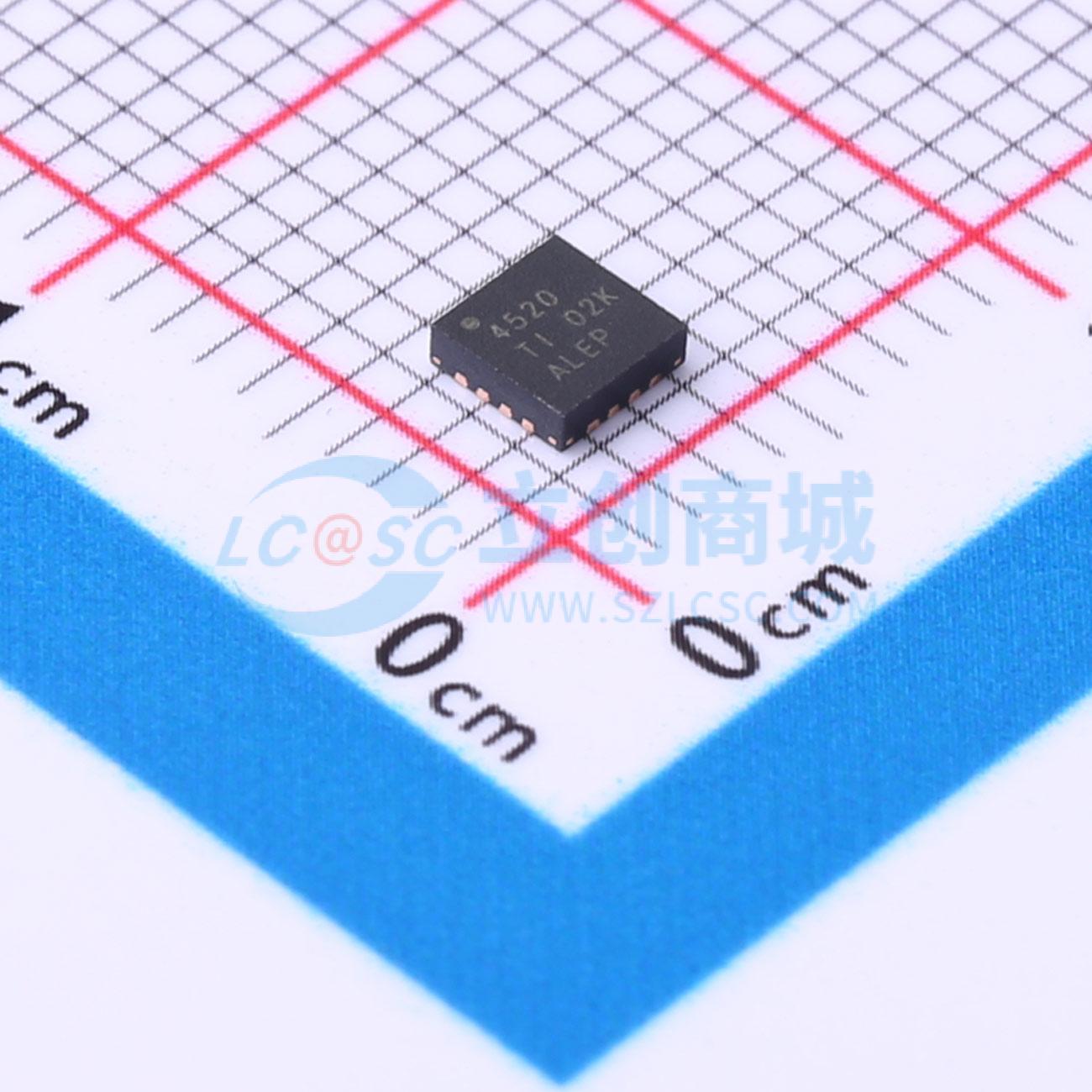

THS4520RGTR

THS4520 是一款宽带、全差分运算放大器，专为 5-V 数据采集系统设计。它在 2 nV/√Hz 处具有极低的噪声，以及在 100 kHz 频率下，8 Vpp 和 1-kΩ 负载下 -115 dBc HD2 和 -123 dBc HD3 的低谐波失真。其压摆率是 570 V/μs，并且 7 ns 的建立时间达到 0.1%（2-V 阶跃），使其非常适合数据采集应用。它被设计为具有单位增益稳定性。

为了允许与 ADC 的直流耦合，其独特的输出共模控制电路将输出共模电压保持在相对于设定电压 0.25 mV 的偏移范围内（典型值）。共模设定点默认由内部电路设置为电源中间电压，该电压可由外部源驱动。

输入和输出针对最佳性能进行了优化，其共模电压设置为电源中间电压。凭借在低电源电压下的高性能，这使得它成为极高性能的单电源 5-V 和 3.3-V 数据采集系统。

THS4520 采用 Quad 16 引脚无引脚 QFN 封装 (RGT)，并且其特性已在 -40°C 至 85°C 的整个工业温度范围内进行了表征。

• ±5V和3.3V数据采集系统
• 高线性ADC放大器
• 无线通信
• 测试与测量语音处理系统
