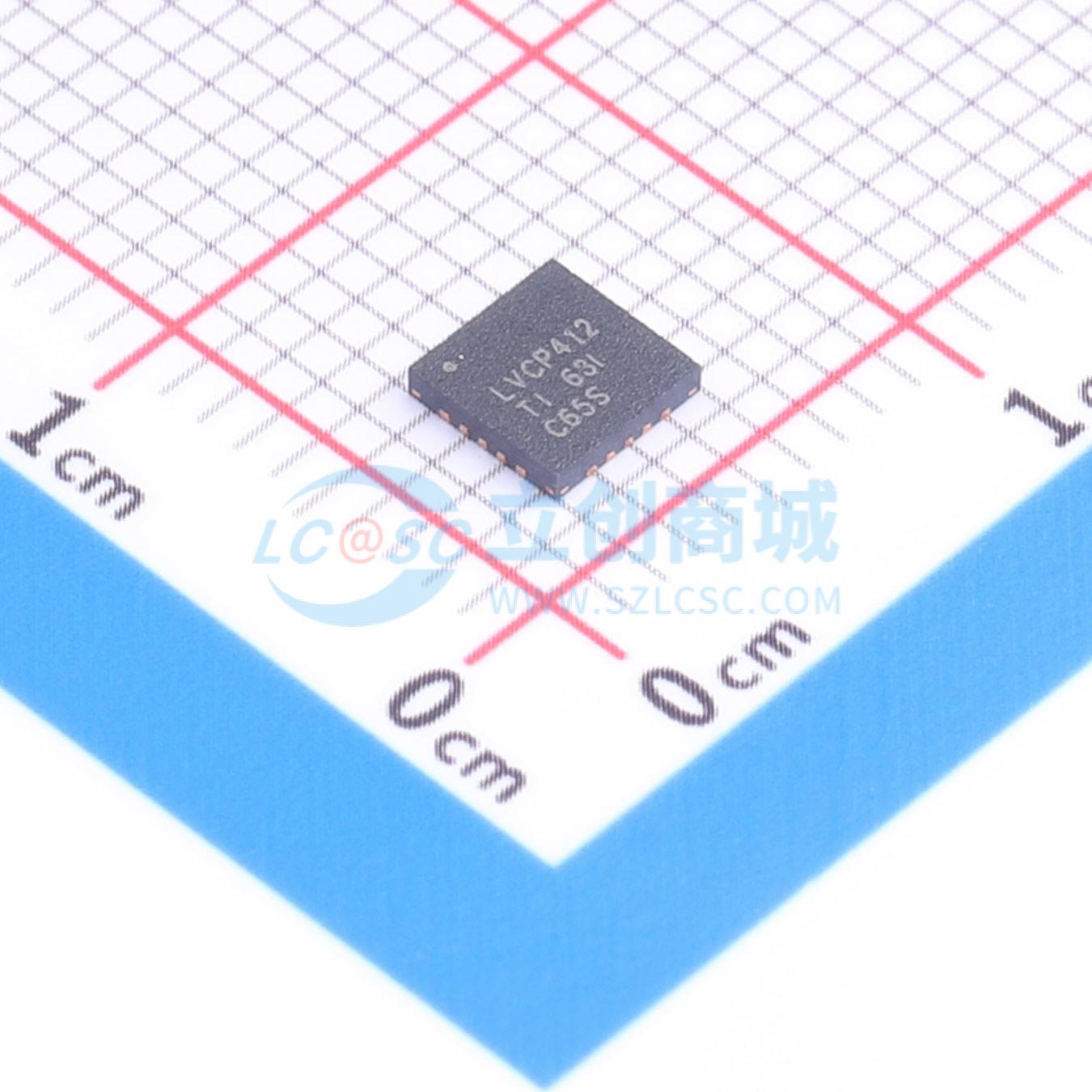

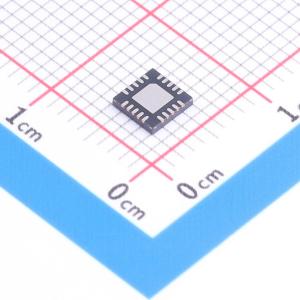

SN75LVCP412RTJR

双通道SATA3-Gbps重驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双通道单车道SATA重驱动器和信号调节器，支持数据速率高达3.0Gbps。符合SATA规范修订版2.6和eSATA要求。
品牌名称: TI(德州仪器)
商品型号: SN75LVCP412RTJR
商品编号: C702031
商品封装: VFQFN-20-EP(4x4)
包装方式: 编带
商品毛重: 0.266克(g)

商品概述

SN75LVCP412是一款双通道、单通道SATA重定时器和信号调节器，支持高达3.0 Gbps的数据速率。该器件符合SATA 2.6版规范和eSATA要求。

SN75LVCP412采用单一3.3V电源供电，并具有100-Ω线路端接及自偏置功能，使该器件适用于交流耦合。输入端集成了OOB检测器，在维持与SATA链路兼容的稳定输出共模电压的同时自动抑制输出。该器件还设计用于处理符合SATA规范的SSC传输。

SN75LVCP412能够处理其输入端和输出端的互连损耗。内置的发射机预加重功能能够在较高频率下应用0 dB或2.5 dB的相对放大以对抗预期的互连损耗。在接收端，该器件对接近1.5 GHz的输入频率应用固定的7 dB均衡增益。总体而言，该器件的输入均衡和输出预加重特性共同作用，可以在延长的电缆和背板路径上完全恢复SATA信号完整性。

该器件支持热插拔，防止设备在热插入（如异步信号插拔、未通电插拔、通电插拔或意外插拔）时损坏。这需要在差分输入和输出处使用交流耦合电容。

商品特性

数据速率高达 3.0 Gbps
符合 SATA Gen 2.6 和 eSATA 标准
支持 SATA 热插拔
支持共模偏置以实现 OOB 信号传输，并具有快速开启通道可选预加重
固定接收均衡
集成端接
低功耗：典型值 <200 mW，睡眠模式下 <5 mW
优秀的抖动和损耗补偿能力，支持超过 20 英寸 FR4 走线
20-Pin 4x4 QFN 封装

应用领域

笔记本电脑
台式机 -ocking Stations
服务器
工作站

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	信号缓冲器/中继器/分配器
	类型	-

	属性	参数值
	输入类型	-
	输出类型	-
