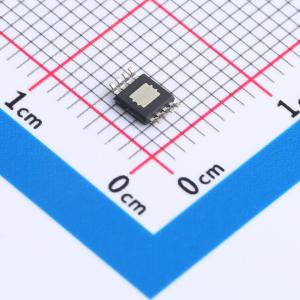

温馨提醒：图片仅供参考，商品以实物为准
THS4130IDGNR
THS4130IDGNR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- THS4130 具有关断功能的 150MHz 全差分输入/输出低噪声放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4130IDGNR
- 商品编号
- C702037
- 商品封装
- HVSSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 80dB | |
| 输入偏置电流(Ib) | 15.4uA | |
| 输入失调电压(Vos) | 200uV | |
| 增益带宽积(GBP) | 215MHz | |
| 压摆率(SR) | 51V/us | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 噪声密度(eN) | 1.25nV/√Hz@10kHz | |
| 轨到轨 | 轨到轨输出 | |
| 输出电流 | 85mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 输入失调电流(Ios) | 500nA | |
| 静态电流(Iq) | 10.4mA | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 差分 | |
| 输入失调电流温漂(Ios TC) | 1nA/℃ | |
| 单电源 | 5V~30V | |
| 双电源(Vee ~ Vcc) | 2.5V~15V；-15V~-2.5V | |
| 电源纹波抑制比(PSRR) | 98dB | |
| 稳定时间 | 39ns |
商品概述
THS413x 器件属于全差分输入/差分输出器件系列，使用先进的高压互补双极工艺制造。由从输入到输出的真正全差分信号路径和高达 ±15V 的高电源电压构成，带来出色的共模噪声抑制性能（800kHz 时为 95dB）和总谐波失真（2VPP、250kHz 时为 −102dBc）。高电压差分信号链可通过宽电源电压范围提高裕量和动态范围，无需为差分信号的每个极性添加单独的放大器。具有 –40°C 至 +85°C 的宽额定运行温度范围。
商品特性
- 带宽：170MHz（VCC = ±15V，G = 1V/V）
- 压摆率：51 V/µs
- 增益带宽积：215MHz
- 失真：–102dBc THD（2VPP、250kHz 时）
- 1/f 电压噪声拐角频率：350Hz
- 输入基准噪声 1.25nV/√Hz
- 单电源工作电压范围：5V 至 30V
- 静态电流（关断）：860μA (THS4130)
应用领域
- 单端至差分转换
- 差分 ADC 驱动器
- 差分抗混叠
- 差分发送器和接收器
- 输出电平转换器
- 医疗超声波
