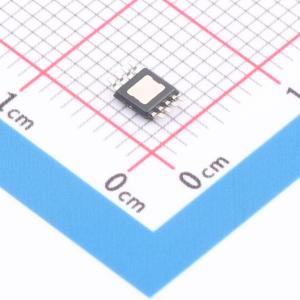

温馨提醒：图片仅供参考，商品以实物为准

THS4504DGNR

全差分放大器，带宽260MHz，压摆率1800V/μs

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: THS4504 具有关断状态的宽带低失真全差动放大器
品牌名称: TI(德州仪器)
商品型号: THS4504DGNR
商品编号: C702042
商品封装: HVSSOP-8-EP
包装方式: 编带
商品毛重: 0.081克(g)

商品参数

商品概述

THS4504和THS4505是高性能全差分放大器。THS4504具备掉电功能，而THS4505没有掉电功能，它们为全差分放大器树立了新的性能标准，拥有无与伦比的线性度，支持在40 MHz频率下进行12位操作。封装选项包括SOIC-8和带PowerPAD的MSOP-8，后者可减小占位面积、增强交流性能并提高散热能力。

商品特性

全差分架构
带宽：260 MHz
压摆率：1800 V/μs
三阶互调失真（IMD₃）：30 MHz时为 -73 dBc
三阶输出截点（olP₃）：30 MHz时为29 dBm
输出共模控制
宽电源电压范围：5 V、±5 V、12 V、15 V 输入共模范围扩展至包含负电源轨
掉电功能（THS4504）
提供评估模块

应用领域

高线性度模数转换器前置放大器
无线通信接收链路
单端转差分转换
差分线路驱动器
差分信号有源滤波

	属性	参数值
	商品目录	差分运放
	放大器数	单路
	共模抑制比(CMRR)	80dB
	输入偏置电流(Ib)	4.6uA
	输入失调电压(Vos)	7mV
	增益带宽积(GBP)	200MHz

	属性	参数值
	压摆率(SR)	1800V/us
	输出电流	-
	输入失调电压温漂(Vos TC)	10uV/℃
	静态电流(Iq)	-
	工作温度	-40℃~+85℃
