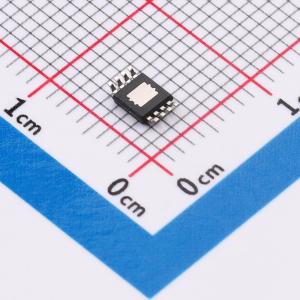

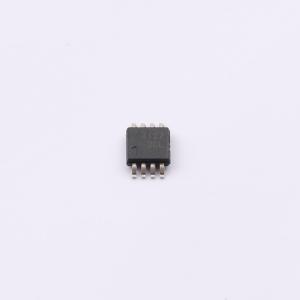

温馨提醒：图片仅供参考，商品以实物为准
THS4503IDGNR
宽带低失真全差分放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- THS4503 高速全差动放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4503IDGNR
- 商品编号
- C702041
- 商品封装
- HVSSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 80dB | |
| 输入偏置电流(Ib) | 4uA | |
| 输入失调电压(Vos) | 1mV | |
| 增益带宽积(GBP) | 300MHz | |
| 压摆率(SR) | 2800V/us | |
| 最大电源宽度(Vdd-Vss) | 15V | |
| 噪声密度(eN) | 6.8nV/√Hz@1MHz | |
| 轨到轨 | - | |
| 输出电流 | 120mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 输入失调电流(Ios) | 0.5uA | |
| 静态电流(Iq) | 23mA | |
| 工作温度 | 0℃~+70℃ | |
| 输出类型 | 差分 | |
| 输入失调电流温漂(Ios TC) | 40nA/℃ | |
| 单电源 | 4.5V~15V | |
| 双电源(Vee ~ Vcc) | -7.5V~-5V；5V~7.5V | |
| 电源纹波抑制比(PSRR) | 80dB | |
| 稳定时间 | 6.3ns |
商品概述
THS4502和THS4503是来自Texas Instruments的高性能全差分放大器。THS4502具有关断功能，THS4503没有关断功能，它们为全差分放大器设定了新的性能标准，具有无与伦比的线性度，支持高达40 MHz的14位运算。封装选项包括8引脚SOIC和带PowerPAD的8引脚MSOP，以实现更小的尺寸、增强的交流性能和更高的散热能力。
应用领域
- 高线性模数转换器前置放大器
- 无线通信接收链
- 单端到差分转换
- 差分线路驱动器
- 差分信号的有源滤波
