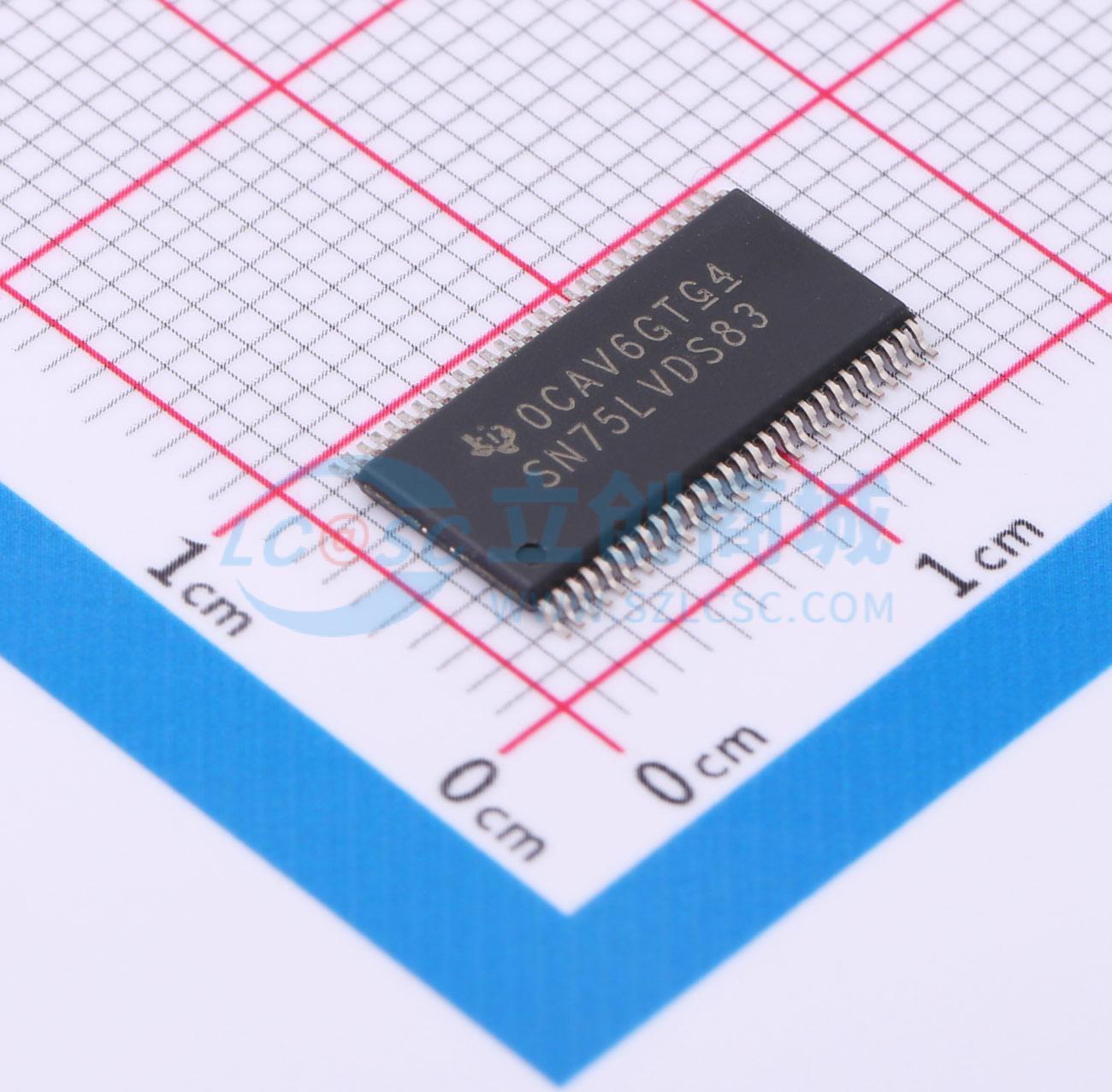

温馨提醒：图片仅供参考，商品以实物为准
SN75LVDS83DGGR
FlatLink发射器，4:28数据位压缩，低电磁干扰，LVDS操作
- 描述
- SN75LVDS83 FlatLink™ 变送器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75LVDS83DGGR
- 商品编号
- C702032
- 商品封装
- TSSOP-56-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | - | |
| 工作电压 | 3V~3.6V | |
| 元件数 | 1 | |
| 每个元件位数 | 7 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 系列 | - | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流(Iq) | 280uA | |
| 传播延迟(tpd) | 5.6ns@3.3V,- | |
| 功能特性 | 输出使能 |
商品概述
SN75LVDS83 FlatLink发射器为单集成电路，包含四个7位并行输入串行输出移位寄存器、一个7×时钟合成器，以及五个低电压差分信号LVDS线路驱动器。可实现28位单端低压TTL LVTTL数据通过五对平衡导线同步传输，供兼容接收器接收，也可搭配对应接收器应用于21位链路中。传输时，数据位会在输入时钟信号的沿载入寄存器，时钟的上升沿或下降沿可选择；输入时钟频率被放大7倍后，用于将数据寄存器按7位切片串行移出，四个串行流和锁相时钟输出至LVDS输出驱动器，输出时钟频率与输入时钟频率相同。该器件无需外部元件，几乎不需要控制，数据传输对用户透明；可通过低电平有效关断输入抑制时钟、关闭LVDS输出驱动器以降低功耗，低电平信号会将所有内部寄存器清零。器件工作自由空气温度范围为0℃至70℃。
商品特性
- 数据通道压缩吞吐量最高可达238MB每秒
- 适用于SVGA、XGA或SXGA显示数据从控制器到显示器的传输，具有极低电磁干扰
- 28路数据通道和时钟输入为低压TTL标准
- 4路数据通道和时钟输出为低压差分标准
- 采用单路3.3V电源供电，典型功耗250mW
- ESD防护超过6kV
- 数据输入支持5V容差
- 可选择上升沿或下降沿触发输入
- 采用薄型收缩小外形封装，引脚间距20密尔
- 禁用状态下功耗低于1mW
- 锁相输入频率范围宽，为31MHz至68MHz
- 锁相环无需外部元件
- 输出符合或超过ANSI EIA/TIA-644标准要求
- 电源电压范围为-0.5V至4V
- 输出电压范围为-0.5V至VCC+0.5V
- 输入电压范围为-0.5V至5.5V
- 存储温度范围为-65℃至150℃
- 距离封装1.6mm处引脚可承受260℃温度10秒
应用领域
- 显示数据传输领域，用于将显示数据从控制器传输至显示器
- 可应用于28位传输链路，也可应用于21位传输链路
- 适用于24位彩色主机相关应用
