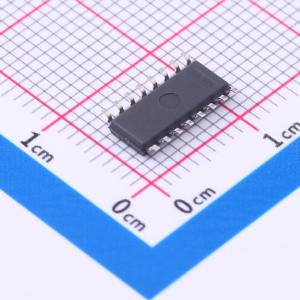

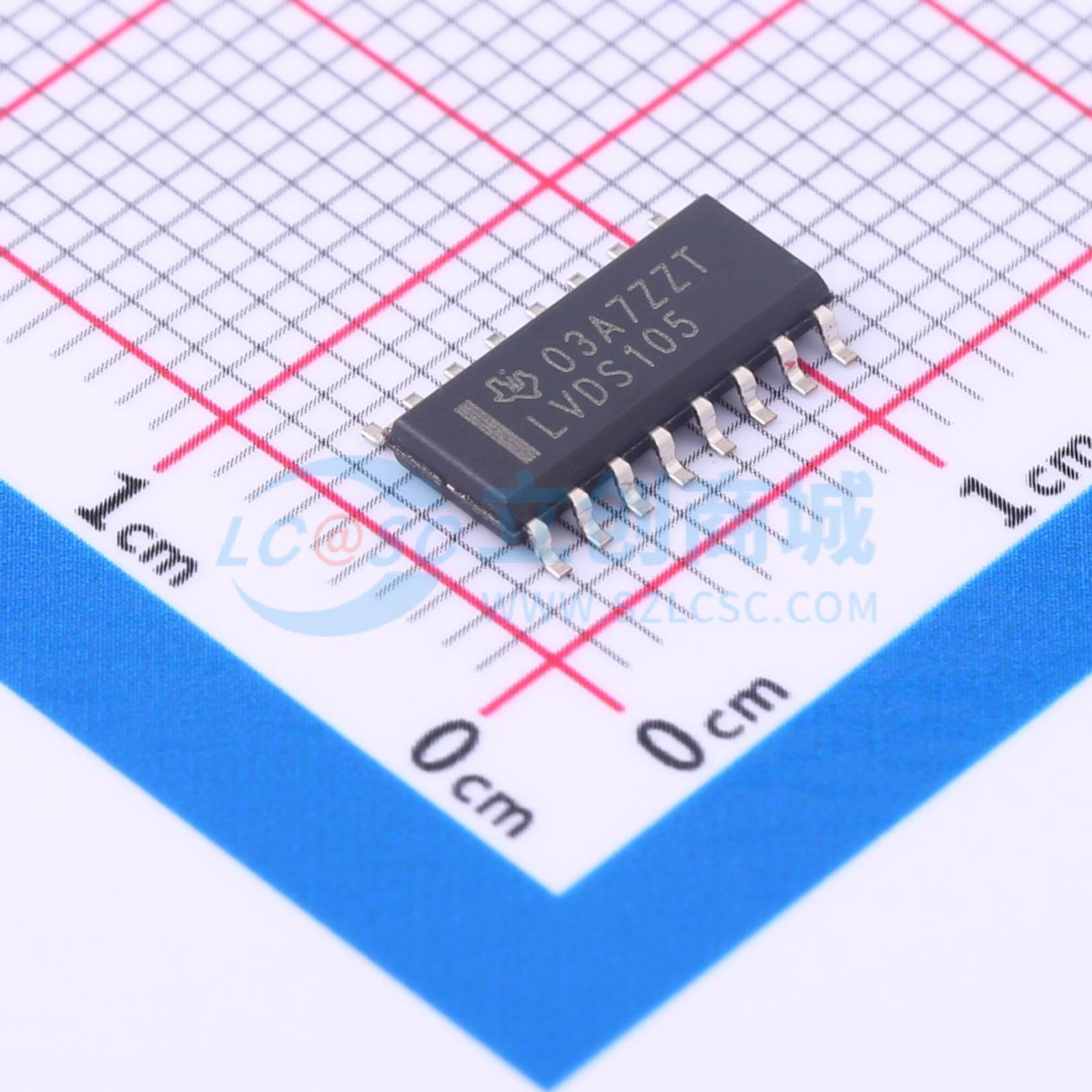

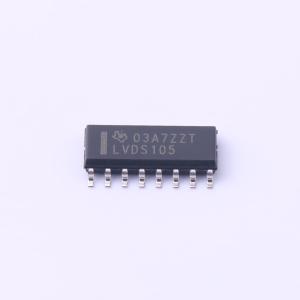

SN65LVDS105DR
SN65LVDS105 4端口TTL至LVDS中继器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SN65LVDS105是一款差分线接收器和四个差分线驱动器，实现低电压差分信号(LVDS)的电气特性。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65LVDS105DR
- 商品编号
- C702009
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.189克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号缓冲器/中继器/分配器 | |
| 类型 | 中继器 | |
| 输入类型 | LVTTL | |
| 输出类型 | LVDS | |
| 工作电压 | 3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 4 | |
| 数据速率 | 400Mbps | |
| 延迟时间 | 2.2ns | |
| 输入电容 | 5pF | |
| 工作温度 | -40℃~+85℃ |
商品概述
SN65LVDS10x 是一款差分线路接收器，以及连接到四个实现低压差分信号 (LVDS) 电气特性的 LVTTL 输入（分别）。LVDS，如 EIA/TIA-644 中所述，是一种提供低功耗、低噪声耦合和开关速度的数据信号技术，用于在相对较长的距离上传输数据。（注意：数据传输的最终速率和距离取决于介质的衰减特性、环境中的噪声耦合以及其他系统特性。）
该设备和信号技术的预期应用是在大约 100 Ω 的受控阻抗介质上传输基带数据，点对点方式。传输介质可以是印刷电路板走线、背板或电缆。将驱动器集成到相同的基板中，以及平衡信号的低脉冲偏斜，可以实现从输入重复的信号的极其精确的时序对齐。这在时钟或串行数据流等信号的分配或扩展中尤其有利。
SN65LVDS10x 的工作温度范围为 -40°C 至 85°C。
