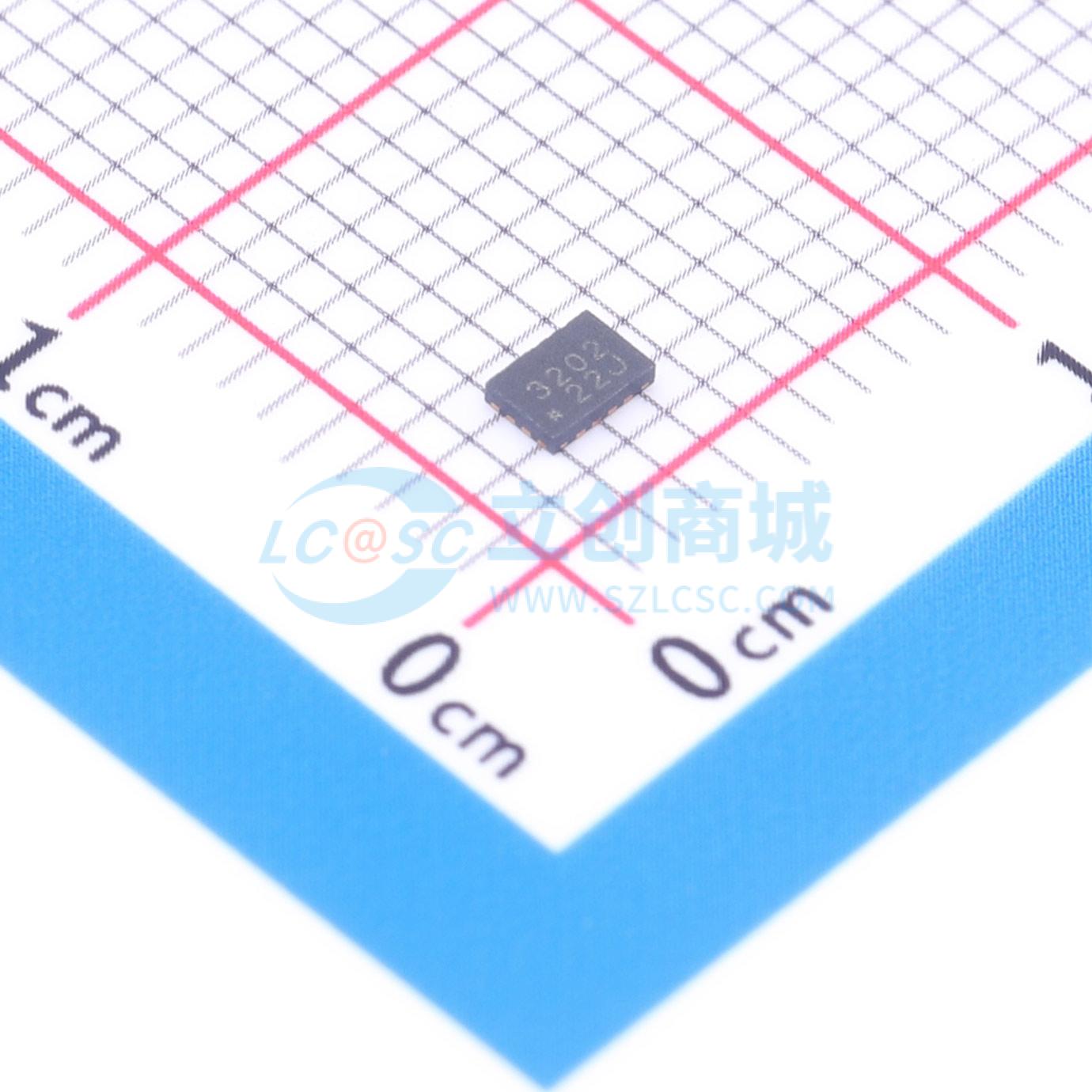

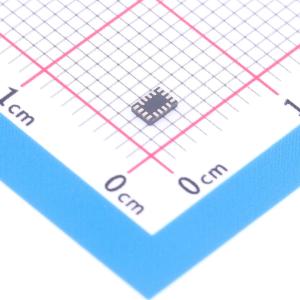

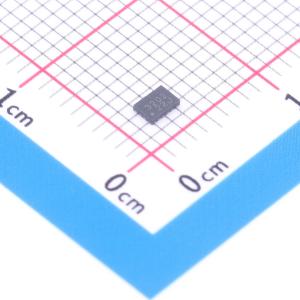

HD3SS3202IRSVT

HD3SS3202 是多路复用器或多路信号分离器配置中的高速双向无源开关，适用于支持USB 3.1 第1 代和第2 代数据传输速率的USB Type-C™应用。该器件可通过控制引脚SEL 在两个差动通道（端口B 到端口A，或者端口C 到端口A）间切换。 HD3SS3202 是一款通用的模拟差动无源开关。该器件适用于任何要求共模电压范围为0 至2V 和要求差动信号的最大差动幅度为1800mVpp 的应用。该器件具有自适应跟踪功能，可确保通道在完全共模电压范围内保持不变。 该器件可在确保信号眼图最低衰减程度的条件下实现高速开关，且不会明显增加抖动。它的运行功率低于1.65mW（典型值）。它具有可供OEn 引脚使用的关断模式，可实现低于0.02μw（典型值）的功率。

• 提供面向支持USB 3.1 第1 代和第2 代数据传输速率的USB Type-C™生态系统的解决方案
• 兼容MIPI DSI/CSI-2 DPHY、LVDS、第III 代PCIE、SATA Express、SATA
• 运行速率高达10Gbps，-3dB 差动带宽达8GHz 以上，出色动态特性（5GHz 时）
• 串扰 = -41dB，断开隔离 = -20dB，插入损耗 = -2.4dB，回波损耗 = -8dB
• 双向“多路复用器/多路信号分离器”差动开关
• 支持0 到2V 共模电压
• 单电源电压VCC：3.3V±10%
• 0°C 至70°C 的商用温度范围(HD3SS3202)
• -40°C 至85°C 的工业温度范围(HD3SS3202I)

• USB Type-C™生态系统
• 台式机和笔记本电脑
• 共享I/O 端口
• 扩展坞
• 显示器、电视
• 机顶盒
• 网络监控摄像头
