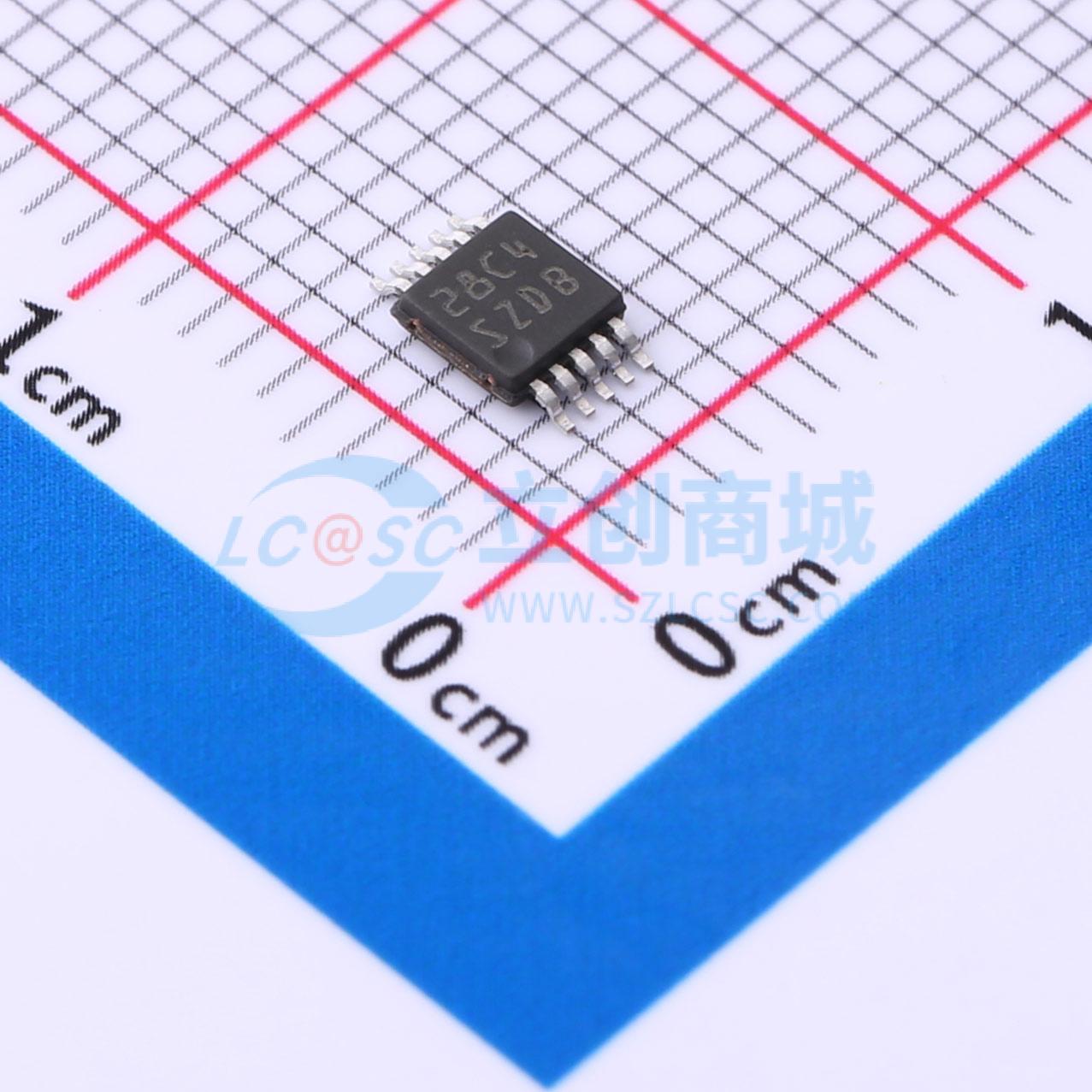

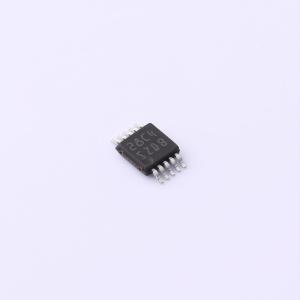

LM3409QMY/NOPB

用于高功率 LED 驱动器的 P 沟道 FET 降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3409-Q1 用于高功率 LED 驱动器的 42V 汽车类 PFET 降压控制器
品牌名称: TI(德州仪器)
商品型号: LM3409QMY/NOPB
商品编号: C701833
商品封装: HVSSOP-10-EP-0.5mm
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

LM3409、LM3409-Q1、LM3409HV 和 LM3409HV-Q1 是用于降压（Buck）电流调节器的P通道MOSFET（PFET）控制器。它们提供了宽输入电压范围、具有低可调阈值电压的高端差分电流检测以及在热增强型10引脚HVSSOP封装中的快速输出使能/禁用功能。这些特性使得LM3409系列器件非常适合用作驱动LED的恒流源，其中前向电流可达5A。

LM3409器件使用恒定关断时间（COFT）控制来调节精确的恒定电流，而无需外部控制环路补偿。模拟和PWM调光易于实现，并且能够提供高度线性的调光范围和出色的对比度。可编程欠压锁定（UVLO）、低功耗关断和热关断功能完善了其特性集。

商品特性

2-Ω，1-A峰值MOSFET栅极驱动
VIN范围：6 V至42 V（LM3409，LM3409-Q1）
VIN范围：6 V至75 V（LM3409HV，LM3409HVQ1）
差分高压侧电流检测
周期电流限制
无需控制环路补偿
10,000:1 PWM调光范围
250:1模拟调光范围
支持全陶瓷输出电容和无电容输出
低功耗关断和热关断
热增强型10引脚HVSSOP封装

应用领域

LED驱动器
恒流源
车用照明
通用照明

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	6V~42V
	开关频率	-
	通道数	1
	调光	PWM；模拟

	属性	参数值
	特性	过流保护(OCP)；过温保护(OTP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
