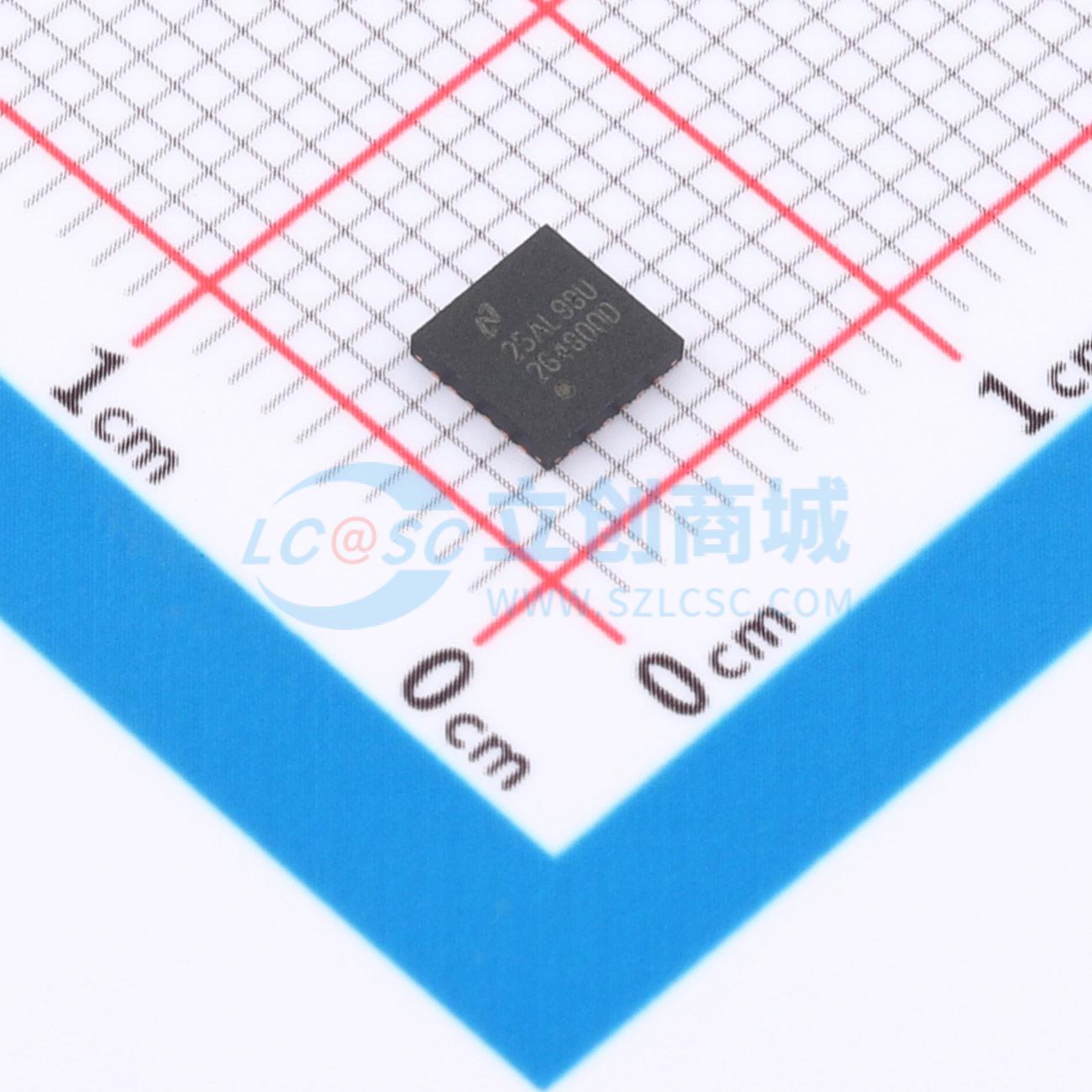

温馨提醒：图片仅供参考，商品以实物为准

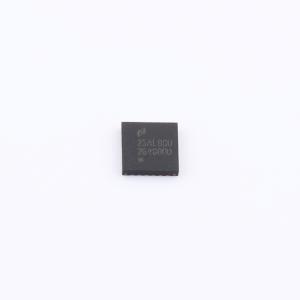

LM26480QSQX-8D/NOPB
LM26480QSQX-8D/NOPB
- 描述
- LM26480-Q1 支持外部配置的双路 1.5A 降压直流/直流和双路 300mA 线性稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM26480QSQX-8D/NOPB
- 商品编号
- C701820
- 商品封装
- WQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | - | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | - | |
| 工作温度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | - | |
| 拓扑结构 | - | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
LM26480-Q1是经过汽车认证的多功能电源管理单元(PMU)，针对低功耗数字应用进行了优化。此器件集成了两个高效的1.5A降压直流/直流转换器和两个300mA线性稳压器。直流/直流降压转换器提供的典型效率为96%，可实现最低功耗。该器件可提供软启动、欠压锁定、电流过载保护、热过载保护功能，还具有内部上电复位(POR)电路，可监控降压转换器1和2上的输出电压电平。
商品特性
- 符合汽车应用标准
- 具有符合AEC Q100的下列结果：器件温度1级：-40°C至+125°C的环境工作温度范围
- 输入电压：2.8V至5.5V
- 兼容高级应用处理器和现场可编程门阵列(FPGA)
- 两个低压差线性稳压器(LDO)，用于为内部处理器的运行和I/O供电
- 精密的内部基准电压
- 热过载保护
- 电流过载保护
- 针对Buck1和Buck2提供外部上电复位功能
- 配有欠压闭锁检测器，用于监视输入电源电压
- 1.5A输出电流
- VOUT范围：Buck1：1.5A时为0.8V至2V；Buck2：1.5A时为1V至3.3V
- 效率高达96%
- FB电压精度为±3%
- 2MHz脉冲宽度调制(PWM)开关频率
- 低负载条件下从PWM模式自动切换到脉冲频率调制(PFM)模式
- 自动软启动
- VOUT为1V至3.5V
- FB电压精度为±3%
- 300mA输出电流
- 25mV压降（典型值）
- 使用LM26480-Q1并借助WEBENCH电源设计器创建定制设计
应用领域
- 内核数字电源
- 应用处理器外设I/O电源
