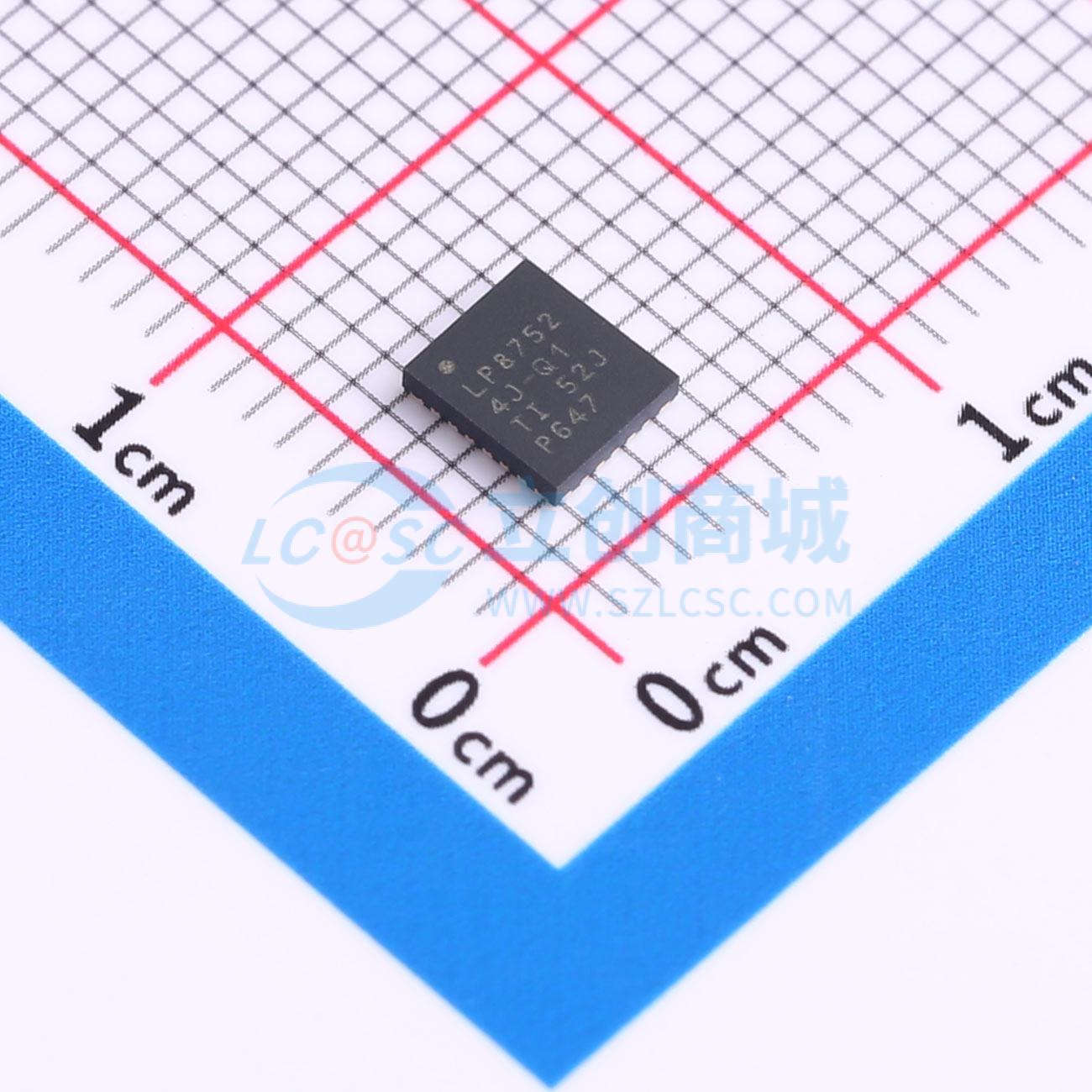

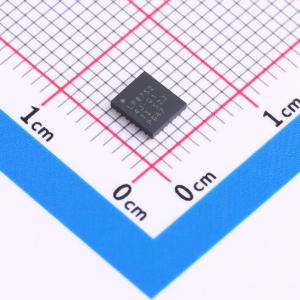

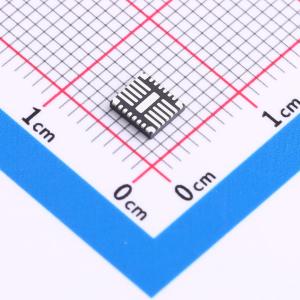

温馨提醒：图片仅供参考，商品以实物为准

LP87524JRNFRQ1

四通道4 MHz降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP87524J-Q1 是一款专为汽车应用设计的多相降压转换器,包含四个降压直流-直流转换器核心,配置为四个单相输出。该设备通过 I²C 兼容串行接口和使能信号进行控制。自动 PFM/PWM (AUTO模式) 操作在宽输出电流范围内最大化效率。该设备支持负载电流测量、远程调节输出和负载点调节,具有多种保护功能,包括过温警告和关断、过压和欠压保护等。
品牌名称: TI(德州仪器)
商品型号: LP87524JRNFRQ1
商品编号: C701982
商品封装: PFQFN-26-EP(4x4.5)
包装方式: 编带
商品毛重: 0.170625克(g)

商品参数

商品概述

LP87524B/J/P-Q1旨在满足各种汽车电源应用中最新处理器和平台的电源管理需求。该器件包含四个降压DCDC转换器内核，配置为4个单相输出。该器件通过I²C兼容串行接口和使能信号进行控制。自动PFM/PWM（自动模式）操作可在较宽的输出电流范围内实现效率最大化。LP87524B/J/P-Q1支持远程电压感应，以补偿稳压器输出端与负载点（POL）之间的IR压降，从而提高输出电压的精度。此外，开关时钟可强制进入PWM模式，还能与外部时钟同步，以最大程度减少干扰。 LP87524B/J/P-Q1器件支持在不添加外部电流检测电阻的情况下进行负载电流测量。此外，LP87524B/J/P-Q1支持可编程的启动和关断延迟以及与使能信号同步的序列。这些序列还可包含GPIO信号，用于控制外部稳压器、负载开关和处理器复位。在启动和电压变化期间，该器件控制输出压摆率，以最大程度减少输出电压过冲和浪涌电流。

商品特性

符合汽车应用标准，通过AEC-Q100认证，结果如下：– 器件温度等级1：环境工作温度范围为-40℃至+125℃
输入电压：2.8V至5.5V
输出电压：0.6V至3.36V
四个高效降压DC-DC转换器内核：– 总输出电流高达10A
输出电压压摆率3.8mV/μs
4MHz开关频率
扩频模式和相位交错
可配置通用I/O（GPIO）
I²C兼容接口，支持标准（100kHz）、快速（400kHz）、快速+（1MHz）和高速（3.4MHz）模式
带可编程屏蔽的中断功能
可编程电源良好信号（PGOOD）
输出短路和过载保护
过温警告和保护
过压保护（OVP）和欠压锁定（UVLO）

应用领域

汽车信息娱乐系统
仪表盘
雷达
摄像头电源

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交33单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.8V~5.5V
	输出电压	600mV~3.36V
	输出电流	4A
	开关频率	4MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	4
	拓扑结构	降压式
	静态电流(Iq)	57uA
	开关管(内置/外置)	内置
	输出类型	可调
