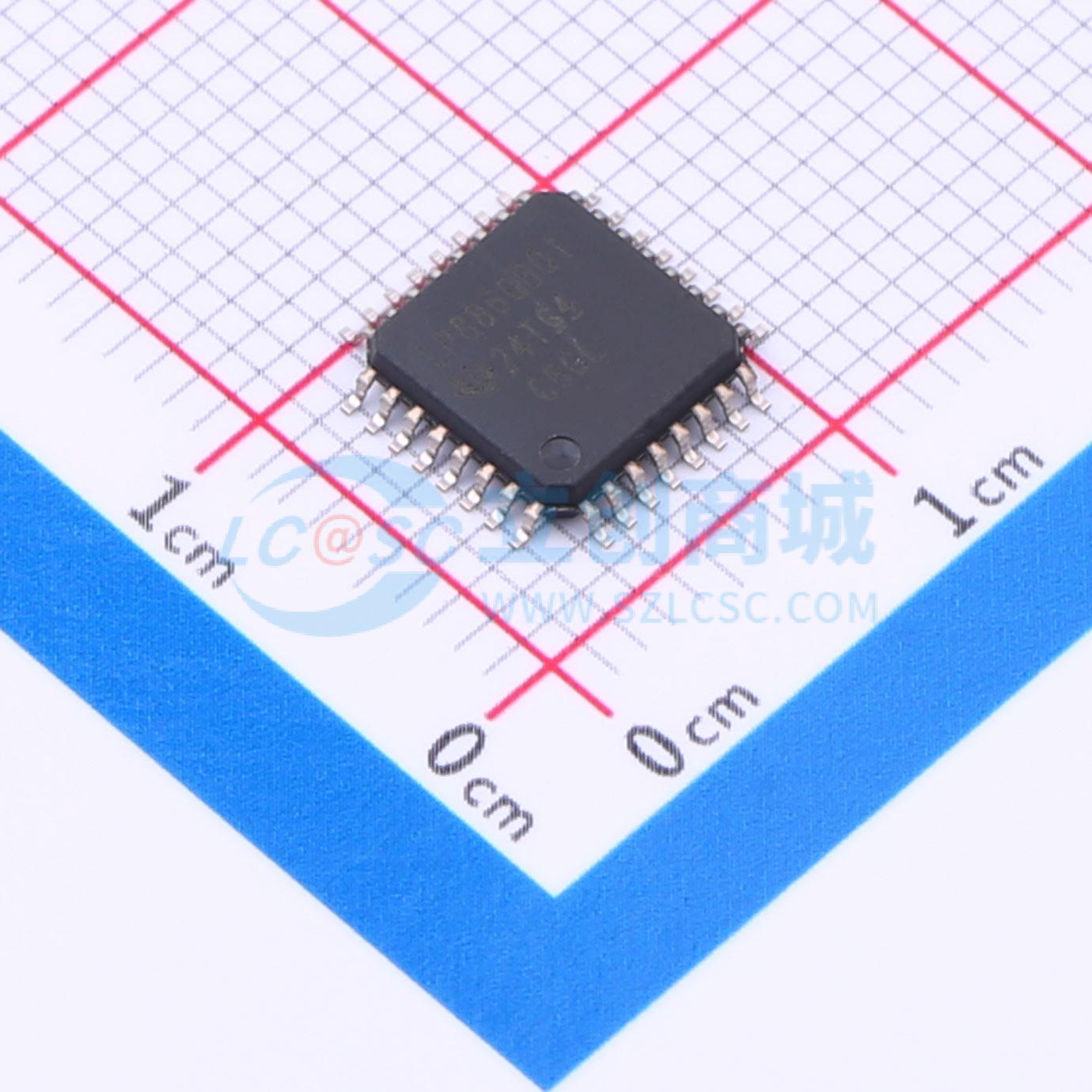

温馨提醒：图片仅供参考，商品以实物为准
LP8860BQVFPRQ1
汽车用高效LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP8860-Q1 汽车类低 EMI 高性能 4 通道 LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP8860BQVFPRQ1
- 商品编号
- C701986
- 商品封装
- HLQFP-32(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 3V~48V | |
| 开关频率 | 100kHz~2.2MHz | |
| 通道数 | 4 | |
| 输出电压 | 48V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 150mA | |
| 调光 | PWM；I2C | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 3% |
商品概述
LP8860-Q1 是具有升压控制器的汽车用高效LED 驱动器。该器件具有可通过PWM 输入信号、SPI 和/或 I²C 主机控制的4 路高精度电流阱。 升压转换器具有基于LED 电流阱余量电压的自适应输出电压控制。该特性可在所有条件下将电压调节到能够满足需要的最低水平，从而最大限度降低功耗。凭借宽范围可调频率，LP8860-Q1 能够避免调幅(AM) 射频波段的干扰。 LP8860-Q1 支持内置混合PWM 和电流调光，从而降低了EMI、延长了LED 使用寿命且提高了总光学效率。相移PWM 可减少人耳噪声和输出纹波。
商品特性
- 符合汽车应用
- 具有符合AEC-Q100 标准的下列特性：器件温度等级1： -40°C 至 +125°C 环境工作温度
- 输入电压工作范围：3V 至48V
- 四路高精度电流阱
- 电流匹配度为 0.5%（典型值）
- LED 灯串电流高达 150mA/通道
- 采用外部PWM 亮度控制，调光比大于13000:1
- 通过SPI 或 I²C 进行16 位调光控制
- 支持显示模式（全局调光）和群集模式（独立调光）
- 针对更高LED 驱动光效率的混合PWM 和电流调光
- 针对LED PWM 频率的同步具有介于100kHz 到2.2Mhz 之间的可编程开关频率和用于降低电磁干扰(EMI) 的扩频选项的升压控制器
- 升压同步输入 丰富的故障诊断
应用领域
- 汽车信息娱乐系统
- 汽车仪表盘
- 智能车镜
- 抬头显示屏(HUD)
- 中央信息显示屏(CID)
- 音视频导航(AVN)
