PGA870IRHDT
PGA870IRHDT
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- PGA870 高速全差分可编程增益放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- PGA870IRHDT
- 商品编号
- C702001

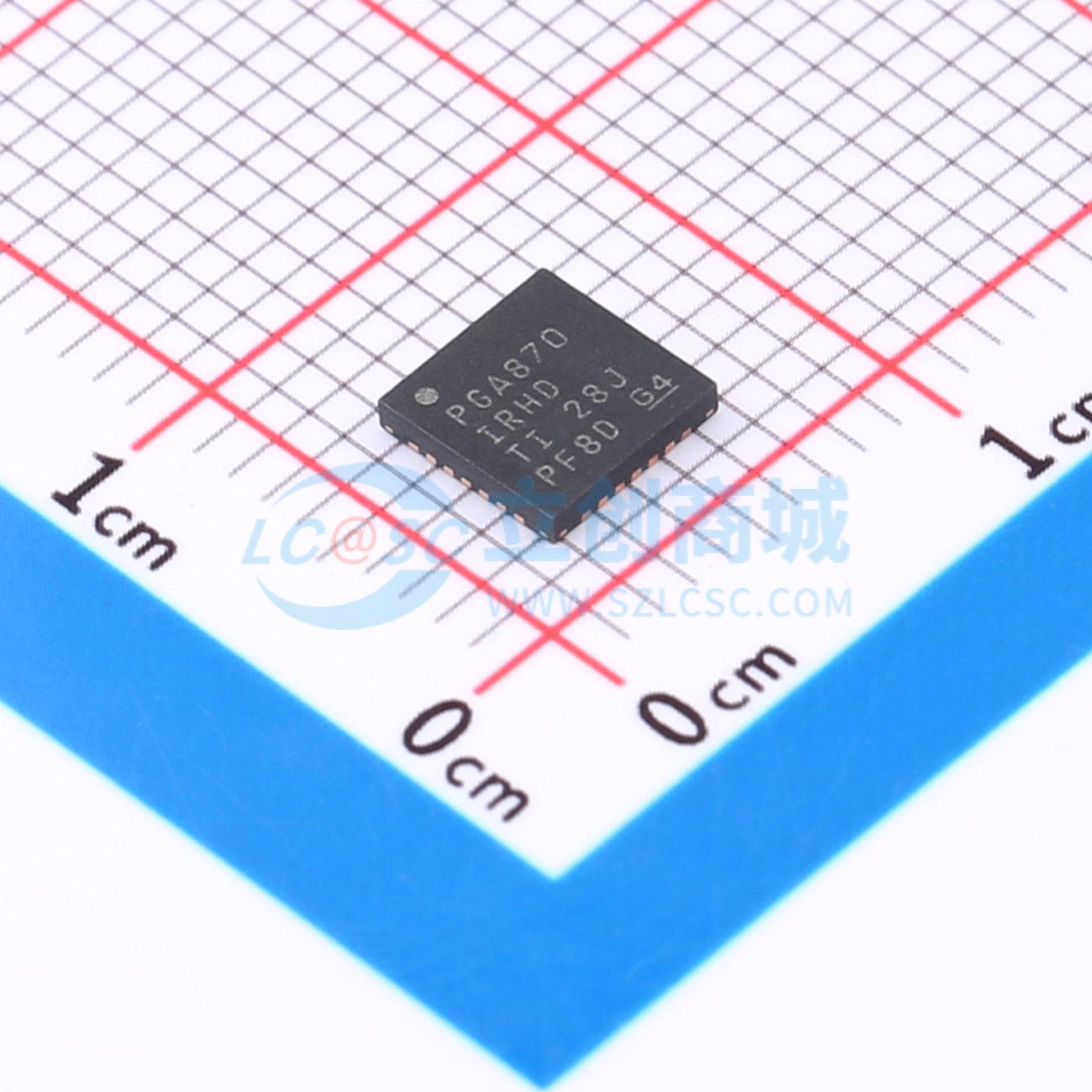

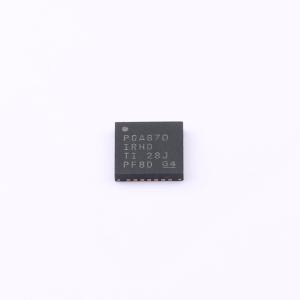

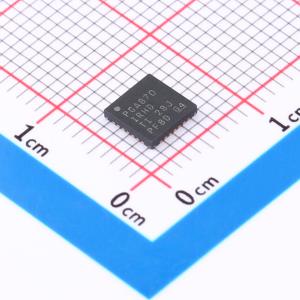

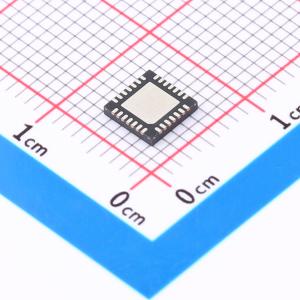

- 商品封装
- VQFN-28-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 54dB | |
| 输入失调电压(Vos) | 5mV | |
| 压摆率(SR) | 2900V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 20uV/℃ | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 差分 |
商品概述
PGA870是一款用于高速信号链和数据采集系统的宽带可编程增益放大器（PGA）。PGA870经过优化，可提供高带宽、低失真和低噪声，非常适合作为无线基站信号链应用中的14位模数转换器（ADC）驱动器。通过施加到并行接口的6位控制字，可在-11.5 dB至+20 dB的宽增益范围内以0.5 dB的增益步长进行调整。增益控制接口可配置为电平触发锁存器或边沿触发锁存器，也可置于非锁存（透明）模式。除了6位增益控制外，PGA870还包含一个掉电引脚（PD），可用于将器件置于低电流掉电模式。在此模式下，静态电流降至2 mA，但增益控制电路仍保持工作状态，允许在器件上电前设置PGA870的增益。PGA870采用QFN - 28 PowerPAD封装。
商品特性
- 宽带±5 V工作：650 MHz带宽、低阻抗、电压模式输出
- 宽增益范围：-11.5 dB至+20 dB
- 精确的0.5 dB增益步长
- 步间增益误差 = ±0.03 dB
- 二次谐波失真（HD₂）：100 MHz时为 - 93 dBc
- 三次谐波失真（HD₃）：100 MHz时为 - 88 dBc
- 三阶互调失真（IMD₃）：100 MHz时为 - 98 dBc，200 MHz时为 - 95 dBc
- 三阶输出截点（OIP3）：100 MHz时为 + 47 dBm；频率至300 MHz时超过 + 45 dBm
- 灵活的增益控制接口：支持锁存和非锁存选项，可在掉电状态下设置增益
- 快速建立和保持时间：2.5 ns
- 低禁用电流：2 mA
- 无铅（符合RoHS标准）环保封装
应用领域
- 可编程增益中频放大器：
- 差分信号链
- 单端到差分转换
- 快速增益控制环路，用于：测试/测量、数字无线电信号链
- 无线基站信号链的ADC驱动器：GSM、WCDMA、MC - GSM
- 雷达/测距系统
