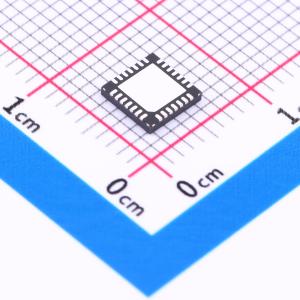

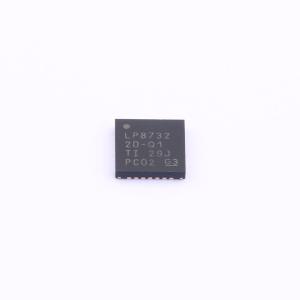

LP873220RHDRQ1
双路高电流降压转换器和双路线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP873220-Q1 用于 J6 入门处理器的汽车类双路 2A 降压转换器和双路线性稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP873220RHDRQ1
- 商品编号
- C701975
- 商品封装
- VQFN-28-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.8V~5.5V | |
| 输出电压 | 700mV~3.36V | |
| 输出电流 | 2A；2A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 4 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LP873220-Q1 旨在满足汽车摄像头和雷达应用中新型处理器和平台的电源管理要求。该器件具有两个降压直流/直流转换器、两个线性稳压器以及两个通用数字输出信号。该器件由 I2C 兼容串行接口和使能信号进行控制。 自动 PWM/PFM（AUTO 模式）运行，可在较宽输出电流范围内提供高效率。LP873220-Q1 支持远程电压感应，可补偿稳压器输出与负载点 (POL) 之间的 IR 压降，从而提高输出电压的精度。此外，可以强制开关时钟进入 PWM 模式以及将其与外部时钟同步，从而更大限度地降低干扰。 LP873220-Q1 器件还支持可编程启动、关断延迟与时序控制（包括与使能信号同步的 GPO 信号）。在启动和电压变化期间，器件会对输出转换率进行控制，从而更大限度地减小输出电压过冲和浪涌电流。
商品特性
- 具有符合 AEC-Q100 标准的下列特性
- 器件温度等级 1: -40°C 至 +125°C 环境工作温度范围
- 输入电压：2.8V 至 5.5V
- 两个高效降压直流/直流转换器
- 输出电压：0.7V 至 3.36V
- 最大输出电流为 2A
- 可编程输出电压压摆率范围：0.5mV/µs 至 10mV/µs
- 2MHz 开关频率
- 用于降低 EMI 的扩频模式和相位交错
- 两个线性稳压器
- 输入电压：2.5V 至 5.5V
- 输出电压：0.8V 至 3.3V
- 最大输出电流为 300mA
- 可配置通用输出信号 G
- 具有可编程屏蔽的中断功能
- 可编程电源正常信号 (PGOOD)
- 输出短路和过载保护
- 过热警告和保护
- 过压保护 (OVP) 和欠压锁定 (UVLO)
- 具有可湿性侧面的 28 引脚、5mm×5mm QFN 封装
应用领域
- 汽车音响主机和仪表组
- 汽车摄像头模块
- 环视系统 ECU
- 雷达系统 ECU
- 汽车显示屏
