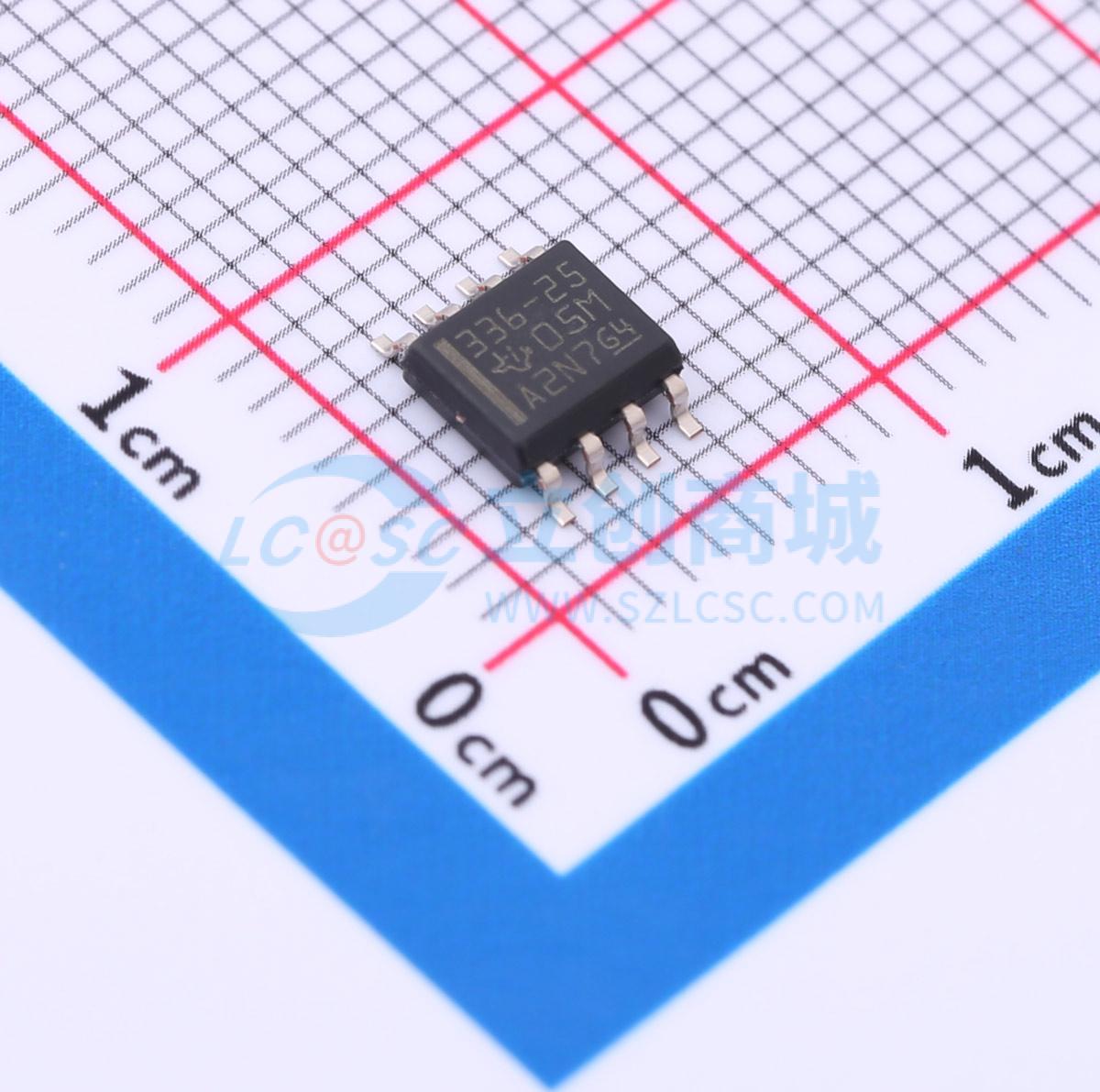

LM336DR-2-5

2.5-V 集成参考电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM336-2.5 具有 0°C 至 70°C 工作温度范围的 2.5V 集成参考电路
品牌名称: TI(德州仪器)
商品型号: LM336DR-2-5
商品编号: C701825
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

LM236 - 2.5、LM336 - 2.5和LM336B - 2.5集成电路是精密的2.5V并联稳压二极管。这些基准电路可作为低温系数的2.5V齐纳二极管工作，动态阻抗为0.2Ω。电路上提供的第三个端子可方便地微调基准电压和温度系数。该系列可用作数字电压表、电源或运算放大器电路的精密2.5V低压基准（Vz）。2.5V电压基准便于从5V逻辑电源获得稳定的基准。该系列器件作为并联稳压器工作，可作为正电压基准或负电压基准使用。 LM236 - 2.5的工作温度范围为 - 25°C至85°C。LM336 - 2.5和LM336B - 2.5的工作温度范围为0°C至70°C。

商品特性

低温系数
宽工作电流范围：400μA至10mA
动态阻抗0.27Ω
提供±1%容差
规定的温度稳定性
易于微调以实现最小温度漂移
快速开启

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	-
	输出电压	2.5V
	输出电流	10mA
	精度	±1%

	属性	参数值
	温度系数	-
	电压基准类型	并联
	静态电流(Iq)	-
	最小阴极电流调节	400uA
	工作温度	0℃~+70℃
