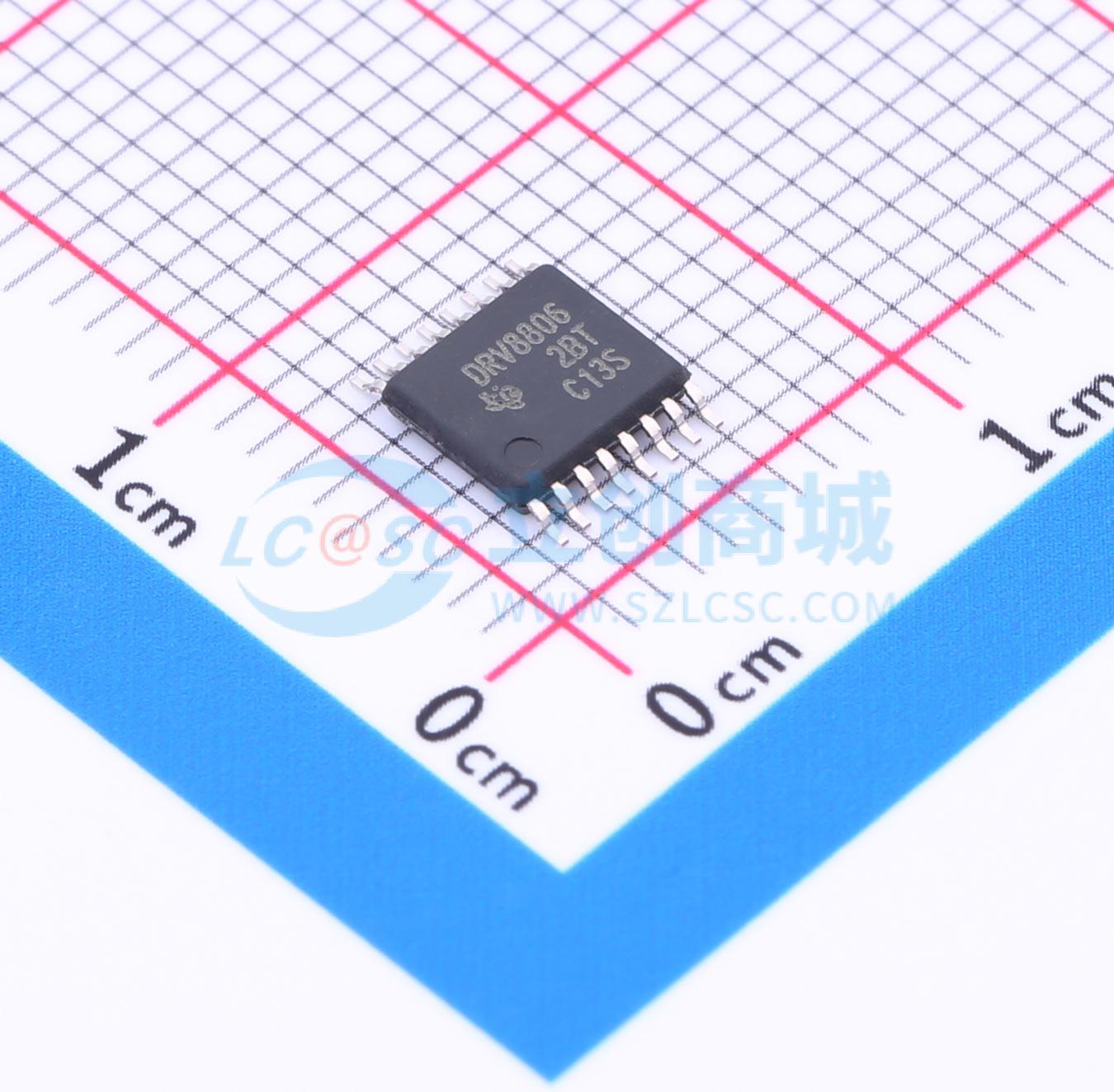

DRV8806PWPR
DRV8806 四通道串行接口低侧驱动器IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV8806 具有串行控制和开路负载检测功能的 40V、3A、四路低侧电机驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8806PWPR
- 商品编号
- C701794
- 商品封装
- HTSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 输出电流 | - | |
| 接口类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集成开关 | - | |
| 导通电阻 | 500mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
DRV8806 提供了一个具有过流保护的4 通道低侧驱动器。它具有内置的用来钳制由电感负载生成的关闭瞬态的二极管，可被用于驱动单极步进电机、直流电机、继电器、螺线管、或者其它负载。 DRV8806 能够提供高达2A（单通道打开）或者1A（所有通道打开）持续输出电流（25°C 时有足够的印刷电路板(PCB) 散热） 提供一个用于控制输出驱动器的串行接口。可通过串行接口读取故障状态。多个DRV8806 器件可被连在一起共同使用一个单一串行串口。 内置的关断功能可提供过流保护、短路保护、欠压闭锁和过热保护，具体故障由故障输出引脚来指示。 DRV8806 采用16 引脚散热薄型小外形尺寸(HTSSOP) 封装（环境友好型：符合RoHS 标准且无锑/无溴）。
商品特性
- 4 通道受保护低侧驱动器
- 4 个具有过流保护功能的NMOS 场效应晶体管(FET)
- 集成感应钳位二极管
- 串行接口
- 开路/短路负载检测
- 每通道最大2A 驱动电流（单通道打开）/ 1A（所有通道打开）（25°C 时）
- 8.2V 至40V 运行电源电压范围
- 耐热增强型表面贴装
应用领域
- 继电器驱动器
- 单极步进电机驱动器
- 螺线管驱动器
- 常见低侧开关应用
