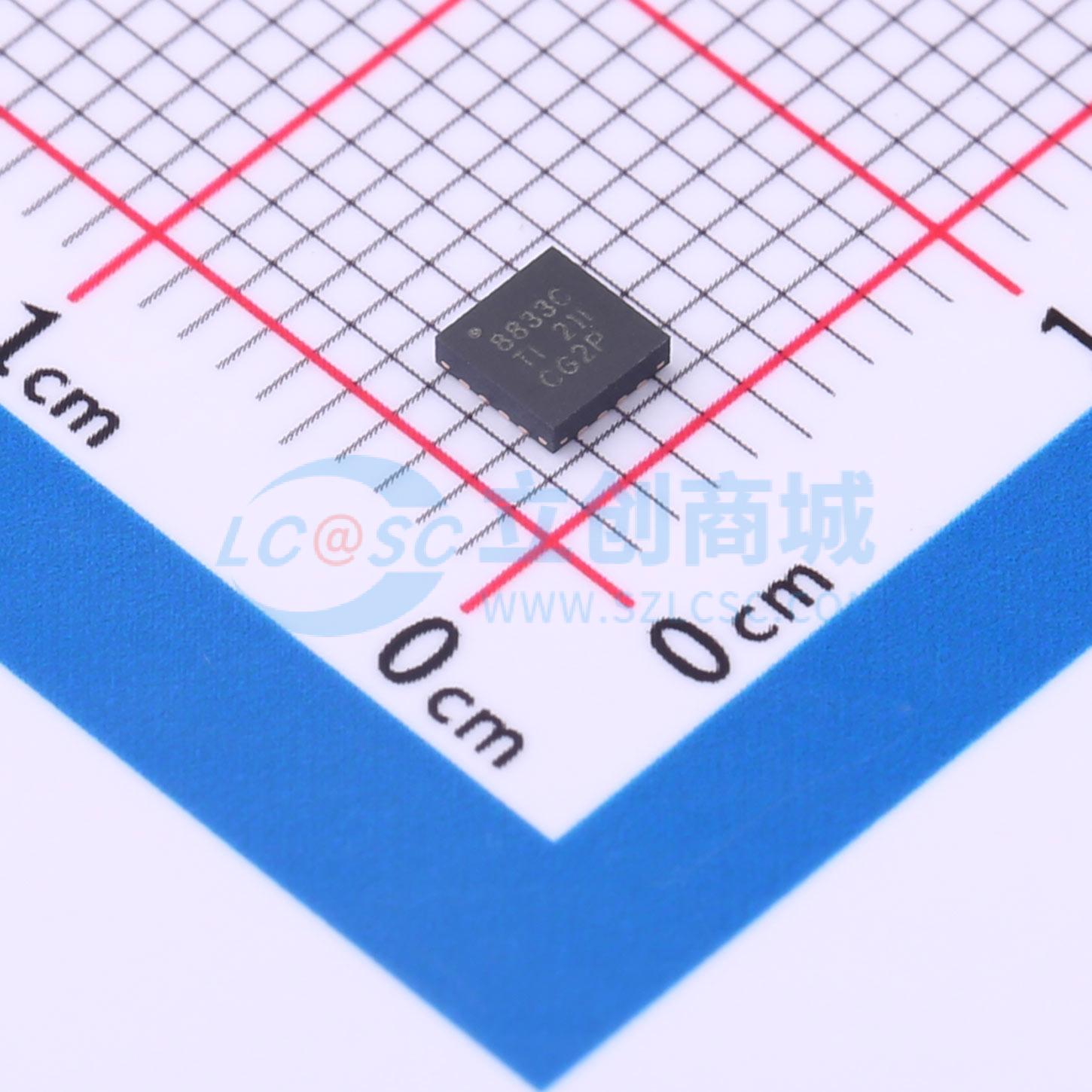

DRV8833CRTER

双路H桥电机驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8833C 具有电流调节功能的 10.8V、1A、双路 H 桥电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8833CRTER
商品编号: C701801
商品封装: WQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.061克(g)

商品参数

商品概述

DRV8833C为玩具、打印机及其他机电一体化应用提供了一款双桥电机驱动器解决方案。该器件具有两个H桥驱动器，能够驱动两个直流电刷电机、一个双极性步进电机、螺线管或其它电感性负载。每个H桥输出都包括一对N通道和P通道金属氧化物半导体场效应晶体管(MOSFET)以及用于调节绕组电流的电路。借助正确的印刷电路板(PCB)设计，DRV8833C的每个H桥能够持续驱动高达700mA RMS（或DC）（在25°C采用5V VM电源时）。该器件可支持每个H桥高达1A的峰值电流。在较低的VM电压条件下，电流能力略有下降。输出引脚发生故障时，还可提供用于过流保护、短路保护、UVLO和过热保护的内部关断功能。另外，还提供了一种低功耗睡眠模式。

The DRV8833C device is an integrated motor driver solution for brushed DC or bipolar stepper motors. The device integrates two PMOS + NMOS H-bridges and current regulation circuitry. The DRV8833C can be powered with a supply voltage from 2.7 to 10.8 V and can provide an output current up to 700 mA RMS. A simple PWM interface allows easy interfacing to the controller circuit. The current regulation is a 20-μs fixed off-time slow decay. The device includes a low-power sleep mode, which lets the system save power when not driving the motor.

商品特性

带电流控制的双H桥电机驱动器
可驱动1个或2个直流电机或者1个步进电机
低导通电阻：高侧 + 低侧 (HS + LS)=1735mΩ（25°C时的典型值）
散热薄型小外形尺寸PWP (HTSSOP) 封装
- 每个H桥的均方根(RMS)电流为0.7A，峰值1A
- 并行模式下RMS为1.4A
四方扁平无引线RTE (QFN) 封装
- 每个H桥的均方根(RMS)电流为0.6A，峰值1A
- 并行模式下RMS为1.2A
宽电源电压范围：2.7V至10.8V
集成电流调节
小型封装尺寸
- 16HTSSOP (PowerPAD) 5.00×6.40mm
- 16 QFN (PowerPAD) 3.00×3.00mm
保护特性
- VM欠压闭锁(UVLO)
- 过流保护(OCP)
- 热关断(TSD)
- 故障指示引脚(nFAULT)

应用领域

销售点打印机
视频安保摄像机
办公自动化设备
游戏机
机器人
电池供电式玩具

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	2.7V~10.8V
	输出电流	600mA
	H桥数量	2

	属性	参数值
	驱动类型	双极驱动
	集成开关	是
	导通电阻	1.735Ω
	工作温度	-40℃~+85℃
