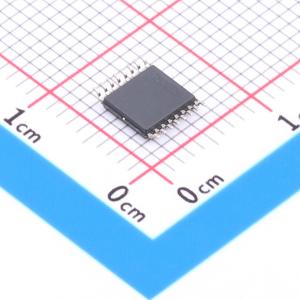

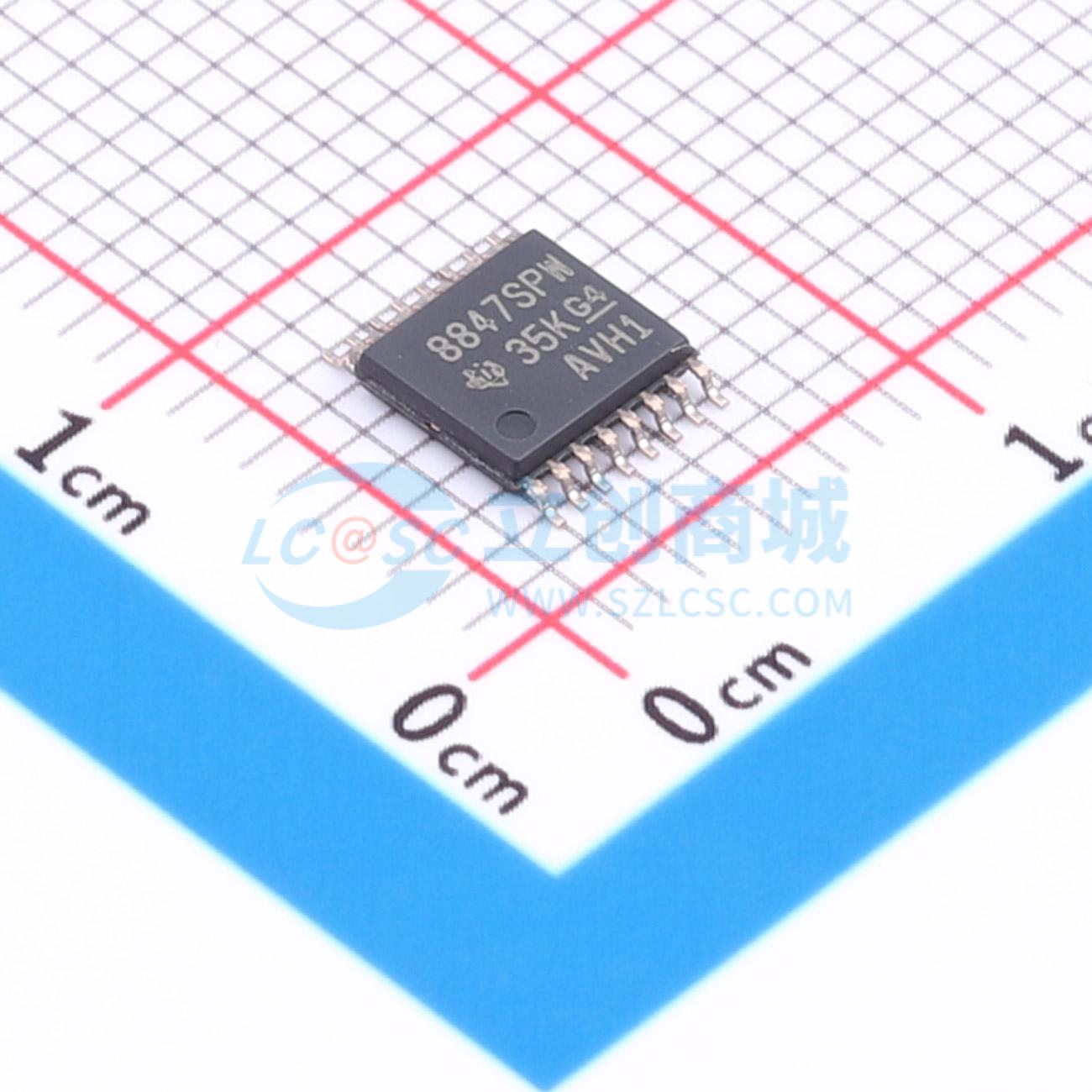

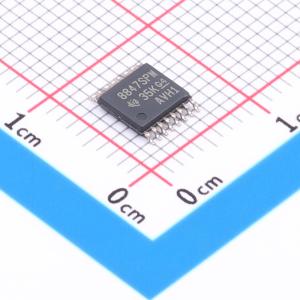

温馨提醒：图片仅供参考，商品以实物为准

DRV8847SPWR

双路H桥电机驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8847 具有电流调节和独立半桥控制的 18V、2A 双通道 H 桥电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8847SPWR
商品编号: C701804
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.205502克(g)

商品参数

商品概述

DRV8847器件是一款适用于工业应用、家用电器、ePOS打印机以及其他机电产品的双H桥电机驱动器。本器件可用于驱动两个直流电机、一个双极步进电机或继电器等其他负载。借助简单的PWM接口，可与控制器轻松连接。DRV8847器件由单一电源供电，支持2.7V至18V的宽输入电源范围。驱动器的输出级由配置为两个全H桥的N沟道功率MOSFET构成，用于驱动电机绕组或四个独立半桥（位于独立桥接式接口）。固定关断时间控制电桥中的峰值电流，该电流能够驱动一个1A的负载（并行模式下25°C TA时，在散热适当的条件下，可驱动2A的负载）。提供了低功耗睡眠模式，以通过关断大量内部电路实现较低的静态电流消耗。此外，附带的扭矩标量能够通过数字输入引脚动态调节输出电流。该特性可降低控制器所需电流，实现更低功耗。还提供了各种内部保护功能，如欠压锁定、每个FET的过流保护、短路保护、开路负载检测和过热保护等。故障状态通过nFAULT引脚指示。I2C器件版本(DRV8847S)提供详细诊断。

商品特性

双路H桥电机驱动器
单路或双路刷式直流电机
一个双极步进电机
电磁阀负载
2.7V至18V工作电压范围
每个H桥均提供高输出电流
TA = 25°C时，驱动器电流为1A RMS
并行模式下TA = 25°C时，驱动器电流为2A RMS
VM > 5V时具有低导通电阻
TA = 25°C时，RDS(ON) (HS + LS)为1000mΩ
多种控制接口选项
4引脚接口
2引脚接口
并联桥接式接口
独立桥接式接口
采用20μs固定关断时间进行电流调节
输出电流调节至50%的扭矩标量
支持1.8V、3.3V、5V逻辑输入
低功耗睡眠模式
VVM = 12V、TA = 25°C时，睡眠模式电源电流为1.7μA
提供I2C器件版本(DRV8847S)
I2C寄存器上显示详细诊断
多从运行支持
支持标准和快速I2C模式
小型封装和尺寸
16引脚TSSOP（无散热垫）
16引脚HTSSOP PowerPAD封装
16引脚WQFN热封装
内置保护特性
VM欠压锁定
过流保护
开路负载检测
热关断
故障条件指示引脚(nFAULT)

应用领域

冰箱风门和制冰机
洗衣机、烘干机和洗碗机
电子销售终端(ePOS)打印机
舞台照明设备
微型断路器和智能仪表

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	2.7V~18V
	输出电流	1A
	H桥数量	2

	属性	参数值
	驱动类型	双极驱动
	接口类型	I2C
	集成开关	是
	导通电阻	1Ω
	工作温度	-40℃~+85℃
