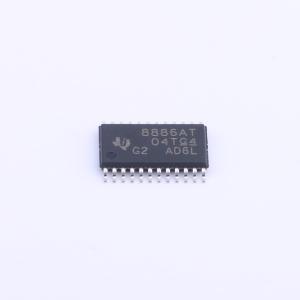

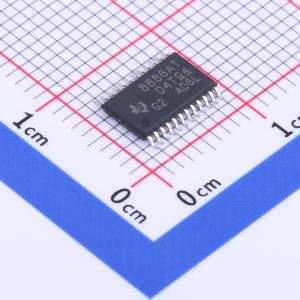

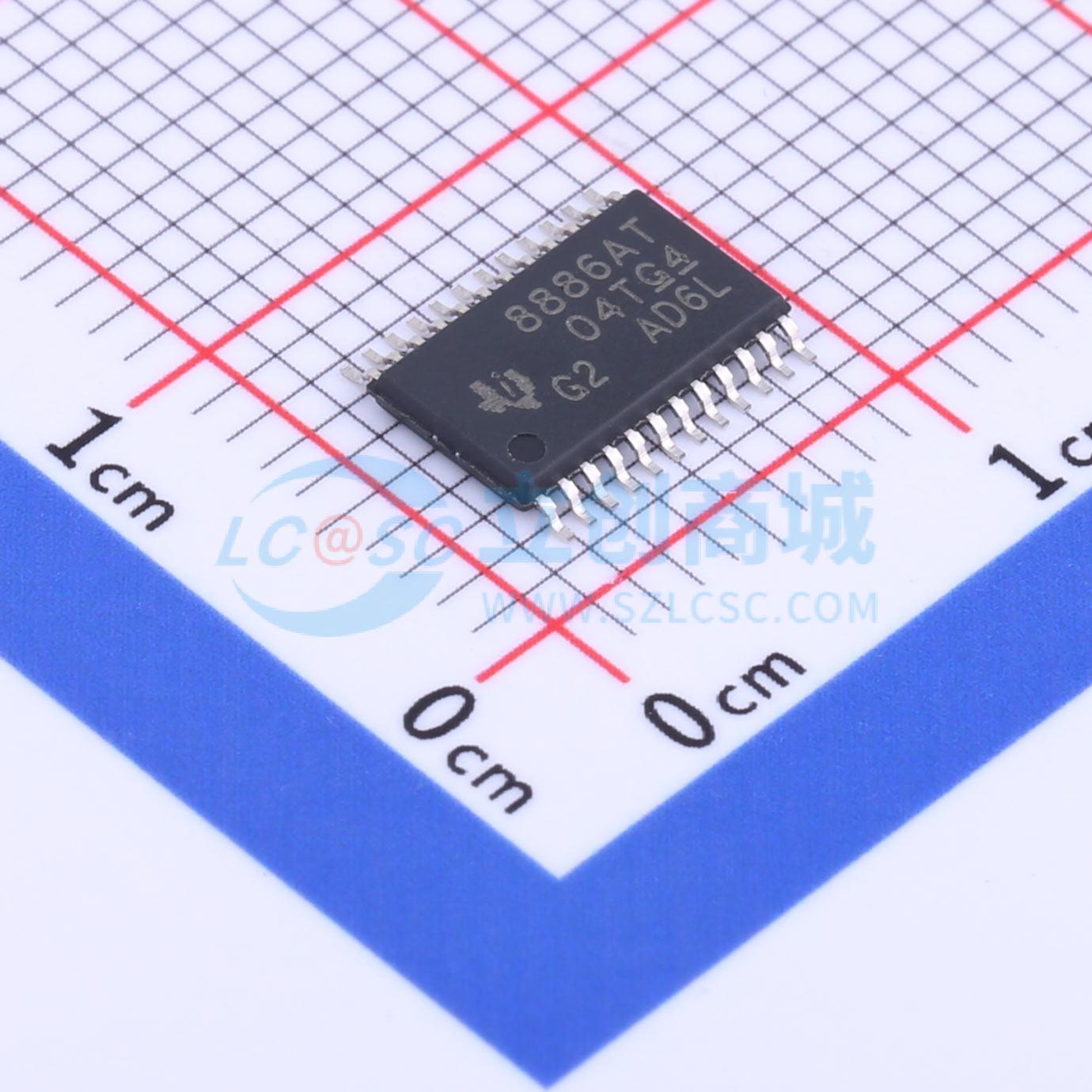

DRV8886ATPWPR
1.4A 37V电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV8886AT 具有集成电流检测和智能调优技术的 37V、2A 双极步进电机驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8886ATPWPR
- 商品编号
- C701811
- 商品封装
- HTSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 输出电流 | - | |
| 步长细分 | 16 |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 集成开关 | - | |
| 导通电阻 | 550mΩ | |
| 工作温度 | -40℃~+125℃ |
商品概述
DRV8886AT是一款适用于工业和消费终端设备应用的步进电机驱动器。该器件完全集成了两个N沟道功率MOSFET H桥驱动器、一个微步进分度器和集成式电流检测功能。DRV8886AT能够驱动高达2 A满量程或1.4 A均方根输出电流（24 V且TA = 25°C，具体取决于PCB设计）。 DRV8886AT采用内部电流检测架构，无需两个外部功率检测电阻，节省了PCB面积和系统成本。DRV8886AT采用内部PWM电流调节方案，可在智能调谐自适应衰减技术、慢速和混合衰减选项之间进行调节。智能调谐自适应衰减技术可自动调整以实现最佳电流调节性能，并补偿电机变化和老化效应。 简单的STEP/DIR接口允许外部控制器管理步进电机的方向和步进速率。该器件可配置为从整步到1/16微步的不同步进模式。通过专用的nSLEEP引脚提供低功耗睡眠模式，以实现极低的待机静态电流。 该器件具备针对电源欠压、电荷泵故障、过流、短路和过热的保护功能。故障状态由nFAULT引脚指示。
商品特性
- PWM微步进步进电机驱动器
- 高达1/16微步
- 非圆形和标准1/2步进模式
- 集成电流检测功能
- 无需检测电阻
- ±6.25%满量程电流精度
- 智能调谐自适应衰减技术、慢速和混合衰减选项
- 8至37 V工作电源电压范围
- 低RDS(ON)：24 V、25°C时，高侧 + 低侧为550 mΩ
- 高电流容量
- 每桥3 A峰值电流
- 每桥2 A满量程电流
- 每桥1.4 A均方根电流
- 动态和固定关断时间PWM电流调节
- 简单的STEP/DIR接口
- 低电流睡眠模式（20 μA）
- 小封装和小尺寸
- 24 HTSSOP PowerPAD封装
- 28 WQFN封装
- 保护功能：VM欠压锁定（UVLO）、电荷泵欠压（CPUV）、过流保护（OCP）、热关断（TSD）、故障状态指示引脚（nFAULT）
应用领域
- 双极步进电机
- 多功能打印机和扫描仪
- 激光打印机
- 3D打印机
- 自动柜员机和现金处理机
- 视频监控摄像头
- 办公自动化设备
- 工厂自动化和机器人技术
