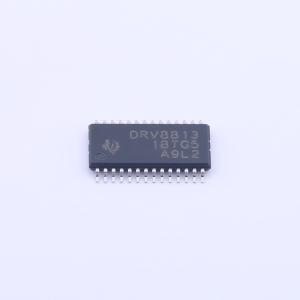

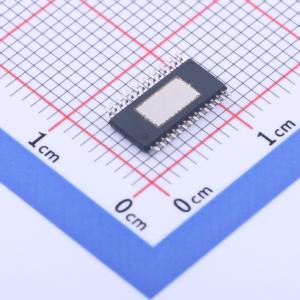

DRV8813PWPR
双桥电机控制集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV8813 具有电流调节功能的 45V、2.5A 双极步进或双通道 H 桥电机驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8813PWPR
- 商品编号
- C701795
- 商品封装
- HTSSOP-28-EP
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 电机驱动电压(Vm) | 8.2V~45V | |
| 输出电流 | 2.5A | |
| H桥数量 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 驱动类型 | 双极驱动 | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | 200mΩ | |
| 工作温度 | -40℃~+150℃ |
商品概述
DRV8813为打印机、扫描仪和其他自动化设备应用提供了集成电机驱动解决方案。该器件有两个H桥驱动器，可驱动双极步进电机或两个直流电机。每个输出驱动模块由配置为全H桥的N沟道功率MOSFET组成，用于驱动电机绕组。DRV8813可提供高达2.5 A的峰值电流或1.75 A的均方根输出电流（在24 V和25℃条件下，配备适当的散热装置）。 简单的并行数字控制接口与行业标准器件兼容。衰减模式可编程。 内置关断功能，用于过流保护、短路保护、欠压锁定和过温保护。 DRV8813采用带PowerPAD的28引脚HTSSOP封装（环保：符合RoHS标准且无锑/溴）。
商品特性
- 8.2 V至45 V工作电源电压范围
- 在24 V和环境温度TA = 25℃时，最大驱动电流为2.5 A
- 双H桥电流控制电机驱动器
- 驱动双极步进电机或两个直流电机
- 四级绕组电流控制
- 多种衰减模式
- 混合衰减
- 慢速衰减
- 快速衰减
- 行业标准并行数字控制接口
- 低电流睡眠模式
- 内置3.3 V参考输出
- 小封装和小尺寸
- 保护功能：过流保护（OCP）、热关断（TSD）、VM欠压锁定（UVLO）、故障状态指示引脚（nFAULT）
应用领域
- 自动取款机
- 货币处理机
- 视频监控摄像头
- 打印机
- 扫描仪
- 办公自动化设备
- 游戏机
- 工厂自动化机器人
