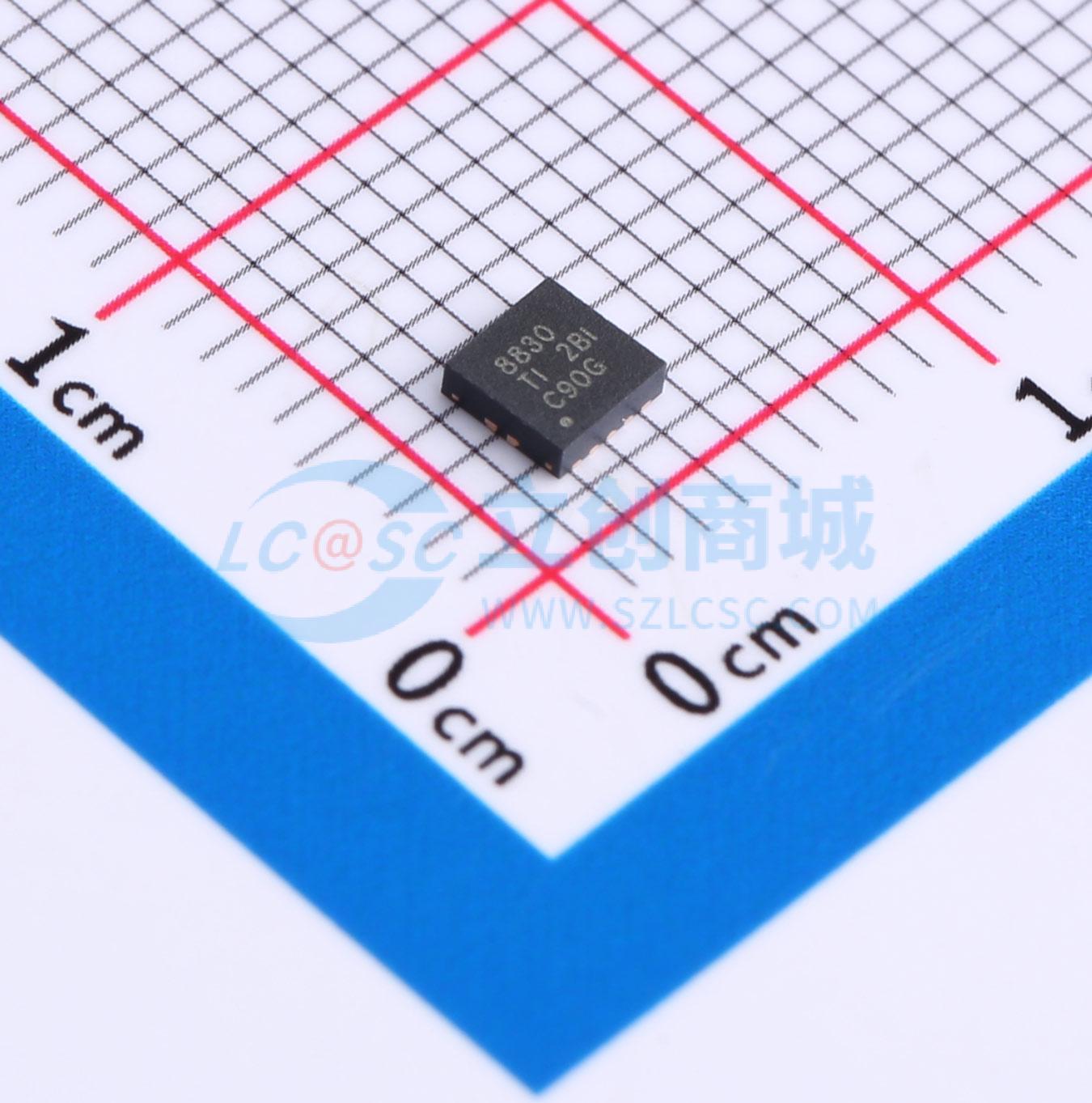

温馨提醒：图片仅供参考，商品以实物为准

DRV8830DRCR

1A 有刷直流电机驱动芯片 6.8V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DRV8830 具有速度调节和 I2C 控制的 7V、1A H 桥电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8830DRCR
商品编号: C701798
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.072克(g)

商品参数

商品概述

DRV8830是一款集成电机驱动解决方案，适用于低压或电池供电运动控制场景。该器件自带一个H桥驱动器，可驱动一个直流电机、一个步进电机的一相绕组，也可驱动螺线管等其他负载；输出驱动模块由配置为H桥的N沟道和P沟道功率MOSFET组成，用于驱动电机绕组。提供PWM调压方法，可在电池电压变化时维持恒定电机转速，延长电池使用寿命，输出电压通过兼容I2C的接口编程，使用内部电压基准和数模转换器。内置过流保护、短路保护、欠压锁定和过温保护功能，提供足够的PCB散热时，可输出最高1A的直流/均方根或峰值电流，工作电源电压范围为2.75V~6.8V，提供3mm×3mm 10引脚VSON封装和带PowerPAD的HVSSOP封装。

商品特性

H桥电压控制型电机驱动器，可驱动直流电机、步进电机一相绕组或其他执行器、负载
具备高效PWM电压控制功能，可在电源电压变化时维持恒定电机转速
MOSFET导通电阻低，高侧与低侧总导通电阻为450mΩ
最大直流/均方根或峰值驱动电流为1A
工作电源电压范围为2.75V~6.8V
睡眠模式典型电流为300nA
采用兼容I2C的串行接口，支持多地址选择，一条I2C总线最多可连接9个器件
集成限流电路和故障输出
采用热增强型表面贴装封装
内置过流保护、短路保护、欠压锁定、过温保护功能

应用领域

电池供电设备
打印机
机器人设备
相机
手机
电池供电玩具
小型执行器、泵类
低压或电池供电运动控制场景

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	1A
	峰值电流	1A
	工作电压	2.75V~6.8V

	属性	参数值
	接口类型	I2C
	导通电阻	450mΩ
	静态电流(Iq)	300nA
	工作温度	-40℃~+85℃
	功能特性	软启动；主动制动功能；电流采样/调节功能
