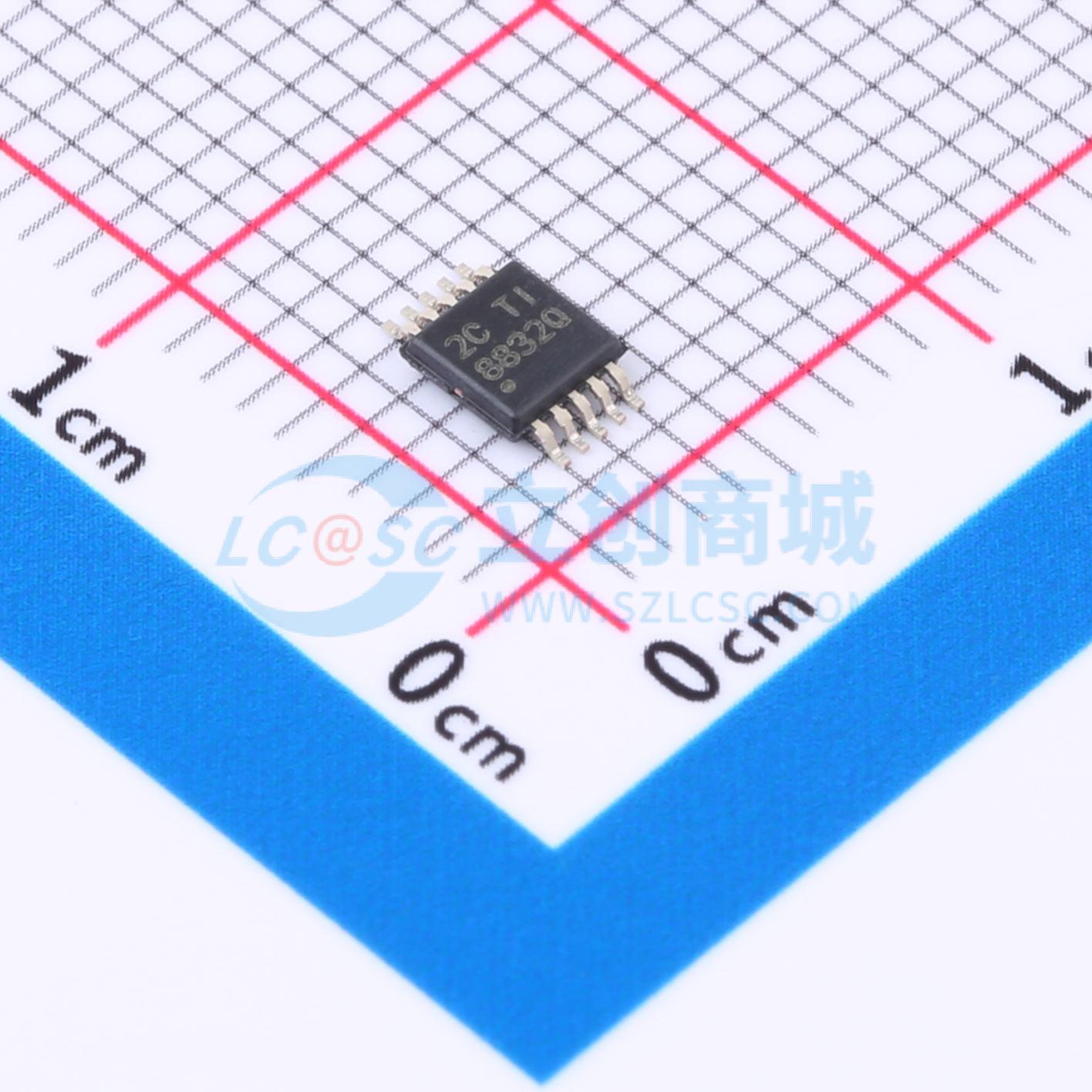

DRV8832QDGQRQ1

DRV8832-Q1为电池供电类玩具、打印机和其它低电压或者电池供电的运动控制类应用提供了一个集成的电机驱动器解决方案。此器件有一个H桥驱动器，并且能够驱动一个直流电机或者一个步进电机的绕组，以及其它诸如螺线管等的负载。输出驱动器块包括配置为一个H桥的N通道和P通道功率MOSFET以驱动电机绕组。 由于提供了足够的印刷电路板(PCB)散热，DRV8832-Q1能够提供高达1A的直流/RMS或峰值输出电流。它可在2.75V至6.8V的电源电压下工作。 为了在变化的电池电压上保持恒定的电机速度，同时又保持较长电池使用寿命，提供了一个PWM电压调节方法。一个输入引脚可实现经稳压电压的设定。还提供了一个内置电压基准输出。 提供了针对过流保护、短路保护、欠压锁定以及过热保护的内部保护功能。 DRV8832-Q1还提供了一个电流限制功能来在诸如电机启动或停止转动的情况下调节电机电流，以及一个将故障情况发送给主机处理器的故障输出引脚。 DRV8832-Q1采用具有PowerPAD的极小型3mm x 3mm 10引脚表面贴装小外形尺寸(MSOP)封装（环保型：符合RoHS标准且不含铅/溴）。

• 符合汽车应用要求
• 具有符合AEC-Q100的下列结果：
  • 器件温度1级：-40°C至125°C的环境运行温度范围
  • 器件人体模型(HBM)静电放电(ESD)分类等级H2
  • 器件充电器件模型(CDM) ESD分类等级C4B
• H桥压控电机驱动器
• 驱动直流电机，一个步进电机的绕组，或其它致动器/负载
• 高效脉宽调制(PWM)电压控制以实现变化电源电压时的恒定电机速度
• 低金属氧化物半导体场效应晶体管(MOSFET)导通电阻：高侧(HS) + 低侧(LS) 450mΩ
• 1A最大直流/均方根(RMS)或峰值驱动电流
• 2.75V至6.8V运行电源电压范围
• 300nA（典型值）睡眠模式电流
• 基准电压输出
• 电流限制电路
• 故障输出
• 耐热增强型表面贴装封装

• 由电池供电的设备：打印机、玩具、机器人、技术摄像机、电话
• 小型致动器，泵等
