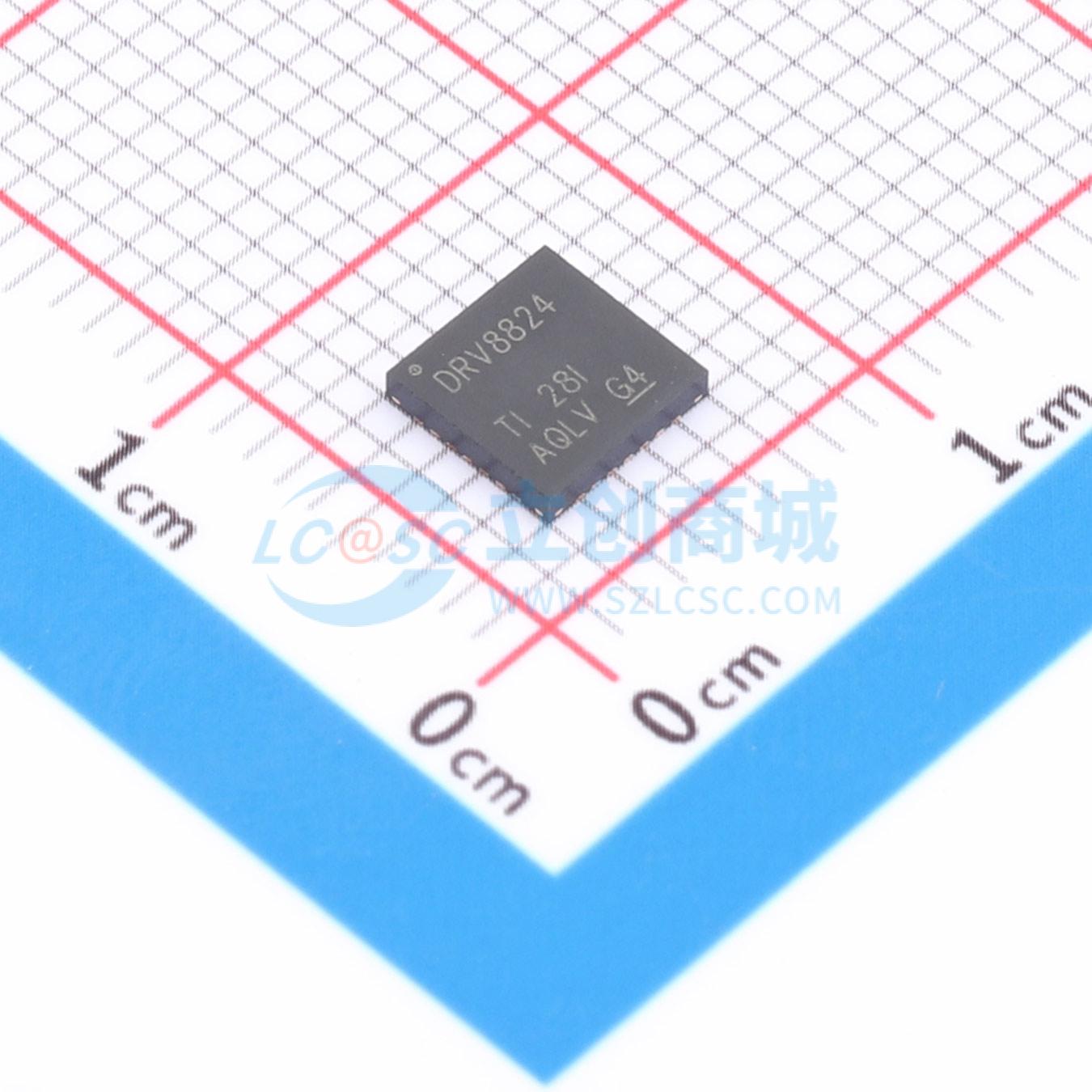

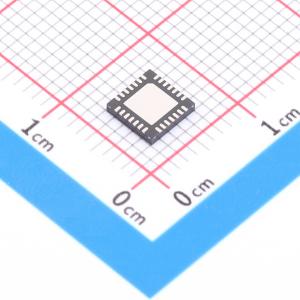

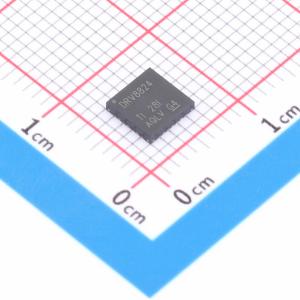

DRV8824RHDR

步进电机控制器IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8824 具有电流调节功能和 1/32 微步进的 45V、1.6A 双极步进电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8824RHDR
商品编号: C701797
商品封装: VQFN-28-EP(5x5)
包装方式: 编带
商品毛重: 0.299575克(g)

商品参数

商品概述

DRV8824 可为打印机、扫描仪以及其他自动化设备应用提供集成型电机驱动器解决方案。此器件具有两个 H 桥驱动器和一个微步进分度器，并且专门用来驱动一个双极步进电机。输出驱动器块包含被配置为全 H 桥的 N 沟道功率 MOSFET，以驱动电机绕组。DRV8824 能够从每个输出驱动高达 1.6A 的电流（在 24V 和 25°C 下，具有适当的散热）。一个简单的步进/方向接口可轻松连接到控制器电路。模式引脚可实现全步进到 1/32 步进模式的电机配置。可以配置衰减模式以便可以使用慢速衰减、快速衰减或混合衰减。低功耗睡眠模式可将部分内部电路关断，从而实现极低的静态电流和功耗。这种睡眠模式可通过专用的 nSLEEP 引脚来设定。为过流、短路、欠压锁定和过温提供内部关断功能。通过 nFAULT 引脚指示故障情况。

商品特性

PWM 微步进电机驱动器
内置微步进分度器
最高 1/32 微步进
多种衰减模式：
- 混合衰减
- 慢速衰减
- 快速衰减
8.2V 至 45V 宽工作电源电压范围
最大驱动电流为 1.6A（24V 且 TA = 25°C）
简单的 STEP/DIR 接口
低电流睡眠模式
内置 3.3V 基准输出
小型封装和外形尺寸
保护特性：
- 过流保护 (OCP)
- 热关断 (TSD)
- VMx 欠压锁定 (UVLO)
- 故障条件指示引脚 (nFAULT)

应用领域

自动柜员机
验钞机
视频安保摄像机
打印机
扫描仪
办公自动化设备
游戏机
工厂自动化
机器人

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	8.2V~45V
	输出电流	1.6A
	H桥数量	2
	驱动类型	双极驱动

	属性	参数值
	步长细分	32
	接口类型	-
	集成开关	是
	导通电阻	630mΩ
	工作温度	-40℃~+85℃
