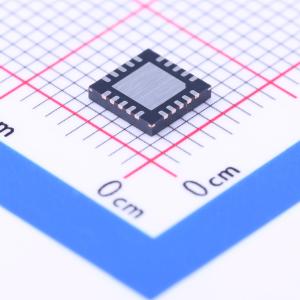

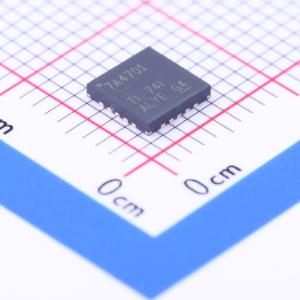

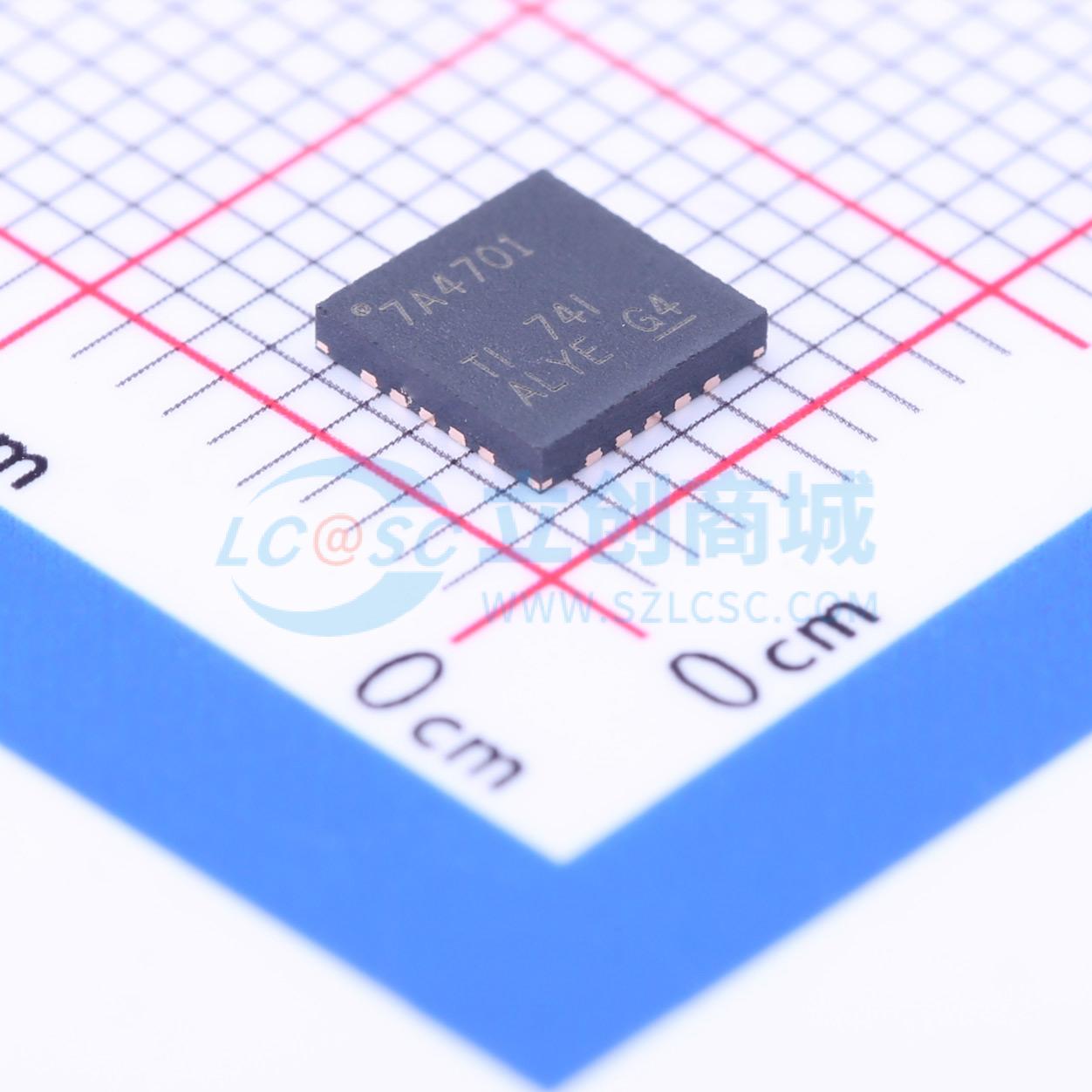

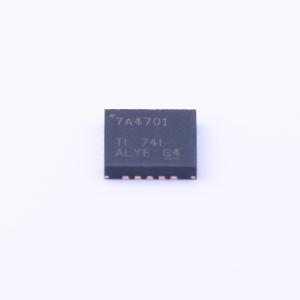

温馨提醒：图片仅供参考，商品以实物为准

TPS7A4701RGWT

1.4V~34V 1A 35V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS7A47 36V、1A、4.17μVRMS、RF LDO 稳压器
品牌名称: TI(德州仪器)
商品型号: TPS7A4701RGWT
商品编号: C68214
商品封装: VQFN-20-EP(5x5)
包装方式: 编带
商品毛重: 0.157克(g)

商品参数

商品概述

TPS7A47 是一款正电压 (+36V) 超低噪声 (4µVRMS) 低压降线性稳压器(LDO) 系列产品，能够提供1A 负载。用户可通过印刷电路板(PCB) 布局布线来编程设定TPS7A4700 输出电压（最高20.5V），无需外部电阻器或前馈电容器，从而减少了元件总数量。配置TPS7A4701 输出电压时，用户可通过PCB 布局编程设定（高达20.5V）或使用外部反馈电阻器调节（高达34V）。TPS7A47 由双极型技术设计而成，主要用于高准确度、高精度仪器仪表应用。在此类应用中，规整的电压轨对于系统性能的最大化至关重要。这种设计使其成为功率运算放大器，模数转换器(ADC)，数模转换器(DAC) 及其它关键应用（诸如医疗、射频(RF) 和测试测量应用）中高性能模拟电路的最佳选择。此外，TPS7A47 线性稳压器也非常适合于后置DC/DC 转换器稳压。通过滤除dc/dc 开关转换所固有的输出电压纹波，可确保在灵敏仪器仪表、测试和测量、音频和RF 应用中将系统性能最大化。

商品特性

输入电压范围：+3V 至 +36V
输出电压噪声：4µVRMS (10Hz, 100Hz)
电源纹波抑制：82dB (100Hz) ≥ 55dB (10Hz, 10MHz)
两个输出电压模式：
- ANY - OUT™版本（借助印刷电路板(PCB) 布局布线的用户可调输出）：无需外部反馈电阻器或者前馈电容器，输出电压范围：+1.4V 至 +20.5V
- 可调版本（仅适用于TPS7A4701）：输出电压范围：+1.4V 至 +34V
输出电流：1A
压降电压：1A 时为 307mV
与CMOS 逻辑电平兼容的启用引脚
内置固定电流限制和热关断
采用高性能散热封装：5mm×5mm 四方扁平无引线(QFN)
工作温度范围：-40°C 至 125°C

应用领域

压控振荡器(VCO)
频率合成器
测试和测量
仪器仪表、医疗和音频
RX，TX，和PA 电路
用于运算放大器，数模转换器(DAC)，模数转换器(ADC)，和其它高精度模拟电路的电源轨
后置DC/DC 转换器稳压和纹波滤除
基站和电信基础设施
+12V 和 +24V 工业用总线

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	35V
	输出电压	1.4V~34V
	输出电流	1A
	电源纹波抑制比(PSRR)	78dB@(1kHz)
	压差	450mV@(1A)

	属性	参数值
	静态电流(Iq)	-
	噪声	4.67uVrms
	特性	过热保护；过流保护；带使能；欠压锁定
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
