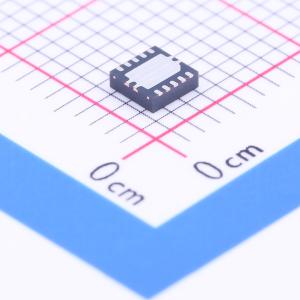

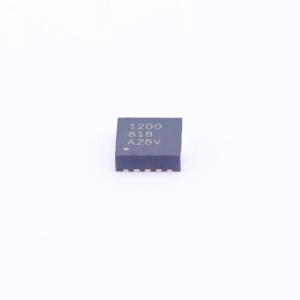

TPS51200DRCT

TPS51200 器件是一种灌电流和拉电流双倍数据速率（DDR）终端稳压器，专门设计用于低输入电压、低成本、低噪声且空间是关键考虑因素的系统。

TPS51200 保持快速瞬态响应，并且只需要最小 20 μF 的输出电容。TPS51200 支持远程检测功能以及 DDR、DDR2、DDR3、DDR3L、低功耗 DDR3 和 DDR4 VTT 总线终端所需的所有电源要求。

此外，TPS51200 提供了一个开漏 PGOOD 信号来监控输出调节，以及一个 EN 信号，该信号可用于在 DDR 应用中的 S3（挂起到 RAM）期间对 VTT 进行放电。

TPS51200 采用热效率高的 10 引脚 VSON 散热焊盘封装，符合绿色环保和无铅标准。其工作温度范围为 -40℃ 至 +85℃。

• 输入电压：支持2.5-V和3.3-V电源轨
• VLDOIN电压范围：1.1 V至3.5 V
• 源和汇终止调节器，包括下垂补偿
• 需要最小输出电容为20 μF（通常为3 x 10 μF MLCCs）用于内存终止应用（DDR）
• PGOOD用于监控输出调节
• EN输入
• REFIN输入允许灵活的输入跟踪，可以直接或通过电阻分压器
• 远程感应（VOSNS）
• ±10 mA缓冲参考（REFOUT）
• 内置软启动、UVLO和OCL
• 热关断
• 支持DDR、DDR2、DDR3、DDR3L、低功耗DDR3和DDR4 VTT应用
• 10引脚VSON封装，带热垫

• 内存终端调节器用于DDR、DDR2、DDR3、DDR3L、低功耗DDR3和DDR4
• 笔记本电脑、台式机和服务器
• 电信和数据通信
  • 基站
• LCD电视和PDP电视
• 复印机和打印机
• 机顶盒
