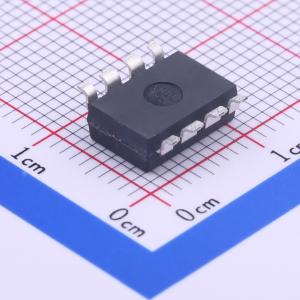

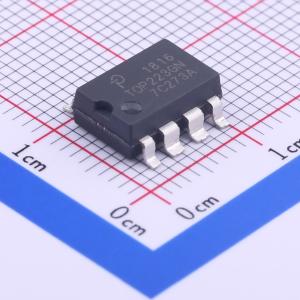

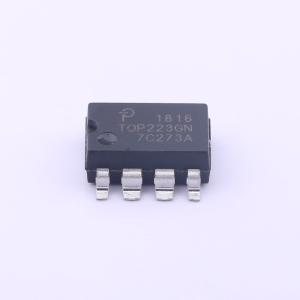

TOP223GN-TL

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: -
品牌名称: Power Integrations(帕沃英蒂格盛)
商品型号: TOP223GN-TL
商品编号: C70906
商品封装: SMD-8P
包装方式: 编带
商品毛重: 0.44克(g)

商品参数

	属性	参数值
	晶体管耐压	700V
	拓扑结构	反激式；正激式；升压式；降压式
	工作温度	-40℃~+150℃@(Tj)

商品概述

第二代TOPSwitch™-II系列比第一代TOPSwitch系列更具成本效益，并进行了多项改进。对于100/115/230 VAC输入，TOPSwitch-II系列的功率范围从100W扩展到150W；对于85 - 265 VAC通用输入，功率范围从50W扩展到90W。这使得TOPSwitch技术优势能够应用于许多新的领域，如电视、显示器、音频放大器等。许多重要的电路改进降低了对电路板布局和线路瞬变的敏感性，使设计更加容易。标准的8引脚PDIP封装选项降低了低功率、高效率应用的成本。该封装的内部引线框架使用六个引脚将芯片的热量直接传递到电路板上，无需使用散热片，从而降低了成本。TOPSwitch将开关模式控制系统所需的所有功能集成到一个三端单片IC中：功率MOSFET、PWM控制器、高压启动电路、环路补偿和故障保护电路。

商品特性

成本最低、元件数量最少的开关电源解决方案
与5W以上的线性电源相比具有成本竞争力
极低的AC/DC损耗 - 效率高达90%
内置自动重启和电流限制功能
具备锁存式热关断功能，提供系统级保护
可实现反激、正激、升压或降压拓扑结构
支持初级或光耦反馈
在不连续或连续导通模式下均能保持稳定
源极连接散热片，降低EMI
电路简单，设计工具丰富，缩短产品上市时间

应用领域

电视
显示器
音频放大器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	开关频率	100kHz
	最大占空比	67%
