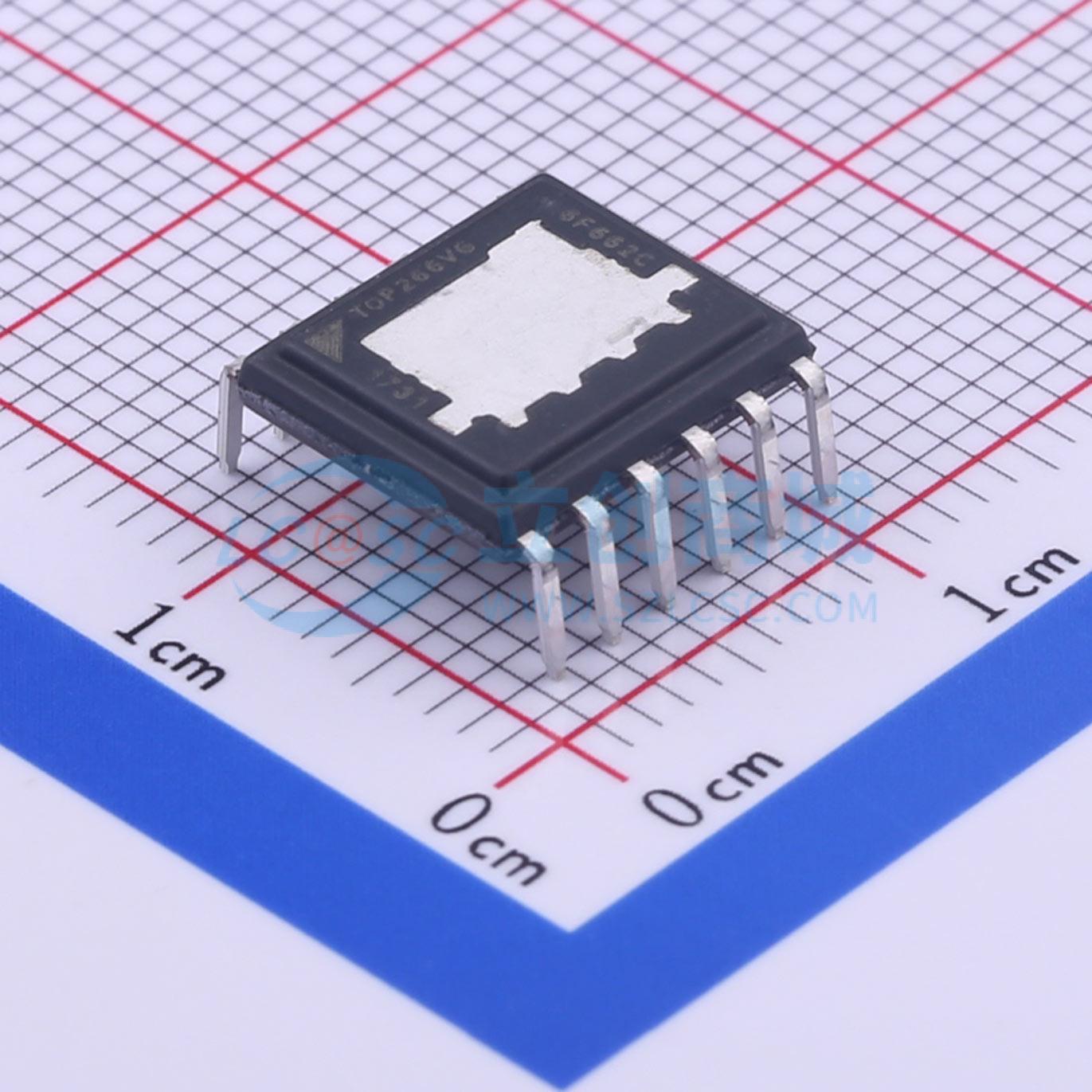

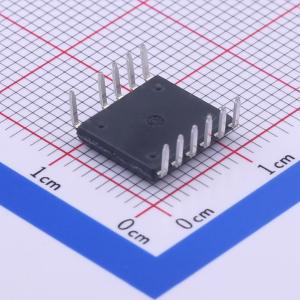

温馨提醒：图片仅供参考，商品以实物为准

TOP266VG

集成离线开关，采用EcoSmart技术，适用于高效电源

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TOPSwitch-JX以高性价比的方式将725 V功率MOSFET、高压开关电流源、多模式PWM控制、振荡器、热关断电路、故障保护及其他控制电路集成到单芯片器件中。
品牌名称: Power Integrations(帕沃英蒂格盛)
商品型号: TOP266VG
商品编号: C74401
商品封装: DIP-12
包装方式: 管装
商品毛重: 1.06克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+150℃@(Tj)
	反馈方式	副边反馈

商品概述

TOPSwitch-JX以高性价比的方式将725 V功率MOSFET、高压开关电流源、多模式PWM控制、振荡器、热关断电路、故障保护及其他控制电路集成到单芯片器件中。

商品特性

适用于10 W至245 W的应用
在整个负载范围内实现高效节能
在265 VAC下空载功耗低于100 mW
在230 VAC下，1 W输入时待机输出功率高达750 mW
多模式PWM控制可在所有负载下实现最高效率
132 kHz工作频率可减小变压器和电源尺寸
提供66 kHz选项以满足最高效率要求
精确的可编程电流限制
优化的线电压前馈以抑制线纹波
频率抖动可降低EMI滤波器成本
完全集成的软启动功能，可将启动应力降至最低
额定电压为725 V的MOSFET
简化设计降额要求的满足过程
自动重启功能可在过载故障时将功率输出限制在-3%
输出短路保护（SCP）
输出过流保护（OCP）
输出过载保护（OPP）
输出过压保护（OVP）
用户可对迟滞/锁存关断功能进行编程
简单快速的交流复位
支持初级或次级检测
线电压欠压（UV）检测可防止关断毛刺
线电压过压（OV）关断功能可增强线浪涌耐受能力
带大迟滞的精确热关断（OTP）
搭配PCB/金属散热器时，通用输入功率输出能力为43 W / 117 W
低外形水平封装，适用于超薄设计
可同时向PCB和散热器散热
可选外部散热器，热阻与TO - 220相当
eSIP - 7C封装：
通用输入输出功率能力为177 W
垂直封装，可最小化PCB占用面积
使用夹子简单安装散热器，热阻与TO - 220相当
eSOP - 12封装：
通用输入输出功率能力为66 W
低外形表面贴装，适用于超薄设计
通过外露焊盘和源极引脚向PCB散热
支持波峰焊或回流焊

应用领域

笔记本电脑或便携式电脑适配器
通用适配器
打印机
LCD显示器
机顶盒
电脑或液晶电视待机电源
音频放大器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(48个/管，最小起订量 1 个)

个

起订量：1 个48个/管

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	开关频率	66kHz；132kHz
	最大占空比	78%
	晶体管耐压	725V
