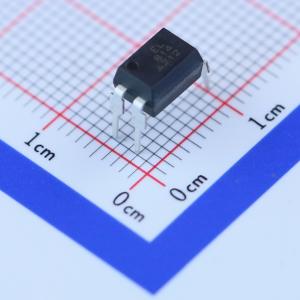

温馨提醒：图片仅供参考，商品以实物为准

EL814

A档 AC,DC输入隔离电压(rms):5000V

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: EVERLIGHT(亿光)
商品型号: EL814
商品编号: C71046
商品封装: DIP-4
包装方式: 管装
商品毛重: 0.37克(g)

商品参数

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	AC,DC
	输出类型	光电三极管
	正向压降(Vf)	1.2V
	输出电流	-
	隔离电压(Vrms)	5kV
	直流反向耐压(Vr)	-
	负载电压	80V
	输出通道数	-

	属性	参数值
	集射极饱和电压(VCE(sat))	50mV@20mA,1mA
	上升时间(tr)	7us@2mA,100Ω
	下降时间	11us
	工作温度	-55℃~+110℃
	电流传输比(CTR)最小值	20%
	电流传输比(CTR)最大值/饱和值	300%
	总功耗(Pd)	200mW
	正向电流(If)	60mA

通道数：1
电压 - 隔离：5000Vrms
电流传输比（最小值）：20% @ 1mA
电流传输比（最大值）：300% @ 1mA
上升/下降时间（典型值）：7μs，11μs
输入类型：AC，DC
输出类型：晶体管
电压 - 输出（最大值）：80V
电压 - 正向（Vf）（典型值）：1.2V
电流 - DC 正向（If）：60mA
Vce 饱和值（最大值）：200mV
工作温度：-55°C ~ 110°C
安装类型：通孔
封装/外壳：4-DIP（0.300"，7.62mm）
供应商器件封装：4-DIP
