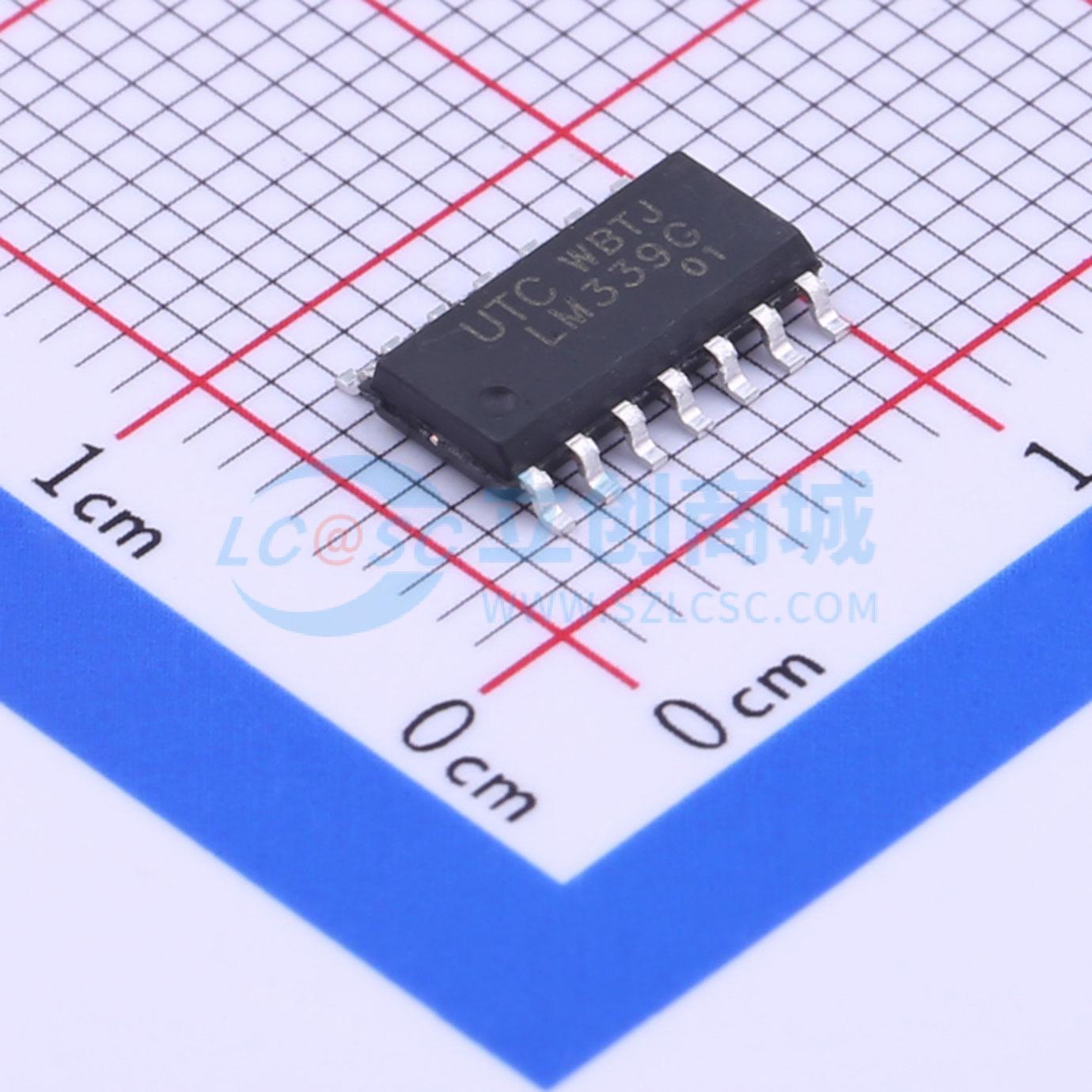

温馨提醒：图片仅供参考，商品以实物为准
LM339G-S14-R
四路差分比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UTC LM339 由四个独立的电压比较器组成，专为在宽电压范围内使用单电源供电而设计。
- 品牌名称
- UTC(友顺)
- 商品型号
- LM339G-S14-R
- 商品编号
- C71100
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.348克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 四路 | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入偏置电流(Ib) | 57nA | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 开集 | |
| 输出模式 | TTL；DTL；CMOS |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.1mA | |
| 工作温度 | -20℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | ±18V | |
| 输入失调电流(Ios) | 2.3nA | |
| 响应时间(tr) | 1.4us |
商品概述
UTC LM339由四个独立的电压比较器组成，专门设计用于在宽电压范围内由单电源供电运行。
商品特性
- 单电源或双电源供电。
- 宽工作电源电压范围（VCC = 2V ~ 36V）。
- 输入共模电压包含地电位。
- 低电源电流消耗VF = 0.8mA（典型值）。
- 集电极开路输出，可进行线与连接。
- 低输入偏置电流IBIAS = 25nA（典型值）。
- 低输出饱和电压。
- 输出与TTL、DTL和CMOS逻辑系统兼容。
