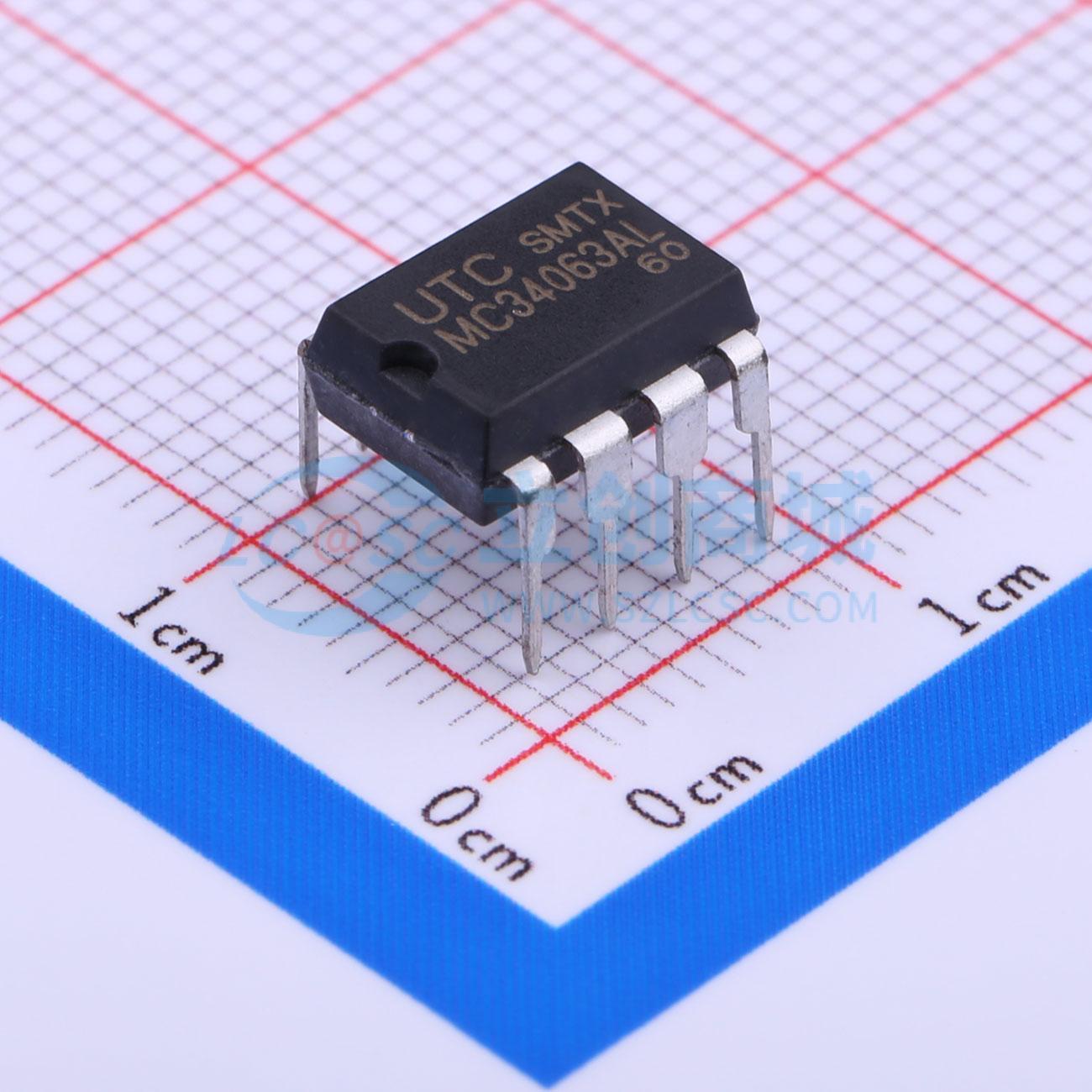

温馨提醒：图片仅供参考，商品以实物为准
MC34063AL-D08-T
DC-DC转换器控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UTC MC34063A是一款单片稳压器子系统，旨在用作直流 - 直流转换器。该器件包含一个温度补偿带隙基准源、一个占空比控制振荡器、驱动器和大电流输出开关。它可用于降压、升压或反相开关稳压器，也可用于串联线性稳压器
- 品牌名称
- UTC(友顺)
- 商品型号
- MC34063AL-D08-T
- 商品编号
- C71110
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型；降压型 | |
| 工作电压 | 3V~40V | |
| 输出电压 | 1.25V~30V | |
| 输出电流 | 1.5A | |
| 开关频率 | 100kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃@(TA) | |
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式；升压式 | |
| 开关管(内置/外置) | 内置 |
商品概述
UTC MC34063A 是一种单片调节子系统，旨在用作 DC-DC 转换器。该器件包含温度补偿带隙参考、占空比控制振荡器、驱动器和大电流输出开关。它可以用于降压、升压或反相开关调节器，也可以用于串联稳压器。
商品特性
- 工作电压范围为3.0V至40V。
- 短路限流。
- 低待机电流。
- 无需外部晶体管即可实现1.5A的输出开关电流。
- 工作频率范围为100 Hz至100 kHz。
- 可用于升压、降压或反相开关稳压器。
