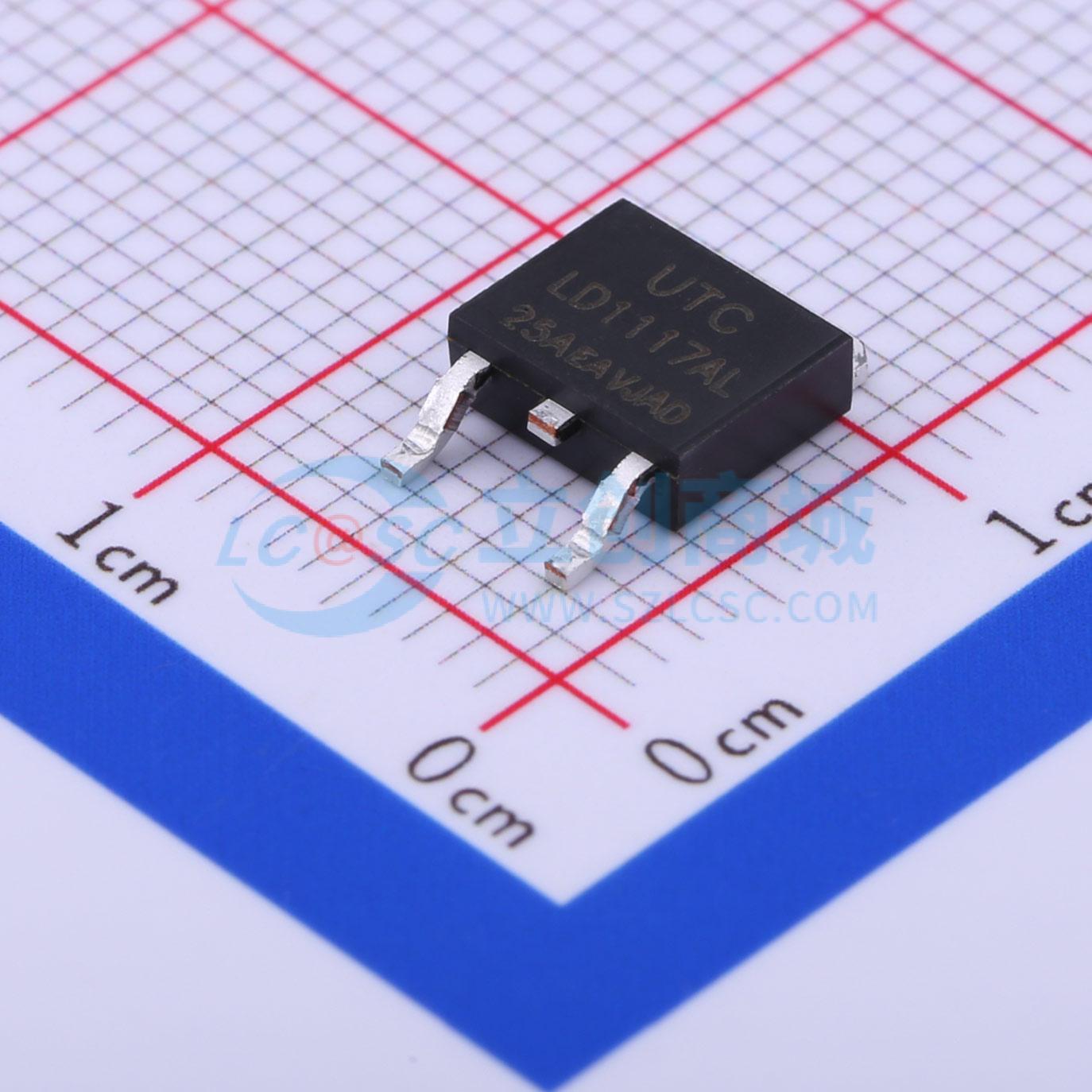

LD1117AG-25-TN3-A-R实物图

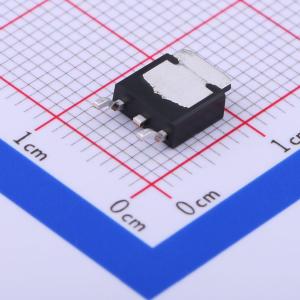

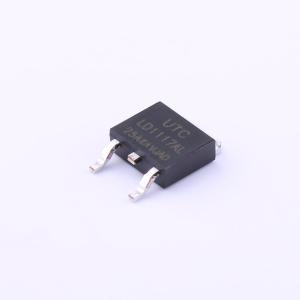

  • LD1117AG-25-TN3-A-R商品缩略图
  • LD1117AG-25-TN3-A-R商品缩略图
  • LD1117AG-25-TN3-A-R商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

LD1117AG-25-TN3-A-R

输入15V 输出2.5V 1A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
是一种低压降、三端正电压稳压器，旨在提供高达 800mA/1A 的输出电流。有可调版本（参考电压 VREF = 1.25V）和各种固定版本。
品牌名称
UTC(友顺)
商品型号
LD1117AG-25-TN3-A-R
商品编号
C71125
商品封装
TO-252-2(DPAK)​
包装方式
编带
商品毛重
0.504克(g)

商品参数

属性参数值
商品目录线性稳压器(LDO)
输出类型固定
工作电压15V
输出电压2.5V
输出电流1A
电源纹波抑制比(PSRR)75dB@(120Hz)
压差1.3V@(1A)
属性参数值
静态电流(Iq)5mA
噪声100uV
特性过热保护；过流保护
工作温度-20℃~+125℃
输出极性正极
输出通道数1

商品概述

UTC LD1117/A 是一款低压差三端正电压稳压器，旨在提供高达 800mA/1A 的输出电流。有可调版本（V_REF = 1.25V）和多种固定版本。

商品特性

  • 若将 VOUT 设置为 2.85V，适用于 SCSI - 2 有源终端
  • 1117 型号输出电流高达 0.8A，1117A 型号输出电流高达 1.0A
  • 内置电流限制和过温保护
  • 在 25°C 时精度可达 ±1%，全温度范围内为 2%
  • 低电流消耗
  • 支持多层陶瓷电容（MLCC）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)
个
起订量：5 个2500个/圆盘
