温馨提醒：图片仅供参考，商品以实物为准

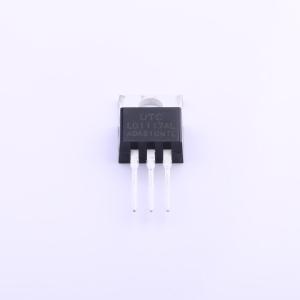

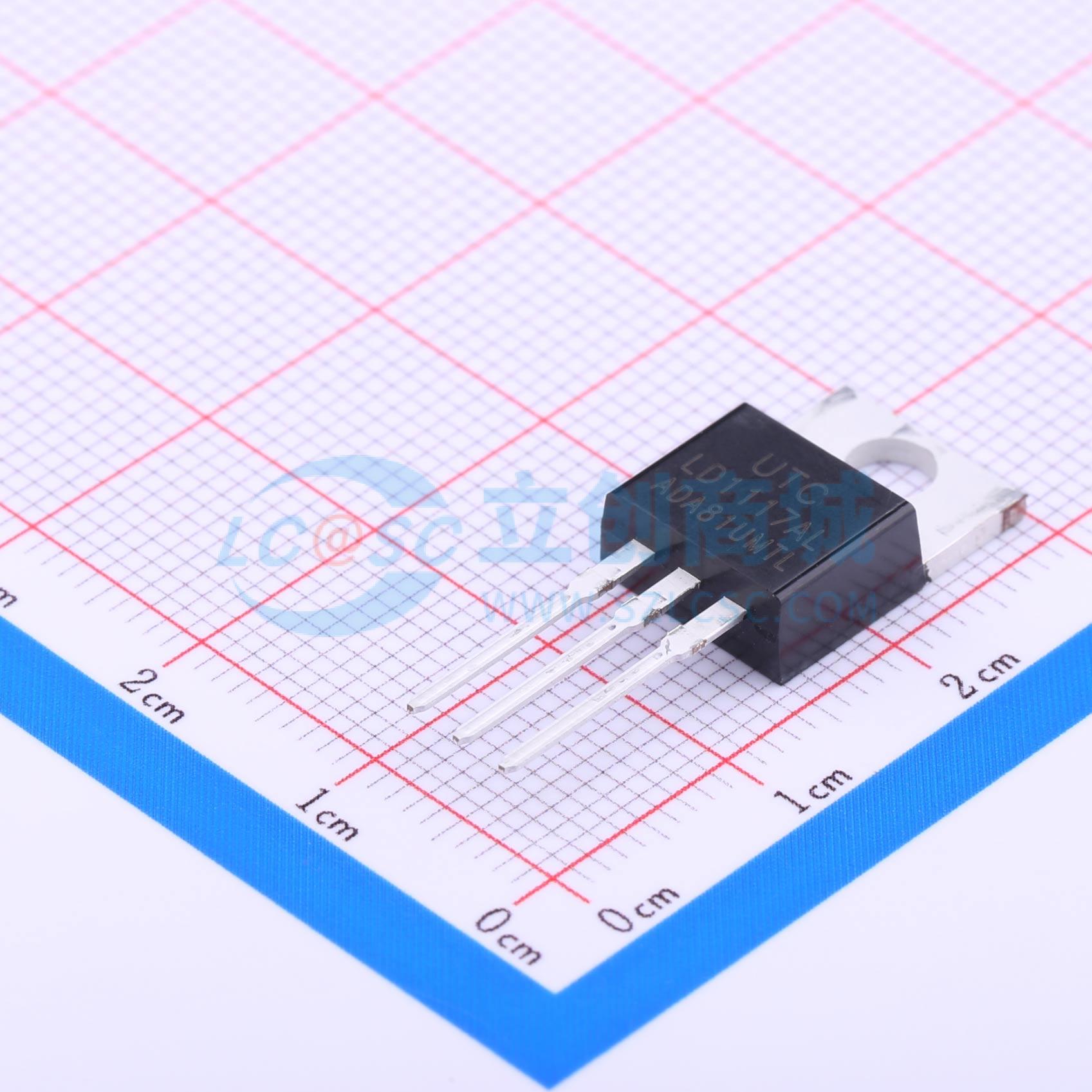

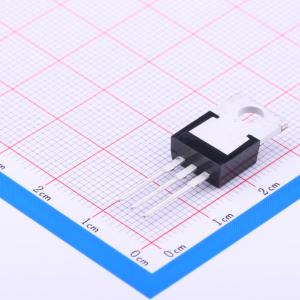

LD1117AL-AD-TA3-A-T
低压差固定和可调正电压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 可调节输出，低压差1.3V(max)@Iout=1A，Vin=15V(Max)
- 品牌名称
- UTC(友顺)
- 商品型号
- LD1117AL-AD-TA3-A-T
- 商品编号
- C75484
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 15V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 75dB@(120Hz) | |
| 压差 | 1V@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5mA | |
| 噪声 | 0.003%Vout | |
| 特性 | 过热保护；过流保护 | |
| 工作温度 | -20℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
UTC LD1117/A 是一款低压差三端正电压稳压器，旨在提供高达 800mA/1A 的输出电流。有可调版本（V_REF = 1.25V）和多种固定版本。
商品特性
- 若将 VOUT 设置为 2.85V，适用于 SCSI - 2 有源终端
- 1117 型号输出电流高达 0.8A，1117A 型号输出电流高达 1.0A
- 内置电流限制和过温保护
- 在 25°C 时精度可达 ±1%，全温度范围内为 2%
- 低电流消耗
- 支持多层陶瓷电容（MLCC）
